Проектирование усиления железобетонных стропильных балок или ферм шарнирно-стержневыми цепями

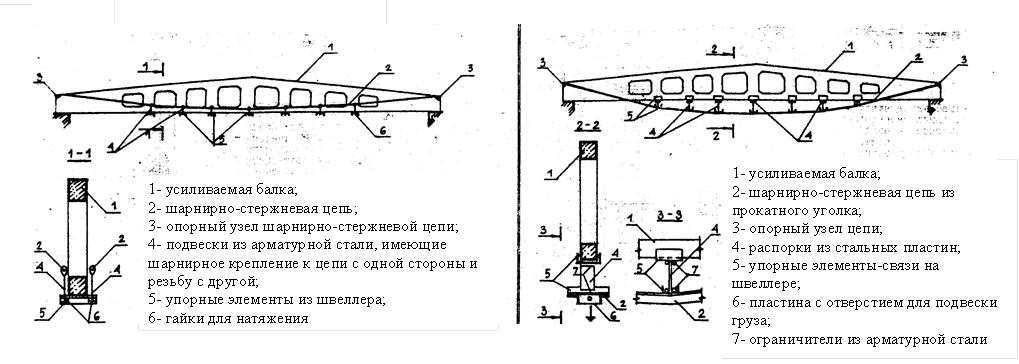

Способы, позволяющие усилить стропильные балки или фермы, с размещением элементов усиления в пределах габарита конструкции ( а ) и с некоторым его увеличением ( б ). При этом увеличение кривизны приводит к значительному снижению усилий в элементах затяжки, работающей по вантовой схеме. В обоих случаях важное значение имеет равномерность величин усилий в подвесках и подпорках, а так же надежность опорных узлов.

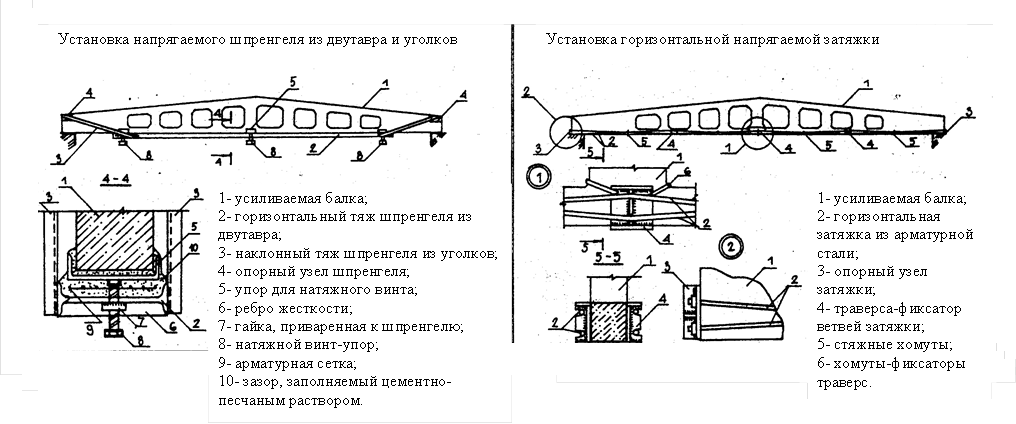

Шпренгель позволяет эффективно усилить наклонные и нормальные сечения конструкции. См. рекомендации по назначению напряжений в элементах усиления.

Способ предполагает монтаж элементов усиления – траверс, опорных узлов и горизонтальных затяжек с последующим сближением параллельных ветвей стяжными хомутами. См. рекомендации по назначению величин напряжений в элементах усиления.

В о п р о с ы

В а р и а н т ы    о т в е т о в

1. Как влияет общая кривизна шарнирно-стержневой цепи или затяжки на величины усилий в ее сечениях?

1) … при большей кривизне большие продольные усилия

2) …при большей кривизне меньшие продольные усилия

3) … ни как

2. Какой способ решения шарнирно-стержневой цепи в меньшей степени увеличивает габарит усиляемой конструкции?

1) Цепь с подвесками

2) Цепь с подпорками

3) Оба варианта равноценны

Обратите внимание на лекцию "14 Энергетический паспорт здания".

3. Какой параметр, необходимый для включения в работу, определяется расчетом при проектировании усиления горизонтальными затяжками, напрягаемыми сближением параллельных ветвей?

1) … напряжение в ветвях затяжки

2) … суммарное усилие в ветвях затяжки

3) … величина отгиба ветвей затяжки

4) …прогиб конструкции после усиления

5) … несущая способность конструкции после усиления
