Общие сведения о промышленных зданиях и их классификация
Лекция 1.
Общие сведения о промышленных зданиях и их классификация.
Промышленное строительство – это область строительства, за-нимающаяся созданием основных фондов промышленности, вклю-чая выполнение комплекса строительно-монтажных работ, связан-ных с возведением новых, а также расширением, модернизацией и реконструкцией существующих промышленных предприятий.
К промышленным зданиям предъявляются следующие требо-вания: функциональные, технологические, экономические и архи-тектурно – эстетические.
К современным аспектам промышленного строительства отно-сятся: технологический аспект, строительный аспект и градостро-ительный аспект.
Основным фактором, определяющим решение промышленного здания, является технологический процесс, осуществляющийся в здании. Он определяет размеры, форму, применяемые в здании конструкции, используемое инженерное и подъемно–транспортное оборудование и т.д.
Также на объемно – планировочные и конструктивные решения промзданий, кроме технологии производственного процесса влияет его внутренняя среда, т.е. ее физико-технологический аспект, рас-сматривающий как воздушную внутреннюю среду в целом, так и ее световой, температурно – влажностный и шумовой режимы в частности.
Промышленные здания имеют несколько основных групп классификаций. Прежде всего, промышленные здания классифици-руются по отраслям производства. Промпредприятия в пределах отрасли имеют однородное экономическое назначение продукции, характер технологического процесса, вид обрабатываемого сырья т.д. Крупные отрасли (например, машиностроение) делятся на более мелкие (для машиностроения – автостроение, тракторостроение и т.д.)
Рекомендуемые материалы
Промышленные здания, независимо от отрасли промышленнос-ти подразделяются на 4 основные группы в соответствии со своим функциональным назначением, а именно на: производственные (основные цеха), энергетические (ТЭЦ, подстанции и т.д.), транспортно–складские (гаражи, склады и т.д.) и вспомогательные (АБК).
В состав промпредприятий кроме промзданий обычно входят и инженерные сооружения, такие, как мостовые строения, мачты, опоры ЛЭП, дымовые трубы, градирни, емкостные сооружения и т.д. и т.п.
Наиболее широкая группа классификации промзданий базируется на их различных объемно–планировочных и конструк-тивных решениях, на различных характеристиках технологических процессах и т.д.
Промышленные здания в этой группе классификации подразделяются по следующим признакам:
§ По числу пролетов – однопролетные и многопролетные одноэтажные производственные здания;
§ По числу этажей – одноэтажные, двухэтажные, многоэтажные и смешанно – этажные промздания;
§ По наличию подъемно-транспортного оборудования – крано-вые и бескрановые здания;
§ По конструктивным схемам покрытия – плоские, плоскостные, пространственные и висячие покрытия промзданий;
§ По материалу основных несущих конструкций – железо-бетонные, металлические, деревянные или кирпичные промздания;
§ По конструктивным системам – каркасные, бескаркасные промздания и здания с неполным каркасом;
§ По системе отопления – отапливаемые и неотапливаемые промздания;
§ По системе вентиляции – промздания с естественной венти-ляцией, с искусственной вентиляцией и с кондиционированием воздуха;
§ По системе освещения – промздания с естественным боковым, естественным верхним, естественным комбинированным, искус-ственным и совмещенным освещением;
§ По профилю покрытия–фонарные и бесфонарные промздания;
§ По расположению опор (или по объемно – планировочному решению) – промздания пролетного, ячейкового и зального типов;
§ По принципу соответствия технологического процесса архи-тектурно – строительному решению здания – специализированные и универсальные промздания.
Некоторые другие признаки классификации производственных зданий будут приведены в лекции 15 «Генеральные планы промпредприятий».
Рисунок 1. Производственные здания различной этажности.
а)
б) в)
г) д) е)
ж)
а – одноэтажное здание;
б – двухэтажное здание с укрупненной сеткой колонн верхнего этажа;
в – двухэтажное здание с подвеской перекрытия к усиленной стропильной конструкции;
г – многоэтажное здание с постоянной сеткой колонн на всех этажах;
д – многоэтажное здание с техническими этажами;
е – многоэтажное здание с укрупненной сеткой колонн верхнего этажа;
ж – здание смешанной этажности.

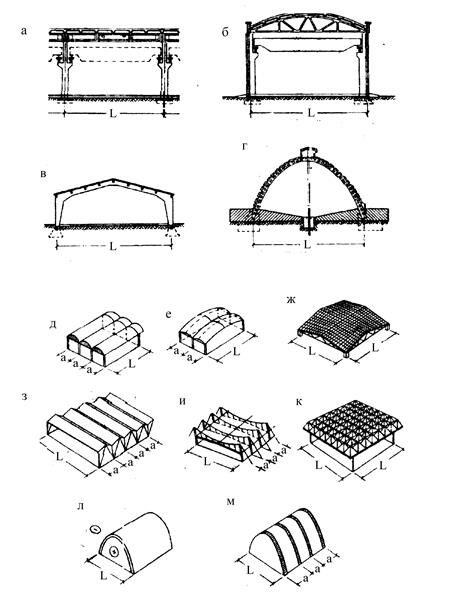

Рисунок 2. Конструктивные схемы покрытий каркасных промышленных зданий.
Плоскостные схемы покрытий:
а – по балкам; б – по фермам; в – по рамам; г – по аркам.
Пространственные схемы покрытий:
д – оболочки одинарной кривизны; е – оболочки двоякой кривизны; ж – оболочки двоякой кривизны в виде гиперболического параболоида; з – складки; и – висячие вантовые покрытия; к – перекрестно-стержневые покрытие ( «структура» );
л – пневматическое воздухо-опорное (пневмоопорное); м – пневматическое воздухо-несущее (пневмокаркасное).

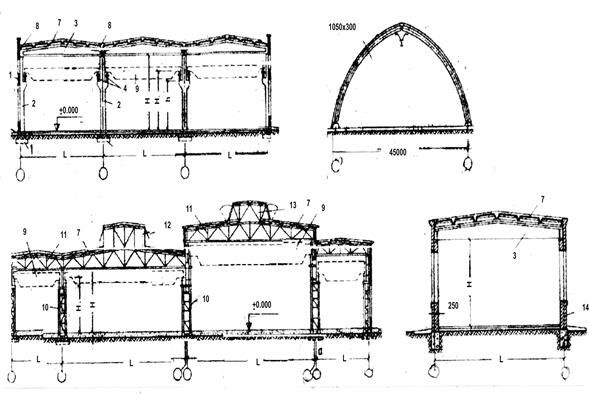

Рисунок 3. Основные типы промышленных зданий по материалам и конструктивным системам.
а – со сборным железобетонным каркасом; б – со стальным каркасом; в – с несущими конструкциями из деревянных трехшарнирных арок; г – с несущими кирпичными стенами и балочным покрытием.
1 – фундаменты;
2 – железобетонные колонны;
3 – железобетонные балки покрытия;
4 – подкрановые железобетонные балки;
5 – наружные стены;
6 – фундаментные балки;
7 – плиты покрытия;
8 – места расположения воронок внутреннего водостока;
9 – мостовые краны;
10 – стальные колонны;
Ещё посмотрите лекцию "62 Подавление замираний с помощью пространственно-разнесенного приема" по этой теме.
11 – стальные фермы;
12 – светоаэрационный фонарь;
13 – аэрационный фонарь;
14 – несущая кирпичная стена;
Нк, Н, h – высоты цехов до определенных конструктивных элементов;
L, L1, L2 – пролеты основных несущих конструкций в цехах.
