42.Трехшарнирные рамы
Деревянные трехшарнирные рамы обычно применяют в качестве несущих каркасов одноэтажных зданий павильонного типа различного назначения. Как правило применяют однопролетные симметричные рамы с двускатным ригелем. Рамы изготавливают чаще всего по трехшарнирной схеме с шарнирными опорными и коньковым узлами и очень жестким узлом в местах крепления ригеля со стойкой (карнизным узлом).
Сборные деревянные рамы, отдельные крупно габаритные элементы которых транспортируют на место строительства в разобранном виде, исполняют, обычно, с конструкцией основных подкосов в карнизных узлах. При небольших пролетах и нагрузках подобные рамы можно устраивать из цельных брусьев на вспомогательных предприятиях строительных организаций.
Рамные конструкции по сравнению с арочными характеризуются значительно большим собственным весом и габаритами. При предварительном прикидочном определении собственного веса рам следует принимать коэффициент 5-i-7.

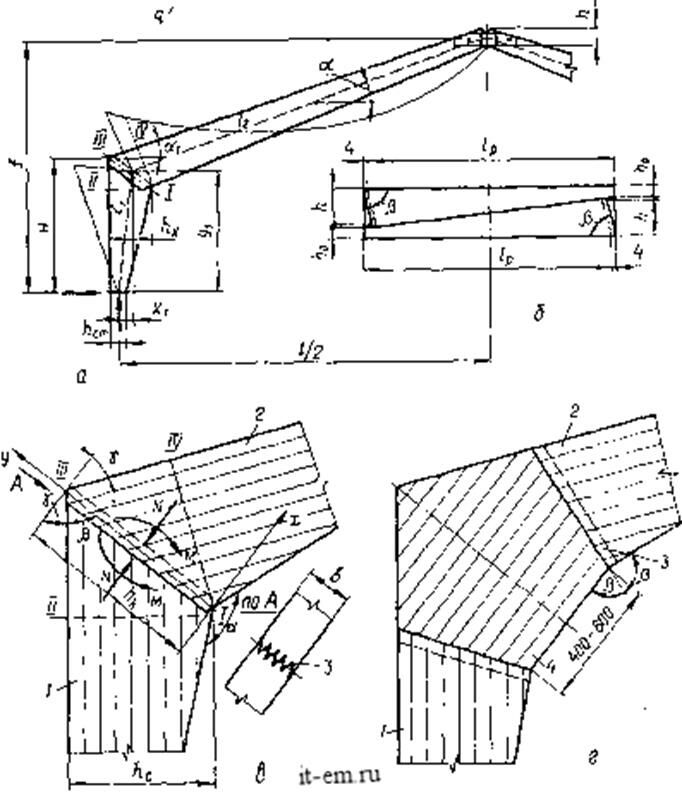

В современном панельном строительстве применяют предпочтительно рамные конструкции заводского производства. Стойки и ригели таких рам производят в виде многослойных пакетов с гладко изменчивым или ступенчато-переменным по всей длине сечением. Сопряжение основного ригеля со стойкой в карнизном узле осуществляют на месте установки рам стыкованием клееных пакетов ригеля и стойки на жестком зубчатом соединении, с полным перекрытием стыка фанерными накладками склеиванием или мягким переходом стойки в ригель методом силового гнутья досок в этом узле.
Расчет трехшарнирных деревянных рам производят простыми приемами математической статики.
10 Цели и задачи социально-экономического развития рф - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
Пример. Рассчитать сборные несущие деревянные конструкции не отапливаемого материально-технического склада районной сельской базы снабжения запчастями системы «Сельхозтехника».
Расстояние между несущими конструкциями составляет 3 м, пролет длинной 9 м. Место строительства - район г. Твери. Кровля и все стены здания построены из асбестоцементных волнистых листов обыкновенного плоского профиля. Конструкции формируют в плотничном цехе производственных мастерских строительного завода с последующей сборкой и монтажом на месте предполагаемой постройки.
Решение. Несущий жосткий поперечный каркас базы снабжения спроектируем в виде однопролетных асимметричных сборных брусчатых деревянных рам с двускатным ригелем. Рамы претворять в жизнь по трехшарнирной схеме с шарнирными опорными и коньковым узлами и как можно более крепкими карнизными узлами. Жесткость деревянных рам обеспечивается путем надежного сопряжением ригеля со стойкой металлическими болтами и деревянным подкосом , сообща принимающими весь узловой изгибающий момент.
По ригелям рам аккуратно укладываем крупноблочные массивные щиты обрешетки под асбестоцементную кровлю, конструкция которых гарантированно обеспечивает геометрическую неизменяемость покрытия и уверенную устойчивость ригелей рам из их плоскости. Точно такая же щитовая конструкция применена и для устройства всех стен. Кроме того, дополнительно, для обеспечения большей продольной устойчивости постройки в крайних (приторцовых) пролетах в плоскости всех стоек и ригелей деревянных рам дополнительно должны быть поставлены диагональные или скрещивающиеся жесткие связи.
Стойки рам опираются на столбчатые массивные бетонные фундаменты , поднимающиеся над уровнем пола строго на 20 см. Нижние точки подкопов рассчитывают на расстоянии примерно 2 м от верха фундаментов, чем обеспечится близкое к оптимальному использование внутреннего размера здания. Полную высоту стойки делаем 3,5 м. Уклон кровли i = 1 ; 2,5 (а = 21°48').
