ЛЕКЦИЯ № 4
Тема: «ВОДОСЛИВЫ. ДВИЖЕНИЕ ГРУНТОВЫХ ВОД»
1. УЧЕБНО-МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ
1.1. Рекомендуемая литература
Основная литература
1. Штеренлихт А.Б. Гидравлика. Учебник. - М.: Колосс, 2005.
Рекомендуемые материалы
2. Журба М.Г., Соколов Л.И., Говорова Ж.М. Водоснабжение: Проектирование систем и сооружений. Учебник. - М.: АСВ, 2003.
2. Кузьминский Р.А. Гидрогазодинамика. Учебное пособие. – М.: РГОТУПС, 2007.
Дополнительная литература
1. Константинов Ю.М. Гидравлика. - Киев: Вища школа, 1981.
2. Чугаев Р.Р. Гидравлика. Л.: Энергия, 1982.
3. Примеры гидравлических расчетов. / Под ред. Н. М. Константинова. Изд. 3-е. - М.: Транспорт, 1987.
4. Елманова В.И., Кадыков В. Т. Примеры гидравлических расчетов. - М.: ВЗИИТ, 1988.
5. Большаков В. А., Константинов Ю. М. и др. Сборник задач по гидравлике. - Киев: Вища школа, 1979.
6. Железняков Г. В. Гидравлика и гидрология. - М.: Транспорт, 1989.
7. Михайлов К. А. Гидравлика. - М.: Стройиздат, 1972.
8. Угинчус А.А., Чугаев а Е.А. Гидравлика. - М.: Стройиздат, 1971.
9. Дикаревский В.С., Якубчик П.П. и др. Водоснабжение и водоотведение на железнодорожном транспорте. - М.: «Вариант», 1999.
Справочно-информационная литература
1. Большаков В.А., Константинов Ю. М. и др. Справочник по гидравлике. - Киев: Вища школа, 1977.
2. Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета водопроводных труб. Справочное пособие. - М.: Стройиздат,1987.
3. Журнал. Водоснабжение и санитарная техника.
4. Журнал. Вода и экология: Проблемы и решения.
.
1.2. Средства обеспечения освоения дисциплины
1. Комплекс программ по проектированию систем водоснабжения.
2. Видеофильмы по системам трубопроводов, системам водоснабжения и очистным сооружениям, водозаборам и насосным станциям.
3. Макеты и другие наглядные пособия по сооружению систем водоснабжения.
4. Ознакомление с действующими сооружениями систем водоснабжения.
1.3. Учебно-материальное обеспечение
1. Наглядные пособия:
а) плакаты:
б) Тематические материалы.
2. Технические средства обучения (по решению преподавателя):
а) ЭВМ с проектором для демонстрации на экран;
б) Видеотехника для демонстрации фильмов по технологии водоснабжения.
СОДЕРЖАНИЕ
Введение.
Учебные вопросы:
1. ВОДОСЛИВЫ.
2. ДВИЖЕНИЕ ГРУНТОВЫХ ВОД.
Заключение.
ВВЕДЕНИЕ
На основе методов гидравлики решаются задачи, связанные с водоснабжением, теплоснабжением и канализацией городов и отдельных объектов железнодорожного транспорта и многие другие.
Гидравлические явления, которые встречаются при решении технических задач, связанных с движением жидкости и ее взаимодействием с конструкциями, сооружениями, грунтами и пр., отличаются большим многообразием и сложностью с точки зрения происходящих физических процессов. Диапазон изменения характеризующих их параметров также весьма широк.
Водоснабжение, как специальная дисциплина, изучает источники централизованного водоснабжения, устройство и расчет водозаборных сооружений, в том числе из подземных источников, системы и схемы водоснабжения населенных пунктов, предприятий промышленности, в т.ч. железнодорожного транспорта, нормы и режимы водопотребления, основы трассировки и проектирования водоводов и водораспределительных сетей и сооружений на них выбор оптимальных режимов работы систем подачи и распределения воды; основные технологические схемы и сооружения по улучшению качества воды, соответствующего современным нормативам, их проектирование и расчет; основы изысканий и проектирования водоснабжения.
Многолетний опыт показывает, что большое число выпускников университета по долгу службы занимается проектированием, строительством или эксплуатацией систем водоснабжения населенных пунктов и объектов железнодорожного транспорта.
Чтобы компетентно и умело решать вопросы проектирования, строительства, приемки и эксплуатации системы водоснабжения инженер-строитель должен обладать соответствующими теоретическими знаниями и практическими навыками по этим вопросам, знать «Гидравлические основы расчета систем водоснабжения».
1. ВОДОСЛИВЫ
1.1. ОБЩИЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ
1.1.1. Основные определения
Если открытый поток преградить какой-либо стенкой, то уровень воды перед стенкой повысится, и вода начнет через нее переливаться. Если в гребне стенки сделать специальный вырез, то вода будет переливаться через порог этого выреза. Стенка, через которую переливается вода, называется водосливной стенкой.

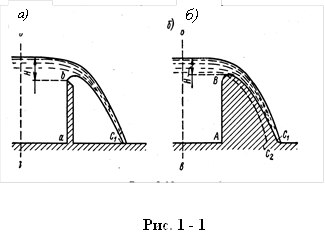

Водосливом называется то безнапорное отверстие (вырез, сделанный в стенке), через которое протекает вода (рис. 1 – 1). Или по-другому, водосливом называется преграда на пути потока, через которую переливается вода.
ВБ – верхний бьеф – участок потока перед водосливом;
НБ – нижний бьеф – участок потока за водосливом;
гребень водослива – верхняя кромка водосливного порога;
H – статический напор на гребне (пороге водослива) – превышение уровня воды над гребнем водослива на расстоянии (3…5) H от порога (до заметного начала кривой спада);
Pв.б., Pн.б. – высота порога водослива (соответственно, со стороны ВБ и НБ);
hв.б., hн.б. - глубина потока в ВБ и НБ;
z = Pн.б. + H – hн.б. – перепад;
B – ширина потока (по урезу воды) перед водосливом (в ВБ);
b – ширина отверстия водослива (длина гребня водослива);
vo – скорость подхода (на удалении (3…5)H от порога); приближенно
где Q – расход воды через водослив. Если vo < 0,5 м/c, принимают vo = 0.
Ho – полный напор на водосливе:
(при vo < 0,5 м/c Ho @ H).
1.1.2. Классификация водосливов
1. По типу порога водослива:
а) водосливы с тонкой стенкой (рис. 1 – 1,а,а1). Струя не прилипает к оголовку.
S £ (0,1 … 0,5).H.
в) водосливы с широким порогом
- с острой передней кромкой
2H £ S £ 10H;
- с закругленной передней кромкой
2,5H £ S £ 15H
г) водослив практического профиля (рис. 1 – 1,б).
Если струя прижимается к сливной грани водослива (давление во всех точках больше атмосферного) – водослив безвакуумного профиля.
2. По типу сопряжения струи с потоком в нижнем бьефе:
а) незатопленные (неподтопленные) водосливы, уровень воды в нижнем бьефе не влияет на расход воды через водослив (рис. 1 – 1);
б) затопленные (подтопленные) водосливы (рис. 1 – 5, 1- 9); hп = H – z – высота подтопления (глубина подтопления) водослива (у незатопленных водосливов H £ z, hп = 0);
3. В зависимости от соотношения ширины отверстия водослива b и ширины потока B:
а) водосливы без бокового сжатия - b = B (рис. 1 – 2,а);
б) водосливы с боковым сжатием – b < B; bc – ширина струи в сжатом сечении (1 – 2,б).

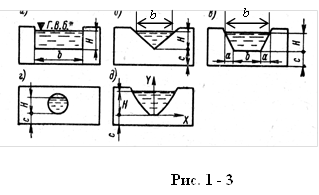

4. По геометрической форме водосливного отверстия (рис. 1 – 3):
а) прямоугольные;
б) треугольные;
в) трапецеидальные;
г) круговые;
д) параболические и т.д.
5. В зависимости от расположения водослива в плане (рис. 1 - 4):
а) прямые или лобовые;
б) косые;
в) боковые.
1.2. ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДА ЧЕРЕЗ ВОДОСЛИВ
1.2.1. Расход через прямоугольный водослив
Прямоугольный водослив.
Для прямоугольного водослива расход определяется по формуле
(1 – 1)
где: mпл – коэффициент расхода водослива; для водослива с широким порогом: при Pв.б./H = 0 mпл = 0,385; при Pв.б./H = 3 mпл = 0,32 при острой входной кромке и mпл = 0,35 при закругленном ребре (рис 1 – 5);
sс - коэффициент бокового сжатия (приближенно можно считать sс = 1);
sз – коэффициент затопления (для незатопленных водосливов sз = 1);
b – ширина водослива (если отверстий несколько – суммарная ширина всех отверстий;
Ho – полный напор (Ho @ H).
С помощью приведенной формулы можно решать три задачи:
- определять расход Q;
- определять требуемую ширину отверстия b;
- определять требуемый напор H.
При проектировании новых водосливов практически по заданному расходу Q определяют оптимальные размеры b и H.
Неподтопленный прямоугольный водослива с тонкой стенкой.
Для неподтопленного прямоугольного водослива с тонкой стенкой (рис. 1 – 1,а) расход определяется по формуле
Скорость подхода учтена в коэффициенте расхода водослива mo, поэтому в формуле стоит не Ho, а статический напор H.
Прямоугольный неподтопленный водослив с тонкой без бокового сжатия называется нормальным. Для нормального водослива mo определяется по эмпирическим формулам:
или
(при Pв ³ H и H ³ 0,1 м).
Для водослива с боковым сжатием mo определяется по формуле:
Точность приведенных формул, относящихся к нормальному водосливу достаточно высока. Поэтому они применяются в качестве измерительных водосливов.

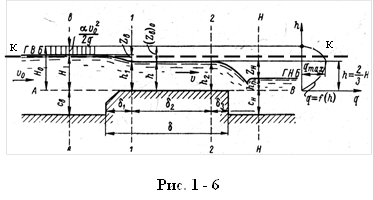

Неподтопленный прямоугольный водослив с широким порогом (рис. 1 – 6)
Такой водослив характеризуется наличием двух перепадов свободной поверхности Zв и Zн. В случае спокойного потока в местах стеснения потока всегда получается снижение его свободной поверхности – скорость течения увеличивается, а потенциальная энергия падает. Потери энергии потока (напора) на пороге малы, поэтому поверхность воды над порогом в средней его части горизонтальна, глубина потока постоянна.
Расход воды, протекающей через водослив, определяется по формуле
или без учета скорости подхода
Эти формулы получаются из общей формулы (1 – 1) при sс = sз = 1. Приближенно коэффициент расхода m можно принимать равным 0,32 и 0,35 (рис. 1 – 5).
Глубину на пороге можно найти по формуле
где коэффициент k равен 0,453 для порога а) и 0,498 для порога б) (рис. 1 – 5).
При этом h < hк , т.е. поток на пороге бурный (на рис. 1 – 6 пунктирной прямой к – к показан уровень воды при критической глубине hк .
Подтопленный прямоугольный водослив с широким порогом (рис. 1 – 7)
Водослив с широким порогом получается подтопленным, если уровень воды нижнего бьефа поднимается выше того горизонта воды, который сам собой устанавливается на пороге неподтопленного водослива (т.е. при глубине в нижнем бьефе hн > cн + hк).
При истечении воды через подтопленный водослив с широким порогом наблюдается один положительный и один отрицательный перепад. Последний называется перепадом восстановления. Этим перепадом при расчете часто пренебрегают (рис. 1 – 7,б).
Водослив будет подтопленным при выполнении условия
hп > n.Ho, или hн >(cн + n.Ho),
где n = 0,85…0,75 (в среднем n = 0,80).

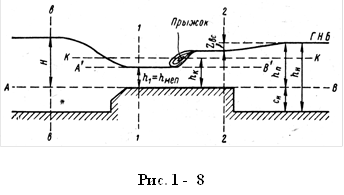

Если это условие не выполняется, то при hп > hк на пороге водослива возникает гидравлический прыжок (рис. 1 – 8), и сечение 1 – 1 может оказаться не покрытым горизонтом воды нижнего бьефа.
Расход в случае неподтопленного водослива определяется по формуле
где коэффициент j равен 0,84 для водослива с острой передней кромкой j = 0,93 для водослива с закругленной передней кромкой (рис. 1 – 5).
Последнюю формулу можно привести к общей формуле (1 – 1) (при sс = 1):
откуда получим
Для водослива с острой кромкой (рис. 1 – 5) m = 0,32 , jп = 0,84, тогда
Заметим, что коэффициент затопления всегда меньше единицы для подтопленных водосливов и равен 1 для неподтопленных водосливов. Из уравнения
следует, что минимальное значение , при котором sз = 1, равно примерно 0,80. При меньших значениях hп/Ho водослив будет неподтопленным, что соответствует приведенному выше критерию подтопляемости водосливов с широким порогом.
1.2.2. Бреши в плотинах. Расход воды через бреши
Под брешью понимают сквозной пролом в плотине при ее частичном разрушении.
Бреши в плотинах могут быть весьма разнообразными по форме и размерам и изменяться во времени. С гидравлической точки зрения брешь представляет собой водослив сложной пространственной формы. Поэтому расход воды через брешь может быть определен лишь приближенно.
В основу формулы для расхода воды через брешь положена приведенная выше формула (1 – 1) для расхода через прямоугольный водослив. В этой формуле все коэффициенты mпл,sс,sз, множитель заменяются одним коэффициентом m. Кроме того, коэффициентом m учитывается форма бреши. Т.о. расход через брешь
Здесь: b – ширина отверстия водослива по урезу воды (см. рис. 1 - 3 ).
Если Вам понравилась эта лекция, то понравится и эта - 1 Предмет, задачи эколого - физиологических исследований.
H – напор (в формуле b и H – в м).
Коэффициент m принимается равным:
- для брешей прямоугольной формы - 0,9…1,3;
- для брешей параболической формы - 0,5…0,8;
- для брешей треугольной формы - 0,35…0,55.
