6. Организация поверхностного стока

Осадки вызывают заболачивание бессточных территорий, а также подтопление пониженных мест.

Поверхностный водоотвод обязателен.

Для Вологды среднегодовой осадок 588 мм в год, за ноябрь-март 171 мм, апрель-октябрь 417 мм. Суточный максимум осадков 74 мм. Поверхностный водосток образуется тогда когда выпадающий слой осадков больше 2 мм.

Характеристики осадков:

1. Интенсивность – определяется количеством осадков выпавших в единицу времени. Может быть по слою (i=h/t, где h – толщина выпавшего слоя в мм, t – продолжительность дождя в мин) и по объему q=V/t (где V – объем воды выпавший на 1 га, t – продолжительность в сек). q=166,7i

2. Продолжительность

3. Повторяемость (1,3,5,10 лет по приборам)

Варианты формирования поверхностного стока:

Рекомендуемые материалы

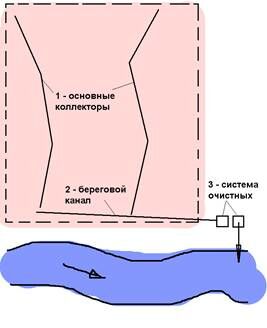

1. Застроенная территория

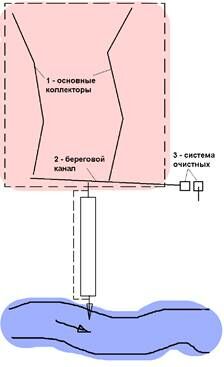

2. Застроена нижняя часть

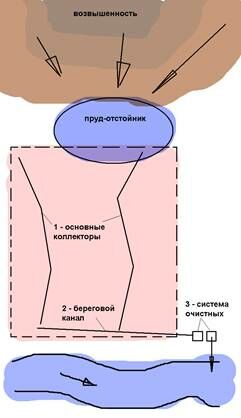

3. Застроена верхняя часть

Виды поверхностных вод: дождевые, талые, поливочные, воды с крыш зданий, вода из дренажей.

Системы водоотвода:

1) общескладная – поверхностный водоотвод собирается в одну трубу совместное хозяйственно-фекальной канализацией;

2) полураздельная – один трубопровод, но происходит периодическое отделение через спецколодцы – интерцентры;

3) раздельный – под каждую системы воя труба.

Системы раздельной системы: открытая, закрытая и смешанная:

1. Открытая: «+» дешевизна, простота конструкции;

«-» низкая санитария, низкая эстетичность, низкая пропускная способность, требует постоянной очистки, необходимость увеличения ширины улицы и снижается безопасность транспорта и пешехода;

Область применения: в засушливых районах, в дачных местах и небольших поселках, на территории зеленых насаждений, как временное благоустройство.

Сечения:

Кювет h=400 мм

Канава h=700-800 мм

2. Закрытая: «+» высокий уровень благоустройства, хорошие санитарные условия;

«-»: высокая стоимость строительства и эксплуатации.

Элементы: защитная сеть, водосборная сеть (дождеприемники), водоотводящая сеть, специального назначения, сооружения на сети.

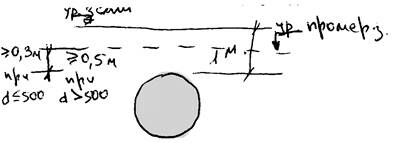

Конструктивные требования: самотечность, минимальный уклон в трубах 3‰, оптимальный уклон такой же как у улицы, скорость воды в трубах ограничивается минимум 0,7 м/с, максимум 7-8 м/с, система глубокого заложения (от уровня промерзания больше 30 см (если диаметр меньше 50 см) и больше 50 см (если диаметр больше 50 см).

Диаметры коллекторов определяются расчетом: при длине меньше 40 м, микрорайон d=200, улица d=250-300. При диаметре до 600 мм без основания, при больших – бетонное основание. Материал коллекторов: асбестоцемент, керамика, бетон и пластик.

Дождеприемники. Устанавливаются:

а) в лотках улиц в пониженных местах,

б) на перекрестах улиц со стороны приема воды до пешеходных переходов:

в) а въездах и выездах с территории микрорайонов и на прямых участках с шагом 50-80 м:

Рекомендация для Вас - 117 Масс-спектроскопия вторичных ионов.

Смотровые колодцы устраивают:

· В местах поворотов;

· Присоединений;

· Смены диаметров;

· Перепадов;

· На прямых участках от 50 до 120 м в зависимости от диаметра коллектора.
