Вода как средство для переноса тепла
Вода как средство для переноса тепла
В сегодняшних системах отопления и горячего водоснабжения вода используется для транспортировки тепла от производителя тепла к потребителю тепла. Следует выделить следующие свойства воды как транспортного средства:
- теплоаккумулирующая способность;
- увеличение объема, как при нагревании, так и при охлаждении;
- связанное с этим уменьшение плотности;
1.
1. испаряемость под воздействием внешнего давления.
Мы полагаем, что следует описать данные свойства более подробно.
Удельная теплоёмкость
Рекомендуемые материалы
Важнейшим качеством любого теплоносителя является его теплоаккумулирующая способность. Если отнести теплоаккумулирующую способность к массе и разнице температур материала, то можно получить удельную теплоёмкость. Символ удельной теплоёмкости - с, единица измерения -кДж/(кг • К).
Таким образом, удельная теплоёмкость - это то количество тепла, которое необходимо затратить для увеличения температуры 1 кг материала на 1 К. И наоборот, при охлаждении материала он отдаёт такое же количество тепла.
Кубик воды (1000 см3) содержит при 4°С 1000г
Для воды при температуре от 0° до 100°С средняя удельная теплоёмкость имеет следующее значение:
с = 4,19 кДж / (кг • К) или с = 1,16 Вт-ч/(кг-К).
Количество тепла Q, подаваемого и отводимого, измеряется в Дж или кДж представляет собой произведение массы m, измеренной в кг, удельной теплоёмкости с и разницы температур (v, измеренной в К. Это разница между температурой на входе в отопительную систему и на выходе.
1000 см3 воды (90°С) = 965,3 г
Объём теплового расширения
35,95 см3 ( 34,7 г
Формула для вычисления количества тепла имеет следующий вид:
Q = m ( c( (v
Масса т равна произведению объёма воды V, измеренному в м³, на плотность воды р, измеренную в кг/м³. В виде формулы это может быть представлено в следующем виде:
Q= V • р • с • (vV - vR)
Плотность воды изменяется при изменении температуры воды. Для упрощения расчётов используется следующее значение плотности: р = 1кг/дм³ при температуре от 4°С до 90°С. Физические понятия энергия, работа и количество тепла тождественны. Для пересчёта Джоулей в другие допущенные единицы измерения используется следующее соотношение:
I Дж = I H • м = I Вт • с или
I МДж = 0,278 кВт • ч
Увеличение объёма
Все вещества на Земле расширяются при нагревании и уменьшаются при охлаждении. Единственное вещество, которое является исключением из этого правила,- вода.
При температуре +4°С плотность воды максимальная, и она равна:
I дм³ = I л = I кг

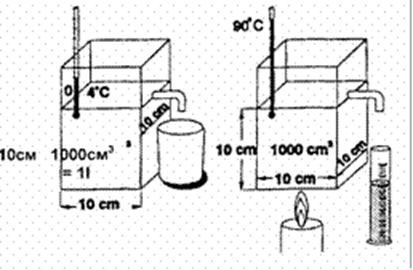

Когда температура волы снижается ниже этого пункта или повышается выше него, то объём воды увеличивается, то есть плотность воды уменьшается; уменьшается и удельный вес воды. Данный процесс изображён на рис.27: резервуар с измеренным объёмом теплового расширения.
Рис.27
В резервуаре находится ровно 1000 см3 воды при температуре v = 4°С. Если вода нагревается, то её определённое количество выливается в измерительный стакан. Если температура воды поднимается до 90°С, то в измерительном стакане оказываются 35,95 см3, что соответствует 34,7 граммам.
Если Вам понравилась эта лекция, то понравится и эта - 14 Список препаратов для выписывания.
Тепловое расширение воды
В системах отопления температура воды в подающем трубопроводе составляет до 90°С. При этом вода, которой заполняется трубопровод, имеет температуру, равную приблизительно 10°С. Следует исключить ситуацию с вытеканием воды, как это показано на рисунке 27. Когда в летний сезон отопление отключается, то вода снова приобретает прежний объём. Таким образом, необходимо предусмотреть установку достаточно большого приёмного резервуара для того объёма воды, который образуется при её тепловом расширении.
В старых отопительных установках устанавливались открытые расширительные баки. Такие баки устанавливались всегда в самой верхней точке отопительной системы. При повышении температуры, то есть при тепловом расширении воды, уровень воды в таком баке повышается. И, наоборот, при понижении температуры - он снижается

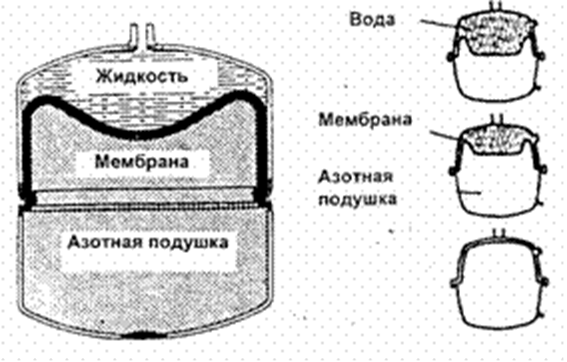

В современных отопительных установках используются мембранные расширительные баки (рисунок 28). При поставке бак заполнен азотом, который находится под давлением (давление на входе: от 0,5 до 1,5 бар). Вода, образующаяся при тепловом расширении, поступает в бак и надавливает на газовую подушку через мембрану. - Так как газы можно сжать, а жидкости -нет!
Рис. 28. Схема работы мембранного расширительного бака
