Стальные стропильные фермы по очертанию проектируют с параллельными поясами, полигональными и треугольными. Стальные фермы применяют практически для любых пролетов.
В фермах различного очертания применяют определенные системы решеток (рис. 10). Выбор типа решетки зависит от схемы приложения нагрузок, очертания поясов и конструктивных требований. Для снижения трудоемкости изготовления ферма должна быть по возможности простой и с минимальным числом элементов.

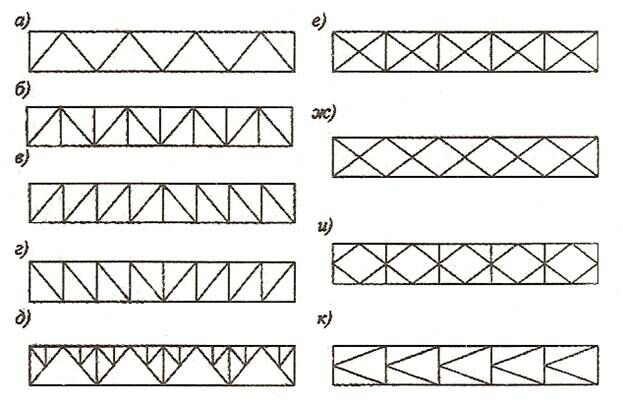

Рис. 10. Схемы решеток ферм: а) треугольная; б) треугольная
со стойками; в, г) раскосная; д) шпренгельная; е) крестовая;
ж) перекрестная; и) ромбическая; к) полураскосная
Стальные фермы проектируют из элементов, могущих иметь различные сечения: трубчатые, гнутосварные замкнутые, из прокатных уголков, двутавров, швеллеров и т.п. Наиболее распространенные типы сечений элементов ферм приведены на рис. 11.
 |
Рекомендуемые материалы

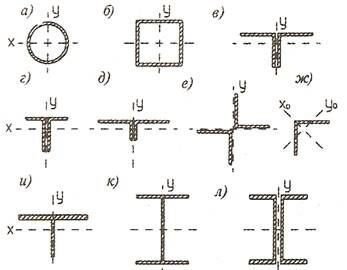

Рис. 11. Типы сечений стальных ферм: а) трубчатые; б) прямоугольное гнутозамкнутое; в,г,д,е) из парных уголков; ж) из одиночных уголков; и) из тавров - для поясов ферм; к,л) то же, из двутавра или двух швеллеров
Унифицированные фермы проектируют из прокатных парных уголков нормальной или пониженной высотой. Конструкции нормальной высоты предназначены для отапливаемых зданий с покрытием из железобетонных плит или из стального профилированного настила, уложенного по прогонам. Фермы с пониженной высотой используют только для покрытий из профилированного настила.
Типовые унифицированные фермы могут использоваться как в бескрановых зданиях, так и в зданиях с мостовыми опорными кранами.
 |

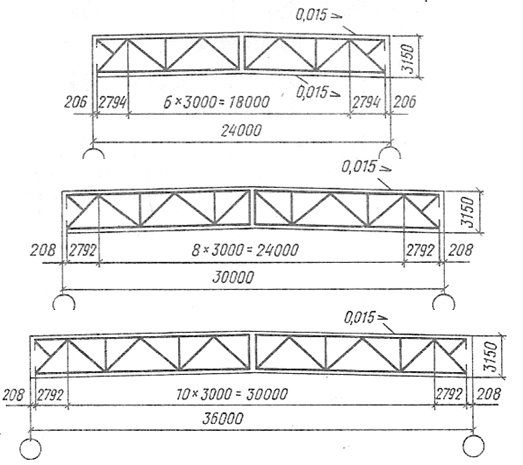

Рис. 12. Схемы стропильных ферм нормальной высоты
из прокатных уголков
(с указанием отправочных элементов)
В состав стальных несущих конструкций покрытий входят прогоны, стропильные и при необходимости подстропильные фермы, опорные стойки, горизонтальные и вертикальные связи. Конструкции покрытий применяют в однопролетных и многопролетных зданиях при любых сочетаниях пролетов шириной 18, 24, 30 и 36 м при использовании ферм нормальной высоты (рис.12) и 18 и 24 м – при фермах пониженной высоты. Шаг стропильных ферм принимают 6 или 12 м.
Пояса и решетку унифицированных ферм конструируют из прокатных уголков и соединяют сваркой с помощью фасонок из листовой стали.
Сопряжение фермы с колонной (шарнирное) осуществляют с помощью надопорной стойки двутаврового сечения, которая крепится к колонне анкерными болтами, а пояса ферм к стойкам – болтами нормальной точности (рис.13).
Рис.13. Опирание стальной фермы на железобетонную колонну
Стальные подстропильные фермы конструируют по типу стропильных ферм пролетом 12, 18 и 24 м.
На рис. 14 приведены унифицированные подстропильные фермы пролетом 12 м.
а) б)
а

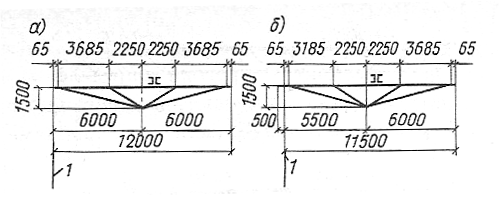

Рис.14. Подстропильные фермы нормальной высоты пролетом 12м: а – рядовые; б – у торца здания
Стальные прогоны
Прогоны применяют в малоуклонных покрытиях с рулонной кровлей и стальным профилированным настилом при шаге стропильных ферм 6 и 12 м. Устанавливают их по верхним поясам стропильных ферм с шагом 3 м.
При 6-метровом шаге стропильных ферм прогоны выполняют сплошностенчатыми из швеллеров (рис.15). Типовые конструкции 6-метровых стальных прогонов разработаны для применения в отапливаемых зданиях с высотой до низа стропильных конструкций не превышающей 18,8 м. Крепление прогонов к стропильным фермам предусматривают на болтах. В зависимости от расчетной нагрузки прогоны, располагаемые в пролете ферм, могут быть из одного или двух швеллеров. Прогоны, устанавливаемые в ендовах, состоят из швеллера и приваренного к одной из его полок листа.
 | |||
 | |||

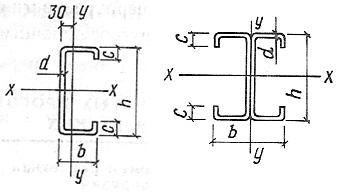

Рис. 15. Сечения стальных 6-метровых прогонов покрытия
При шаге стропильных ферм 12 м применяют стальные прогоны решетчатой конструкции. Решетчатые прогоны имеют треугольную форму с высотой в середине пролета 1,5 м. Верхний пояс прогона состоит из парных, а решетка из одиночных холодногнутых швеллеров. Серия унифицированных 12-метровых прогонов предусматривает рядовые прогоны (рис.16 а) и прогоны, устанавливаемые в торцах и у температурных швов зданий (рис.16 б).
Рис. 16. Схемы решетчатых прогонов: а) рядовой; б) крайний
Лекция 17 - Инфекционные заболевания - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
(у торцов и ТДШ); 1 – ось стропильной фермы
Соединение элементов прогона выполняется электродуговой сваркой. Сопряжение элементов решетки прогона принято шарнирным.
При решетчатых прогонах, как и при сплошностенчатых, профилированный настил укладывают непосредственно по прогонам. Конструкция решетчатого прогона приведена на рис. 17.
Рис. 17. Конструкция решетчатого прогона
