Обеспечение пространственной жесткости и устойчивости одноэтажных промышленных зданий

Каркас одноэтажных зданий состоит из поперечных рам, шарнирно связанных поверху стропильными конструкциями. Поперечная жесткость здания обеспечивается колоннами, жестко защемленными в фундаменте и диском покрытия.

 В зданиях с кровлей, устраиваемой по сплошному настилу из крупноразмерных железобетонных плит, условия работы отдельных рам облегчаются за счет частичной передачи нагрузок «жесткой» кровлей на смежные рамы.

Здания с кровлей из плит, укладываемых по прогонам, находятся в менее благоприятных условиях, т.к. независимость деформации отдельных рам при воздействии на них местных нагрузок может привести в ряде случаев к ухудшению эксплуатационных свойств здания.

Поэтому при проектировании  зданий с мостовыми кранами значительной грузоподъемности, а также бескрановых, имеющих большую высоту, следует предусматривать продольные связи по  верхним поясам стропильных конструкций, до некоторой степени объединяющих работу рам в поперечном направлении.

Обеспечение жесткости здания в продольном направлении только за счет колонн экономически оправдывается лишь для бескрановых зданий: с пролетами L ≤ 24 м и высотами Н ≤ 8,4 м, а также для зданий с L= 30 м и Н ≤  7,2 м. Для зданий большой высоты и зданий с мостовыми кранами необходимо предусматривать вертикальные связи жесткости в продольном направлении. Такие связи устраивают между колоннами и при необходимости в покрытии здания.

Передача ветровых нагрузок с торцовых стен на колонны и вертикальные связи через конструкции кровли целесообразна только для зданий определенных пролетов и высоты. В большепролетных зданиях более или менее значительной высоты такое использование кровли затрудняет крепление стропильных конструкций к колоннам, усложняет конструкции, обеспечивающие устойчивость покрытий, а в ряде случаев и вообще не может быть осуществлено без нарушения целостности кровли, прочности креплений ее к стропильным конструкциям.

 Торцовые стены таких зданий должны проектироваться с применением горизонтальных ветровых ферм и с передачей на них подавляющей части ветровой     нагрузки.

Рекомендуемые материалы

Кровли из относительно мелких изделий, укладываемых по прогонам, могут воспринимать ветровые нагрузки от торцовых стен и передавать их на колонны лишь при условии развязки их системой поперечных горизонтальных связей по верхним поясам стропильных конструкций. Условия применения таких, а также других второстепенных конструкций (вертикальные связи между фермами, распорки, растяжки) зависят от параметров здания.

Все одноэтажные промышленные здания делят на конструктивно однородные группы в зависимости от типа транспортного оборудования и габаритных характеристик (пролет и высота), которые приведены в таблице 1 ниже.

К группе I относят здания с пролетами до 24 м, имеющих высоту до 8 м, а также здания с пролетами 30 м и высотой до 7 м.

К группе II относятся здания, имеющие поперечные температурные швы при:  L= 18 м и Н = 9 – 15 м;   L= 24 м и Н = 9 – 12 м;   L ≥  30 м  и Н = 9 – 10 м;

К группе III относятся здания с поперечными температурными швами, но более высокие, чем здания группы  II, а также здания без поперечных температурных швов с пролетами L= 18 м, 24 м, 30 м, высотой более 12 м.

Все здания указанной номенклатуры, за исключением зданий группы А – б -  I, требуют применения связей.

                                                                                                         Таблица 1

Вертикальные связи жесткости между колоннами устанавливают в середине температурного блока каждого  продольного ряда. В зданиях с мостовыми кранами вертикальные связи по колоннам устраиваются только на высоту до низа подкрановых балок (рис.1), а в зданиях без мостовых кранов – на полную высоту колонн. Между стальными колоннами крановых зданий связи устанавливают еще и в надкрановых  частях колонн,  как в середине температурного блока, так и в крайних его шагах (рис. 2 а, б). При высоте подкрановой части стальной колонны превышающей 8,5 м связи сдваивают (рис. 2 в).

По схеме стальные связи между колоннами подразделяются на крестовые и портальные. Крестовые характерны 6-метровым шагам колонн, портальные – 12-метровым.

а                                                                б

Рис. 1. Вертикальные связи по железобетонным колоннам:

а –  крестовые связи при шаге колонн 6 м;

 б – портальные связи при шаге колонн 12 м

а                                     б                                               в

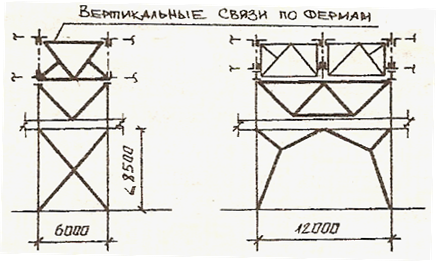

Рис. 2. Вертикальные связи по стальным колоннам:

а – крестовые связи; б – портальные связи; в – крестовые сдвоенные связи

Капитальные стены, расположенные в распор между колоннами и прочно связанные с ними, могут быть использованы для обеспечения продольной жесткости здания вместо вертикальных связей лишь при гарантии, что эти стены не будут подлежать разборке при эксплуатации или реконструкции здания.

Во всех зданиях с кровлей по прогонам необходимо предусматривать горизонтальные поперечные связи жесткости, которые устанавливают по верхним поясам стропильных конструкций в крайних панелях каждого температурного блока, независимо от наличия или отсутствия ветровых ферм.

В высоких зданиях требуется устройство горизонтальных ветровых ферм в торцах зданий. В зданиях с мостовыми кранами ветровые фермы устанавливаются на уровне верха подкрановых балок (рис.3).

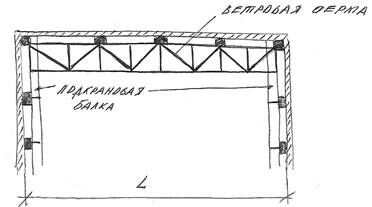

Рис. 3. Схема расположения ветровой фермы в уровне подкрановых балок

Для передачи давления ветровых ферм по линии подкрановых балок зазоры между торцами балок заполняют бетоном, а крепление подкрановых балок к колоннам связевой панели рассчитывается на восприятие всех горизонтальных сил (включая силы от продольного торможения кранов), действующих по линии подкрановых балок.

В зданиях без мостовых кранов ветровые фермы необходимо располагать в уровне верха вертикальных связей.

Во всех случаях применения ветровых ферм в зданиях без подстропильных конструкций между колоннами на уровне ветровых ферм должны быть поставлены распорки для передачи ветрового давления от ферм на вертикальные связи.

В зданиях с подстропильными конструкциями крепление их к колоннам рассчитывается на горизонтальные нагрузки от ветровых ферм. Зазоры между торцами подстропильных конструкций рекомендуется заполнять бетоном.

Все продольные нагрузки, воспринимаемые отдельными элементами здания, в конечном счете, должны быть переданы вертикальным связям в продольных рядах колонн или распределены между колоннами. Необходимость во второстепенных устройствах для обеспечения прочности узлов и устойчивости элементов покрытия, участвующих в такой передаче, в значительной мере определяется типом кровли.

В зданиях типов А – а – I, II, III и А – б – I с жесткими беспрогонными кровлями ветровые нагрузки распределяются покрытием между всеми колоннами в продольных рядах. Крепление каждой из стропильных конструкций к колоннам в этих случаях должно быть  рассчитано на воспринимаемую ею часть общей ветровой нагрузки.

При невозможности обеспечить необходимую прочность крепления стропильных конструкций к колоннам (например, в покрытиях имеющих стропильные конструкции с большой высотой на опорах) устанавливают вертикальные связи между опорными стойками стропильных конструкций в  крайних панелях температурного блока. При этом устанавливают  и распорки между всеми колоннами ряда по их оголовкам для распределения, воспринимаемого вертикальной связью, ветрового давления между всеми колоннами ряда.

В зданиях типа А – б – II, в которых вертикальные связи между колоннами устраиваются на всю высоту колонн, ветровые усилия передаются покрытием на колонны лишь в узлах крепления стропильных конструкций к колоннам связевой панели. В этом случае необходимо устраивать дополнительные связи в покрытии. Так, при небольшой высоте стропильных конструкций на опоре между колоннами каждого продольного ряда устанавливают распорки, передающие ветровые нагрузки на вертикальные связи. Крепление каждой из стропильных конструкций к колоннам будет при этом работать лишь на приходящуюся на него часть общей ветровой нагрузки. А при значительной высоте стропильных конструкций на опоре (стальные и железобетонные фермы с параллельными поясами, железобетонные безраскосные фермы и т.п.) следует устанавливать вертикальные связи (С1) между опорными стойками ферм в крайних шагах температурного блока, соединяемые  непрерывной цепью распорок. Стальные стропильные фермы дополнительно развязываются по нижним поясам раскосами (С2) и крепятся к остальным фермам с помощью растяжек по нижнему поясу (С3) и распорок по верхнему поясу (С4) (рис. 4).

Вам также может быть полезна лекция "1.9 Магия и мифология неолитических земледельцев".

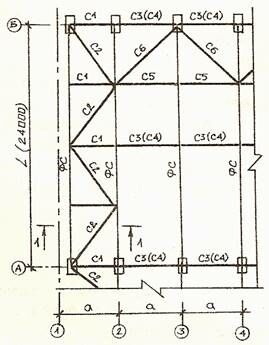

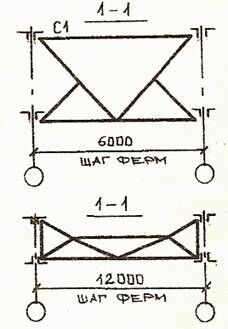

Рис. 4.  Схема связей в покрытии по стальным фермам

В зданиях с мостовыми кранами тяжелого или особо тяжелого режимов работы по продольным краям каждого температурного блока в уровне нижнего пояса стропильных ферм устанавливают распорки (С5) и раскосы (С6) (рис.4).

В зданиях с фонарями в пределах фонаря устанавливаются распорки в середине пролета, соединяющие узлы верхних поясов стропильных конструкций, а также вертикальные и горизонтальные связи в крайних шагах температурного блока.

Связи проектируют из прокатных, гнутых, гнутосварных профилей или электросварных труб. Крепят  их с помощью болтов нормальной точности или высокопрочных, а также на сварке.
