Основы сетевого планирования и управления

Тема 10 Основы сетевого планирования и управления

Сетевое планирование применяют для организации и составления календарных планов реализации больших комплексов работ. Это, например, научно – исследовательские работы с участием нескольких институтов, разработка автоматизированной системы бухгалтерского учета, строительство большого объекта, освоение производства новой машины, планирование и осуществление космических исследований и т д. Во всех указанных случаях выполняется огромное количество взаимозаменяемых операций, в работу вовлекается множество людей, предприятий, организаций; управление осложняется новизной разработки, трудностью точного определения сроков и предстоящих затрат. В управлении сложными разработками высокоэффективными сказались сетевые методы, получившие в последние годы широкое распространение. Использование этих методов позволяет сравнительно просто выяснить, когда необходимо начинать и заканчивать выполнение отдельных операций, как задержка хода выполнения некоторой операции влияет на время завершения всего проекта.

Для использования сетевых методов нужно, прежде всего, разбить крупный проект на отдельные операции (работы) и составить перечень операций. Некоторые из них могут выполняться одновременно, другие – только в определённом порядке. Например, при строительстве дома нельзя возводить стены раньше, чем сделан фундамент. Необходимо выяснить очерёдность выполнения всех операций списка.

Для этого составляем список операций, непосредственно предшествующих каждой операции. После этого нужно запланировать время, необходимое для выполнения каждой операции. Полученные данные обычно помещаются в таблицу. Пример:

Таблица 10.1

В таблице приведены данные для проекта, состоящего из шести работ. Для каждой из них задана продолжительность и указаны непосредственно предшествующие ей операции. Можно построить по этим данным сетевой график, или граф. Но сначала несколько понятий из теории графов. Граф   – это совокупность двух конечных множеств: множества точек, которые называются вершинами, и множества пар вершин, которые называются рёбрами.

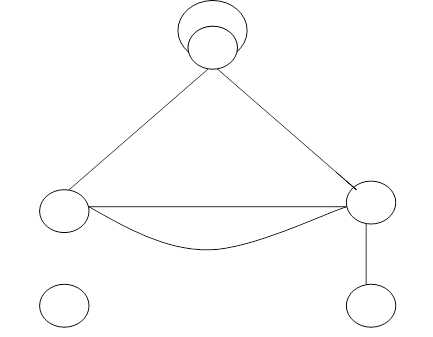

Рис. 10.1 Пример графа

Это пример графа, имеющего пять вершин и шесть ребёр. Если рассматривать множество упорядоченных пар точек, т.е. на каждом ребре задано направление, то граф называется ориентированным. В противном случае – неориентированном графом.

Рёбра, имеющие одинаковые концевые вершины, называются параллельными.

Ребро, концевые вершины которого совпадают, называется петлёй. На рисунке 10.1  a₄  и  a₅ - параллельные ребра, a₂- петля. Граф называется полным, если любые две его различные вершины соединены ребром, и он не содержит параллельных ребер.

Путём в графе называется такая последовательность рёбер, ведущая от некоторой начальной вершины  P₁  в конечную вершину  P_n, в которой каждые два соседних ребра имеют общую вершину, и никакое ребро не встречается более одного раза. Например, в графе – примере последовательность рёбер  (a₁, a₂, a₃, a₄, a₅, a₆)  образует путь, ведущий от вершины  P₁  к вершине  P₄.

Циклом называется путь, начальная и конечная вершины которого совпадают. На рис. 10.1 образуют цикл рёбра  (a₁, a₃, a₄).

Длиной пути или цикла называется число рёбер этого пути или цикла.

В ориентированных графах на рёбрах задано направление, т.е. у каждого ребра фиксируется начало и конец. Такие направленные рёбра называются дугами.

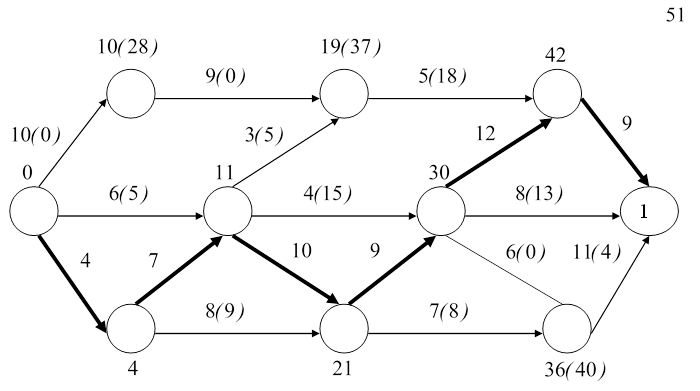

Сетью называется граф, каждой дуге которого поставлено в соответствие некоторое число (или несколько чисел), обычно это время.

Таким образом, при построении графа каждую операцию изображают в виде ориентированной дуги. Связи между операциями также представляют в виде дуги. Дугу – связь проводят из конца дуги, соответствующей предшествующей операции, в начало следующей операции.

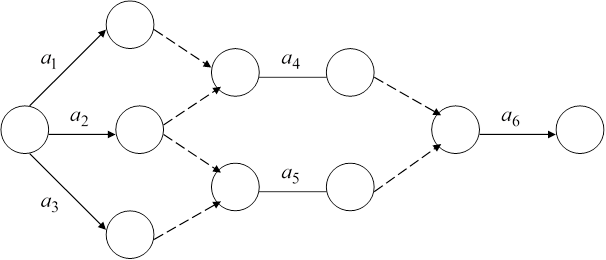

Рис.10.2 Сетевой график комплекса работ

Чтобы отличить операции от связей, операции изображают сплошными линиями, а связи – пунктирами. Вершины графа называют событиями. Временем наступления события считают время, когда завершено выполнение всех операций, входящих в соответствующую вершину.

Таким образом, граф, представляющий взаимосвязь отдельных работ проекта, называется сетевым графиком. На рисунке 10.2 построен сетевой график для комплекса операций, заданных таблицей из предыдущего примера.

Главными элементами сетевого графика являются события и работы. Событие – это состояние, момент достижения промежуточной или конечной цели разработки (начальное событие – отправной момент разработки). Событие не имеет протяжённости во времени. Работа – это протяжённый во времени процесс, необходимый для свершения события. Любая работа имеет предшествующее событие и определённым событием заканчивается.

После первоначального составления сетевого графика необходимо проверить его соответствие некоторым обязательным требованиям:

1. Только начальные события не имеют входящих стрелок, только конечные события – выходящих. Если событие по своему характеру является промежуточным, оно должно иметь как входящие, так и выходящие стрелки.

2. Каждая работа должна иметь предшествующее и завершающее события.

3. На графике не должно быть изолированных участков, не связанных работами с остальной частью графика.

4. На графике не должно быть контуров (циклов) и петель, т.к. они, по существу, означают, что условием начала некоторой работы является её же окончание.

Рис. 10.3 Пример контура

При возникновении контура (а в сложных сетях это случается довольно часто) необходимо вернутся к исходным данным и путём пересмотра состава работы добиться его устранения.

5. Любые два события должны быть непосредственно связаны не более чем одной работой. При обнаружении на графике параллельных работ вводится фиктивное событие и фиктивная работа (2'), и одна из параллельных работ замыкается на это фиктивное событие.

Рис. 10.4 Пример введения фиктивного события для устранения          параллельности работ

Это один из случаев, когда требуется введение фиктивных работ и событий.

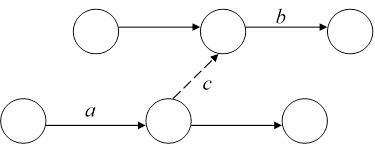

Другой случай – отражение зависимости событий, не связанных реальными работами. Предположим, например, что работы  a  и  b (см. рисунок) могут выполняться независимо друг от друга, но требуют одного и того же оборудования, так что работа в не может начаться, пока не освободится оборудование с окончанием работы  a. Это обстоятельство требует введения фиктивной работы  c (рис.10.5).

Рис.10.5

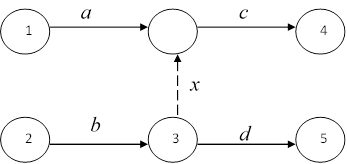

Третий случай – неполная зависимость работ. Например, работа  c  требует для своего начала завершения работ  a  и  b, но работа  d  связана только с работой  b, а от работы  a  не зависит.

Тогда требуется введение фиктивной работы  x  и фиктивного события , как показано на рисунке 10.6.

Рис.10.6

Во всех трёх указанных случаях фиктивные работы не имеют протяжённости во времени, однако без их включения анализ сетевого графика может дать неверные результаты.

Четвёртый случай введения фиктивных работ – это отражение реальных отсрочек и ожиданий. В ряде технологических процессов требуется, например, естественное дозревание, брожение, затвердевание, высушивание и т п., когда реальная работа не производится, но следующий этап до определённого момента начаться не может. В подобных случаях в сетевой график вводятся фиктивные работы, имеющие соответствующую протяжённость во времени.

Проведём анализ сетевого графика (рис.10.7 на след.с.), полученного в первоначальном варианте по следующим данным таблицы – перечня работ и событий (таблица 10.2). Этот график соответствует всем названным требованиям. Однако этот график не полностью упорядочен. Упорядочение сетевого графика заключается в таком расположении событий и работ, при котором, грубо говоря, все работы – стрелки направлены только слева направо. В каждом вертикальном “слое” упорядоченного графика находятся события, имеющие предшествующие события только в слоях, расположенных левее.

                                                                                                        Таблица 10.2

Вместе с этой лекцией читают "7 Методы и устройства измерения угловых координат".

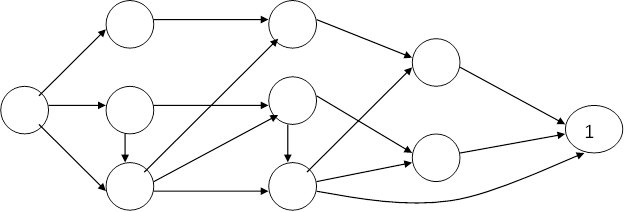

Рис.10.7 Неупорядоченный сетевой график

Для выделения слоёв и полного упорядочения нашего графика проделаем следующее. Поместив в первый слой начальное событие 1 (см. рис. 10.8), мысленно вычеркнем на графике это событие и выходящие из него стрелки. Тогда без входящих стрелок останутся события 2 и 3. Они образуют второй слой. Вычеркнув мысленно события 2 и 3 с выходящими из них работами, обнаружим, что без входящих стрелок остается событие 4, которое образует, таким образом, третий слой. Продолжая процедуру вычёркивания, получим четвёртый слой с событиями 5 и 6, пятый – с событием 7, шестой – с событием 8 и 9, и, наконец, седьмой слой с конечным событием 10.

Рис.10.8 Упорядоченный сетевой график

Уже с первого взгляда ясно, что по сравнению с предыдущим графиком упорядоченный график (рис. 10.8) отражает последовательность событий и работ гораздо более чётко и наглядно. В сложных “запутанных” сетях упорядочение графика является первоочередным условием для его последующего анализа. Отметим, что правильно составленный график всегда может быть упорядочен, чего нельзя сказать, например, о графике, содержащим контуры. Методом вычёркивания получаем правильную нумерацию вершин графа. Конечная вершина при этом получает наибольший номер.
