41. Прием чм сигналов.

Рассмотрим структуру радиовещательного приемника ЧМ стерео сигнала.

ЛТ приемника практически отвечает классической схеме все отличие начинается после частотного детектирования. Выход ЧД подключается к стереодекодеру который из комплексного сигнала выделяет 2 сигнала левого и правого канала. Комплексный стереосигнал представляет из себя ВЧ колебания под несущей которое особым образом амплитудно промодулированно. В отечественном стандарте используется полярная модуляция под несущей. Положительные полуволны несут информацию об 1 канале, в случае отрицательных о 2 канале.

За рубежом стандарте – для формирования комплексного стереосигнала  используется еще и пилот сигнал.

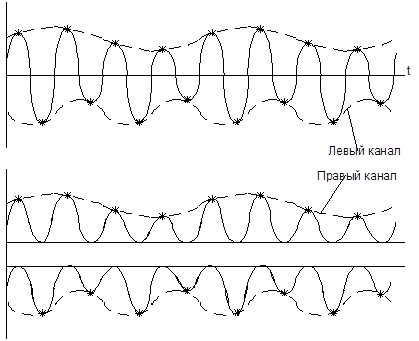

Формирование комплексного сигнала в отечественном стандарте.

Простейший стереодекодер:

Недостатки: малое переходное затухание между каналами.

Рекомендуемые материалы

Рассмотрим спектральный состав комплексного стереосигнала для анализа современных стереодекодеров.

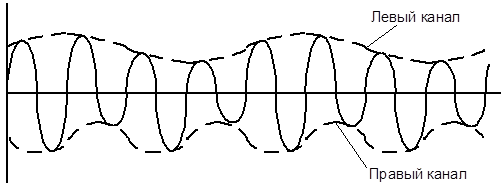

Сигнал на выходе ЧД можно представить в виде суммы 2х сигналов. Рассмотрим форму двух сигналов:

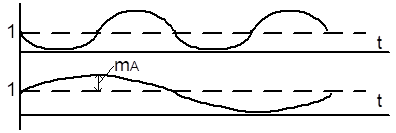

Проанализируем способ получения сигнала только левого канала, комплексное слагаемое стереосигнала. Его можно представить в виде произведения 2х колебаний: 1ое – колебание поднесущей, 2ое – модулирующий сигнал левого канала.

Проводя аналогичный анализ для 2ого слагаемого комплексного стереосигнала можно записать окончательное выражение для комплексного стереосигнала.

Из полученного выражения следует что спектр комплексного стереосигнала состоит из 2х частей: 1ая – НЧ, она является суммой звуковых колебаний левого и правого канала, 2ая часть относительно ВЧ, и является АМ колебанием, модулирующий сигнал здесь разность левого и правого каналов.

Рассмотрим спектр реального стереосигнала отечественного стандарта для которого частота поднесущей 31.25кгц, макс частота модуляции 15кгц.

Из структуры спектра следует пригодность комплексного стереосигнала для использования его в приемниках монофонического звучания. А именно установкой ФНЧ до ЧД можно выделить спектр НЧ который подается на УНЧ.

Суммарно-разностный стереодекодер.

ПФ выделяет ВЧ часть спектра КСС который является амплитудно модулированным колебание,  и после АД извлекается информация о разности левого и правого канала. ФНЧ выделяет монофонический сигнал который является суммой правого и левого канала.  Данный декодер обеспечивает лучшее выделение каналов.

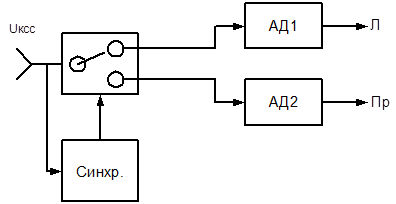

Стереодекодер с временным разделением каналов.

Обеспечивает наивысшую степень выделения каналов.

Высокая степень развязки между каналами обеспечивается за счет большого сопротивления закрытого электронного ключа.

Стоимость стереодекодера высока, т.к. синхронизация обеспечивается системой ФАПЧ.

Особенности зарубежного стандарта для КСС (комплексного стереосигнала)

Рекомендуем посмотреть лекцию "5.2 Цветовые предпочтения".

Здесь информация о сумме левого и правого канала передается так же как и в отечественном, а сигнал правого канала перемножается в передатчике с поднесущей с частотой 38кгц поэтому образуется АМ колебание с полностью подавленной несущей.

Для ее восстановления на приемнике вводится пилот сигнал(19кгц) в спектр сигнала.

Поднесущая восстанавливается путем умножения частоты пилот сигнала на 2.

Оптимальный приемник ЧМ сигналов.

В основе структуры лежит система ФАПЧ.

При синхронизации системы частота ГУН равна мгновенной частоте сигнала на входе перемножителя, если модуляционная характеристика ГУН линейна то управляющее напряжение ГУН прямо-пропорционально мгновенной частоте входного сигнала.
