34. Воздействие помех на АД.

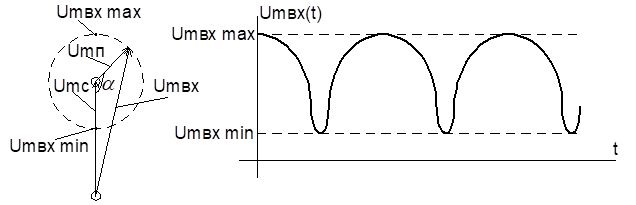

Проанализируем случай, когда помеха на вх. АД намного меньше уровня полезного сигнала. Рассмотрим простейшую ситуацию, когда и сигнал и помеха является гармоническими колебаниями: Uвх(t)=Umccoswct+Umпcoswпt. Umп<<Umc. Анализ проведем с использованием векторной диаграммы.
Определим длину вектора Umвх исходя из треугольника (Umп, Umc, Umвх)
Т.к. величина изменения амплитуды вх. напряжения определяется соотношением амплитуд помех и сигнала, введем коэффициент mб который определяет глубину «паразитной» модуляции сигнала.
Лекция "10 Переработка и вторичное использование макулатуры" также может быть Вам полезна.
. Для получения аналитического выражения для Umвх представим
в виде суммы членов степенного ряда и т.к. mб<<1 можно без большой потери точности анализа, ограничится первыми 3-мя членами степенного ряда.
По отношению к скорости изменения амплитуды входного напряжения различают: режим инерционного АД и режим без инерционного АД. В случае без инерционного АД напряжение на выходе детектора полностью повторяет закон изменения вх. напряжения, и в этом случае вых. напряжение детектора описывается выше полученным выражением с учетом Uн »КАДUmс(1+ mб2/4 - mбcosWбt). Если же детектор является инерционным, то «провалы» амплитуды входного напряжения не отрабатываются детектором и можно считать что вых. напряжение АД максимальным значением амплитуды вых. колебания.
В случае инерционного АД на вых. появляется паразитный ток с частотой Wб – уровень данного тока определяется уровнем помехи на вх. детектора. Необходимо ответить, что изменяется уровень постоянной составляющей. Если сигнал является АМ и частота модуляции намного меньше частоты биений, то можно показать, что в детекторе имеет место явление амплитудной селекции сигнала, т.е. отношение сигнал помеха на вых. детектора больше отношения c/п на вх. детектора.
В случае инерционного АД ток биений отсутствует в выходном напряжении но и одновременно отсутствует явление амплитудной селекции, т.е. и сигнал и помеха амплитудно-модулированы, то с/п на вых. детектора будет таким же как и c/п на входе.
