3. Промышленная база судоремонта
3.1. Структура заказов для судоремонтных предприятий
В дореформенный период загрузка российских судоремонтных предприятий строилась исходя из баланса заказов судостроения и судоремонта, выравнивающего годовую загрузку. Структура заказов судоремонтных предприятий речного флота приведена в таблице 3.1.
Таблица 3.1
Структура заказов судоремонтных предприятий
Субъект речного транспорта | Функции субъектов Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание -5% КМ-2. Комбинационные функциональные узлы и устройства. Лабораторная работа (DEEDS) полная + файлы - Вариант 2 (2024! новая редакция) -50% Полная база ответов к тестам по экономике КУРСОВОЙ ПРОЕКТ Вариант №46( Все листы + РПЗ) Индивидуальные траектории профессионального развития - темы 1-4, итоговый, компетентностный тест в системе речного транспорта | Вид заказов |
Государство: – управление каналами и водными путями – МЧС – природоохрана – милиция, таможня и др. | – безопасность судоходства – техническое обеспечение водного пути – безопасность жизнедеятельности на судах – экология – прочие функции | – строительство и ремонт путевого флота и оборудования – постройка и ремонт служебного вспомогательного флота – производство судоэкотехники – отстой и хранение флота |
Судоходные компании | Перевозка пассажиров, грузов, спец. перевозки | – постройка и ремонт транспортного флота – модернизация флота – отстой и ТО флота |
Порты | – грузообработка флота – добыча ГСМ | – постройка рейдового флота – ремонт плавкранов – отстой и ремонт флота |
Окончание табл. | ||
Субъект речного транспорта | Функции субъектов в системе речного транспорта | Вид заказов |
Судоремонтные предприятия | – техническое обслуживание судоходства – собственные задачи развития | – судостроение – судоремонт – машиностроение – машиноремонт – дивертификационная деятельность |
3.2. Структура видов производств
Каждое производство в составе промышленного предприятия имеет определённую структуру, которая предусматривает наличие цехов основного и вспомогательного производства. Рассмотрим структуру крупных судоремонтных предприятий речного транспорта.
1) Цеха основного производства
1.1) Заготовительное производство:
– литейное, с полным комплексом участков
– кузнечно-прессовое
– лесозаготовительное
1.2) Корпусное производство:
– корпусообрабатывающий цех
– сборочно-сварочный цех
– цех сборки блоков
– стапельный цех
1.3) Судомонтажное производство:
– механомонтажное
– трубопроводное
1.4) Достроечное отделение:
– столярно-плотничное
– малярное
– деревообрабатывающее
– изоляционное
– такелажно – парусное
1.5) Машиностроительное отделение:
– механообрабатывающее
– механосборочное
– цеха дельных вещей
– арматурное
2) Цеха вспомогательного производства:
– ремонтные
– инструментальные
– транспортные
– энергетические
– складские
– центральная заводская лаборатория
3.3. Механизация и автоматизация производства
Важными характеристиками любого производственного процесса являются показатели уровня его механизации и автоматизации. Совместное рассмотрение этих показателей даёт возможность оценивать технический уровень производства [4,5].
Для любых отраслей промышленности справедливы общие понятия о механизации и автоматизации производственных процессов и живого труда. Их связывают с применением энергии неживой природы и участием людей в выполнении производственных процессов и управлении ими для достижения сокращения трудовых затрат, улучшения условий производства, повышения объёма выпуска и качества продукции.
Использование неживой природы в процессах, выполняемых и управляемых людьми, называется механизацией процессов; в процессах, выполняемых и управляемых без непосредственного участия людей, называется автоматизацией процессов.
Комплексная механизация – это частичная или полная механизация нескольких операций процесса, исключая управление этими операциями.
Комплексная автоматизация представляет собой частичную или полную автоматизацию нескольких операций процесса, включая и управление ими.
Полная механизация – это замена энергией неживой природы всех затрат энергии людей, исключая управление процессами. Полная автоматизация – замена энергией неживой природы всех затрат энергии людей, включая управление процессами.
Поточная линия – это механизированный производственный участок, на котором выпускают одно или несколько изделий, перемещаемых в процессе изготовления при участии людей с позиции на позицию через равные промежутки времени.
Комплексно – механизированная поточная линия – это поточная линия, на которой все операции производственного процесса выполняют механизмы, машины, оборудование, а также механизированы процессы перемещения изделия с позиции на позицию. Управление производственным процессом осуществляется людьми.
Автоматизированная линия – это производственный участок, состоящий из станков – автоматов, связанных транспортными устройствами, на котором операции по изготовлению деталей и управлению производственным процессом частично автоматизированы.
Автоматическая линия – это производственный участок, состоящий из станков-автоматов, на котором операции по изготовлению изделий и управлению производственным процессом полностью автоматизированы.
Механизм управления системой механизации производственных процессов строится по следующей схеме (рис. 3.1)

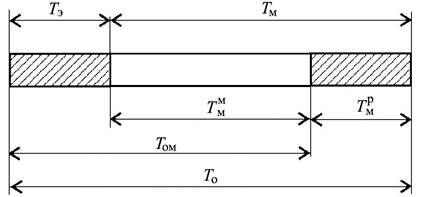

Рис. 3.1. Структура элементов трудоёмкости производственных процессов
На рисунке 3.1 приняты следующие обозначения величин:
То – трудоёмкость ручного труда;
Тм – трудоёмкость, взятая машиной;
Тэ – экономия ручного труда;
– трудоёмкость ручных работ в машине;
– трудоёмкость той части работ, которые выполняются средствами механизации;
Том – трудоёмкость механизированной части работ, пересчитанной на её исполнение ручным способом.
Для анализа и управления уровнями механизации производственных процессов введены 2 показателя:
– коэффициент производительности
. | (9) |
Для любого средства механизации Кп > 1.
Кп = 1 для ручных работ.
– коэффициент механизации
. | (10) |
Коэффициент Км показывает какая часть времени ручного труда То механизирована.
Коэффициенты Кп и Км рассчитаны для каждого вида механизмов и приводятся в специальных справочниках. Используя данные о применяемых на предприятии средствах механизации и данные о трудоёмкости этих работ, можно рассчитать уровень механизации производства (Ум):
. | (11) |
Эффективность механизации производства от повышения её уровня рассчитывается по формуле:
. | (12) |
Прирост производительности труда:
. | (13) |
Обобщённым показателем организации производственного процесса считается технический уровень производства (Туп):
, | (14) |
где Уврi – технический уровень вида работ; Кврi – удельное значение трудоёмкости вида работ в объёме производства; m – число видов работ в производстве
Технический уровень вида работ:
| (15) |
где – технический уровень j-й операции в i-м виде работ; – доля трудоёмкости j-й операции в объёме i-го вида работ; n – число операций в видах работ.
Установлено 5 базовых значений показателя Туп:
0,2 – ручное производство;
0,4 – механизированное производство (основные операции выполняются машинами, вспомогательные – вручную);
0,6 – комплексно – механизированные (все операции механизированы);
0,8 – автоматизированная (основные операции и часть вспомогательных – автоматизированы);
1,0 – комплексно – автоматизированные.
Наиболее эффективным способом подъёма уровня механизации производственных процессов является внедрение механизированных поточных линий (МПЛ). Опыт развития речного транспорта свидетельствует о появлении многих видов МПЛ, например:
– МПЛ складирования корпусного металла;
– МПЛ первичной очистки металла;
– МПЛ тепловой резки металла;
– МПЛ по изготовлению секций и блоков корпуса;
– МПЛ по изготовлению трубопроводов и судовых систем, и др.
3.4. Судоподъёмные сооружения
Судоподъёмные сооружения являются одним из характерных видов оборудования судоремонтных предприятий. Устройства и сооружения для подъёма и спуска судов создаются в привязке к конкретным природным условиям и производственным возможностям предприятий.
Способы подъёма и спуска судов делятся на две группы: (рис. 3.2).

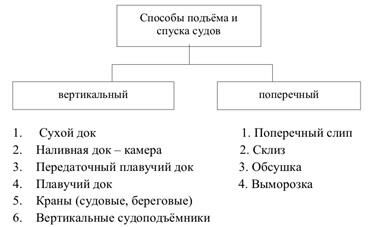

Рис. 3.2. Способы и сооружения для подъема и спуска судов
1). Сухой док
Сухие доки применяются при ремонте крупных морских судов. Док строится в виде чаши, сообщающейся с уровнем моря и позволяющей ремонтируемым судам заходить в её камеру. Док оборудуется затвором, который позволяет удалять воду из чаши и обеспечивает возможность выполнения судоремонтных работ (рис. 3.3).

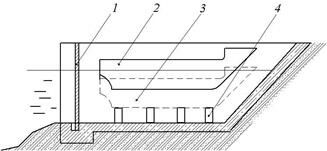

Рис. 3.3. Сухой док
1 – затвор; 2 – судно при заходе; 3 – судно
на кильблоках после слива воды; 4 – кильблок
2). Наливная док – камера
Наливная док – камера (рис. 3.4) имеет шлюзовую часть со стенками выше окружающей территории и затворы в торцах. Камеру заполняют водой с помощью насосов.
Поднявшийся уровень воды дает возможность перемещать судно на стапель или после ремонта со стапеля на акваторию выводной камеры.
Рис. 3.4. Подъем (спуск) судна в наливной док-камере:
1 – ворота; 2 – уровень воды после долива;
3 – уровень воды водоема
3). Передаточный плавучий док
Принцип его работы состоит в горизонтальной накатке судна на судовозных тележках с пирса предприятия на палубу плавучего дока, который на период передвижения судна сцеплен с берегом с помощью опорных цапф. После накатки судна док всплывает, освобождается от крепежа и перемещает судно на требуемое место акватории (рис. 3.5).
Рис. 3.5. Схема работы передаточного плавучего дока
4). Плавучие доки
Плавучие доки – более мобильные средства подъема – спуска судов с широкой географией использования. По материалу изготовления они бывают стальными, железобетонными и композитными. Плавучие доки могут отличаться по конструкции: двухбашенные, однобашенные и безбашенные (рис. 3.6).

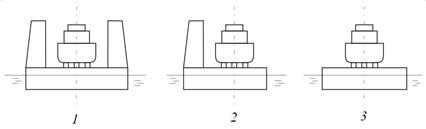

Рис. 3.6. Конструктивные схемы плавучих доков
1 – двухбашенный; 2 – однобашенный; 3 – безбашенный.
По автономности плавучие доки различают:
а) автономные с собственной энергетической установкой, что обеспечивает широкие возможности их эксплуатации с формированием автономных плавучих баз судоремонта;
б) неавтономные, работающие с базовым судном;
в) энергетически связанные с пирсом или причальной стенкой.
Доки плавучие стальные построены грузоподъемностью от 0,5 тыс т до 60 тыс т. Доки железобетонные встречаются грузоподъемностью от 1,0 тыс т до 100 тыс т.
5). Кессоны
Кессон (рис. 3.7) является секцией дока, предназначен для дифферентования судов, для обнажения оконечностей и выполнения ремонта корпуса и ДРК. Кессоны широко распространены на речном флоте, работают, как правило, с базовым судном или причальным пирсом, хотя могут иметь свою энергетическую установку.
Для обеспечения герметичности примыкающего к корпусу судна кессона на его носовой и кормовой частях предусмотрены уплотняющие закрытия.

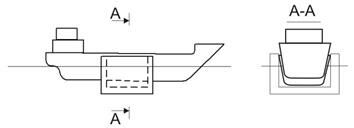

Рис. 3.7. Кессон
6). Выморозка
Выморозка применяется в районах с устойчивыми зимними морозами и является альтернативным способом обеспечения ремонта подводной части судна в районах с недостаточным техническим обеспечением производства.
Технологически подготовка оголенной части подводного корпуса состоит в постепенном удалении нарастающего льда «ледовой части» до минимально необходимых размеров выморозки (рис. 3.8).

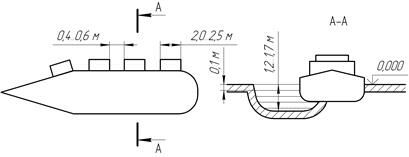

Рис. 3.8. Схема оголения корпуса судна при выморозке
7). Вертикальные судоподъемники
Вертикальные судоподъемники (ВС) по площади занимают минимальную территорию, более экономичны по сравнению с другими средствами, позволяют выполнять судоподъем круглосуточно с подогревом воды в камере. ВС построены в небольших количествах, но рассматриваются как перспективные средства, обеспечивающие индустриальный поточный метод ремонта судов.
Конструкции платформ ВС оборудованы системой ориентации для совмещения рельсовых участков на ней с рельсовыми путями на пирсе, что позволяет использовать судовозные тележки для перемещения судна в любое ремонтное место (рис. 3.9).

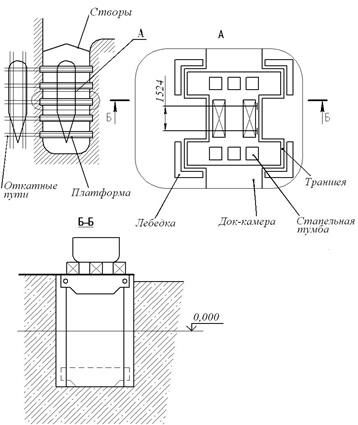

Рис. 3.9. Схема вертикального судоподъемника
8). Судоподъемные краны
В ряде случаев целесообразным вариантом подъема и спуска судов является использование кранового способа: береговые краны, плавучие краны.
Грузоподъемность береговых кранов доходит до 100 т, плавучих – до 300–1000 т.
3.5. Виды судоремонтных предприятий
Предприятия речного транспорта (РТ) специализируются главным образом по предметному признаку:
– Судостроение;
– Судоремонт;
– Машиноремонт;
– Комбинированный профиль
1. Судоремонтные заводы (СРЗ).
Задачи:
– Текущий и средний ремонт;
– Капитальный ремонт;
– Модернизация и переоборудование;
– Навигационный ремонт;
– Изготовление сменных и запасных частей (СЗЧ) (на 0-м этапе и по кооперации);
– На некоторых заводах есть цеха навигационного ремонта.
Структура СРЗ включает:
– комплекс цехов основного и вспомогательного производств;
– судоподъемные сооружения;
– акваторию для зимнего отстоя.
2. Судоремонтно-механические заводы (СРМЗ):
Задачи:
– Ремонт судов всех типов;
– Централизованный ремонт механизмов;
– Изготовление СЗЧ и механизмов для строящихся судов и по кооперации для судоремонта;
–Судостроение.
Структура СРМЗ включает:
– комплекс основного и вспомогательного производств для судоремонта;
– крупные цеха по изготовлению СЗЧ (современное оборудование и технологии);
– цеха централизованного машиноремонта;
– судоподъемные сооружения;
– акваторию для зимнего отстоя.
3. Судостроительно-судоремонтные заводы (ССРЗ).
Задачи: – Судостроение;
– Судоремонт.
Структура ССРЗ включает:
– судокорпусные цеха главным образом для судостроения;
– судомеханические цеха;
– судоподъемные сооружения;
– акваторию для зимнего отстоя флота.
4. Базы технического обслуживания флота (БТОФ).
Функции БТОФ – хозяйственно-техническое обслуживание закрепленного флота (кадры, ЗИП, ремонт, заработная плата экипажу, жилье …).
У БТОФ имеется арендованные или собственные помещения. Заказы на заводские работы – оплачиваются судовладельцем.
5. Ремонтно-эксплуатационные базы (РЭБ)
Задачи: – Средний ремонт в ограниченных объемах;
– Судоремонт текущий и навигационный.
Структура:
– цеха основного и вспомогательного производств;
– судоподъемные сооружения (не везде);
– док-кессон, кормоподъемник.
6. Судоремонтные мастерские (СРМ).
Задачи: – Средний ремонт несамоходного флота без слипования;
– Текущий и навигационный ремонт самоходного и несамоходного флота;
– СРМ могут быть береговыми и плавучими.
7. Отстойно-ремонтные пункты (ОРП).
Задачи: – Поддержание технического состояния судна в навигации.
– могут быть участки ремонта механизмов, деревообрабатывающий участок;
– могут использоваться кессоны;
– ОРП применяются на малых реках.
3.6. Энергетическое обеспечение судоремонтных работ
Рабочие места обеспечиваются различными источниками энергии для выполнения работ, в том числе:
электроэнергией – переменным током
– 380В для питания электродвигателей кранов и сварочных постов;
– 127 и 220В для общего постоянного освещения и для питания электродвигателей, вентиляторов, остывающих вредный воздух при сварочных очистных, малярных и других работах;
– 36, 24, 12 и 6В для переносных ламп.
Ток подаётся от трансформаторных подстанций на силовые щиты построечного места. Для питания кранов ток подводится по гибким кабелям, уложенным в каналах вдоль рельсового пути.
Ещё посмотрите лекцию "13 Адресация" по этой теме.
сжатым воздухом с давлением 0,5–0,6 МПа для работы пневматического инструмента и краскораспылителей. Воздух подаётся по постоянным магистральным трубопроводам от компрессорной станции на разделительные коробки, от которых по гибким переносным шлангам воздух подводится к рабочим инструментам.
кислородом и ацетиленом для газовой резки и строжки, и для нагрева корпусных конструкций при их правке. Кислород и ацетилен подают по трубопроводам от заводской станции, либо доставляют в баллонах к местам выполнения работ.
углекислым газом и аргоном для ручной, полуавтоматической и автоматической сварки. Газ подаётся по трубопроводам или в баллонах.
паром для отопления судовых помещений в холодное время года.
водой для гидравлических испытаний отсеков, противопожарных целей и других нужд.
Кабели и трубопроводы прокладываются вдоль всей горизонтальной части слипа, а посты для подключения к магистралям оборудуют на колоннах лесов и специальных площадках.
