1. Физическая природа свойств твёрдых тел

1.1. Основные материалы микроэлектроники

Бурное развитие радиоэлектронной аппаратуры не могло происходить без существенного улучшения её параметров. В радиоэлектронике и электронной технике появилось новое, успешно развивающееся направление – микроэлектроника. За сравнительно короткий исторический отрезок времени (первый транзистор был изготовлен в 1948 году, первая интегральная схема – в 1958 году) микроэлектроника стала ведущим направлением, определяющим прогресс в развитии радиоэлектронной аппаратуры.

Твердотельная электроника – это новое научно-техническое направление, которое посредством физических, химических, схемотехнических и технологических методов и приёмов решает проблему создания высоконадёжных электронных устройств.

В качестве основных конструкционных материалов в микроэлектронике используются полупроводники, металлы и диэлектрики. Исторически различия между металлами, полупроводниками и диэлектриками связывалось с особенностями электропроводности этих тел. К металлам относили вещества имеющие удельную проводимость, измеряемую величинами порядка 10⁴ (Ом∙см)^-1 . Вещества, имеющие удельную проводимость в пределах 10^-7 (Ом∙см)^-1 и меньшую, относили к диэлектрикам. Все материалы, которые имели удельную проводимость в пределах 10⁴ ÷ 10^-7 (Ом∙см)^-1, считались полупроводниками. С физической точки зрения такое определение не является достаточно точным. Например, с помощью введения примесей можно увеличить электропроводимость полупроводников на несколько порядков, сделав её по величине соизмеримой с проводимостью металлов, но при этом они не станут металлами. От металлов полупроводники отличаются не величиной, а характером зависимости удельной электрической проводимости, прежде всего, от температуры. В природе существует два типа полупроводниковых веществ: ионные полупроводники и электронные полупроводники.

Если Вам понравилась эта лекция, то понравится и эта - 12 Диета № 5П.

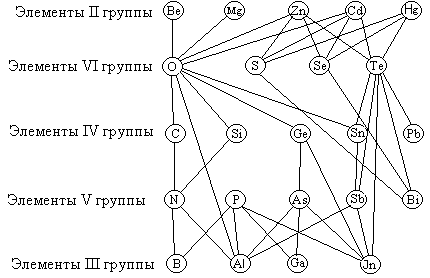

Рис. 1.1. Образование двухкомпонентных полупроводников

Сегодня ионные полупроводники не получили широкого распространения в технике, так как при прохождении через них электрического тока изменяется их состав, структура и форма.

К электронным полупроводникам относятся огромное количество самых различных веществ. Так как в этих веществах ток переносится электронами, то при прохождении не происходит переноса вещества и приборы могу эксплуатироваться длительное время. К числу этих полупроводников относятся 13 простых веществ: бор B, углерод C, кремний Si, фосфор P, сера S, германий Ge, мышьяк As, серое олово Sn, сурьма Sb, висмут Bi, селен Se, теллур Te, йод J. К ним относятся и ряд бинарных соединений типа A^XB^VIII-X, где A – элемент группы X, а B – элемент группы VIII-X (рис. 1.1). Такие соединения как AgCl, CuBr, KBr, LiF и др. типа A^IB^VII ещё не нашли широкого применения.

В ближайшее время будут применены соединения типа A^IIB^VI, среди которых в первую очередь CdS, CdSe, CdTe, ZnS, ZnO, ZnSe, HgTe, HgSe. Их свойства сейчас интенсивно изучаются. Наряду с сульфатами, теллуридами и селенидами очень перспективными материалами являются антимониды, арсениды, фосфиды, нитриды алюминия, галлия, индия, бора, относящиеся к типу A^IIIB^V. Эти элементы уже сегодня являются одними из важнейших полупроводниковых материалов. Полупроводниковыми свойствами обладают SiC и SiGe, относящиеся к типу A^IVB^IV. Полупроводниковые свойства обнаружены у соединений типа A^IVB^VI, среди которых PbS, PbSe, PbTe, соединений типа A^IB^VI, среди которых CuS, CuO, Cu₂O и др. Перспективными представляются сложные соединения и твердые растворы типа A^XB₁^VIII-XB₂^VIII-X; A₁^XA₂^XB^VIII-X; A₁^XA₂^XB₁^VIII-XB₂^VIII-X, например, GaAsP, JnGaSb, ZnCdSeTe. Кроме этих соединений полупроводниковыми свойствами обладает большое количество более сложных соединений. Наряду с неорганическими материалами к полупроводникам относятся и органические материалы, такие как антрацен, фталоцианин, коронен и целый рад других.

В науке и технике ведётся целенаправленный поиск материалов, обладающих новыми свойствами. В последние годы учёными интенсивно изучались структура и свойства таких материалов как серое олово, теллурид ртути, сплав висмута с сурьмой. Наиболее интенсивные свойства серого олова и теллурида ртути – это отсутствие запрещённой зоны. Эти материалы относят к бесщелевым полупроводникам. Запрещённая зона в них отсутствует при любых воздействиях, не меняющих симметрию кристаллической решётки: нагрев и охлаждение в определенном температурном интервале, всестороннее сжатие, введение примесей. Сплавы висмута с сурьмой, наоборот, приобретают новые свойства при различных внешних воздействиях. Так, например, под действием всестороннего давления, магнитного поля, при изменении химического состава этот материал может перейти в состояние, не имеющее запрещённой зоны. В некоторых сплавах системы висмут-сурьма под действием мощного магнитного поля образуются экситонные фазы, которые представляют собой электроны и дырки, объединенные в устойчивые комплексы, напоминающие атомы водорода и обладающие исключительно интересными свойствами. Эти свойства сейчас интенсивно изучаются с целью практического использования.
