6.1 Идентификация объекта

Одной из целей стандартизации по ФЗ « О техническом регулировании» является обеспечение технической и информационной совместимости. Без такой совместимости практически невозможно информационное взаимодействие между многочисленными участниками процесса производства. С развитием компьютерных систем и информационных технологий вопросы информационной совместимости приобретают особо актуальный характер.

Идентификация- это присвоение объекту уникального наименования, номера, знака, условного обозначения, признака или набора признаков, позволяющих однозначно выделить его из других объектов.

Особенно это важно в задачах материально-технического обеспечения производства, когда нужно знать информацию об определенных марках, сортаментах, моделях, типах исполнения продукции.

Для идентификации используются два приема:

1) минимальный набор информации, включающий наименьшее изделие, его условное обозначение и обозначение НТД по которому оно изготовлено;

2) максимальный набор информации, включающий дополненный линейный набор, еще и физические, химические, биологические характеристики.

Применяются следующие методы идентификации:

Рекомендуемые материалы

- уникальных наименований (Жигули, Байкал);

- цифровых номеров;

- условных обозначений;

- классификационный, ссылочный, описательный, автоматической идентификации;

- биометрический.

6.2 Классификация объектов

Классификация - расположение предметов, явлений, понятий по классам, подклассам и видам в зависимости от общности признаков, т.е. создание системы.

Классификация - это разделение заданного множества объектов на подмножества в соответствии с принятыми методами классификации.

Основными методами классификации объектов технико-экономической и социальной информации являются иерархический и фасетный.

Иерархическая классификация - это последовательное разделение множества объектов "сверху вниз" от общего к частному на подчиненные подмножества (классификационные группировки).

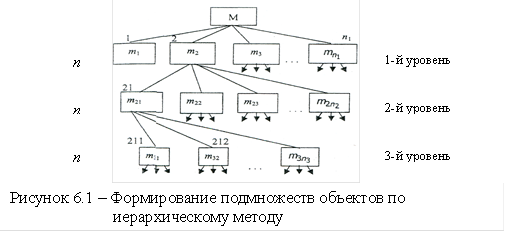

Построение иерархической классификации объектов происходит в следующей последовательности:

- определяется множество объектов, которое необходимо классифицировать для решения поставленной конкретной задачи;

- выделяются основные признаки (свойства, характеристики, показатели, параметры и т.д.), по которым множество будет разделяться на подмножества, т.е. производится деление множества М на уровни деления и определяется количество уровней; при этом на 1-м уровне образуется n₁ группировок, на 2-м уровне каждая классификационная группировка предыдущего уровня разбивается на n₂ группировок и т.д.;

- выбирается порядок следования признаков, т.е. направление перехода от подмножества одного уровня деления на подмножества другого уровня.

Разделение множества на подмножества на каждом уровне производится только по 1-му признаку детали. Если используются только соподчиненные признаки (т.е. каждый последующий зависит от предыдущего), то последовательность их использования строго определенная, т.к. каждый последующий признак обеспечивает дальнейшую конкретизацию объекта. Не соподчиненные признаки могут располагаться по уровню произвольно, т.к. они характеризуют объект с независимых друг от друга сторон. Разделение множества осуществляется без пропусков или добавления промежуточного уровня.

По иерархическому методу построен классификатор ЕСКД. Емкости классификатора  определяет общее количество классификационных группировок и определяется по формуле:
                              ,                              (6.1)
где    k- общее число уровней деления;
         - количество группировок на j-ом уровне деления.

6.4 Общероссийские классификаторы

В РФ принята Государственная программа перехода на принятую в международной практике систему учета и статистики в соответствии с требованиями рыночной экономики. В этой связи создается Единая система классификации и кодирования технико-кономической и социальной информации ЕСККТЭИ. Ее составляющими являются общероссийские классификаторы.

В таблице 6.1 приведены некоторые классификаторы.

Таблица 6.1

ОКПО имеет 8 разрядный код, причем последняя позиция явл. Конструкторским числом. Код ОКПО обязательный элемент при ведомственной переписке.

В основу ОКП положена десятичная система классификации. Все множество продукции разделяется на 100 классов, к-ый класс на 10 подклассов, к-ый подкласс на 10 групп, каждая группа на 10 подгрупп, к-ая подгруппа на 10 видов.

ОКС создан на основе прямого применения Международного класс-ра ИСО. Выполнение требований ОКС обеспечивает оптимальные условия для межгосударственного обмена информацией.

ОКЕИ разработан на основе д-та ООН: «Коды для единиц измерений, используемых в международной торговле».

Примечание: введение классификаторов требует своевременного внесения изменений и доведения этой информации до пользователя.

6.5 Классификация и кодирование изделий и конструкторско-технологических документов

6.5.1 Классификатор ЕСКД. Обозначение изделий и конструкторских документов

Существенным дополнением ЕСКД является Единая обезличенная система классификаций и обозначений изделий и конструкторских документов в машино- и приборостроении. Это система обеспечивает следующие основные цели:

6.5.3 Классы деталей 71…76

Объектами классификации класса, является все детали приборо- и машиностроения основного и вспомогательного производства. Все детали в указанных классах можно разбить на 2 большие группы:

1) детали, применяемые во всех отраслях промышленности (общемашиностроительные детали – их условное название). Для них выделены классы 71…75 (валы, болты, пружины, втулки и т.д.);

2) детали, используемые в отдельных отраслях промышленности. Они называются отраслевыми деталями. Для них выделены подклассы 75000, 758000 и т.д. (волновые, диоды, изоляторы, платы печатные, калибры и т.д.).

В классах 71…75 на 1-ом уровне классификации в качестве основания деления использован признак «геометрической формы». В классе 76 расклассифицированы детали, выполняющую самостоятельную функцию (однодетальные изделия – пуансоны, матрицы, плажки, медчики).

Рассмотрим некоторые классы подробно.

Класс 71.

В это классе классифицируются тела вращения типа колец, дисков, шкивов, стержней, стаканов, втулок, валов, осей, штоков и т.д. На уровне подкласса детали делятся на 3 диапазона по отношению L/D (L – длина дет., D – наибольший диаметр):
L до 0,5D включительно – подклассы 1, 2;
L свыше 0,5 до 2D – подклассы 3, 4;
L свыше 2D – подклассы 5, 6.

Подклассы 2, 4, 6 – для деталей с конической или комбинированной наружной поверхности.

Деление на группы происходит по наличию глухих уступов, ступенчатости поверхности, наличию наружной резьбы.

Деление на подгруппы - по наличию и форме центрального отверстия.

Деление на виды - по наличию кольцевых пазов на торцах; пазов и шлицев на наружной поверхности.

Класс 72.

Тела вращения с элементами зубчатого зацепления. Червяки, трубы, секторы, сегменты, а также сильфоны (723161), цанги.

В подклассе 1 классифицируются колёса зубчатые, цилиндрические.

Класс 73.

Детали не тела вращения: корпусные, опорные. Классифицируются корпусы машин механизмов, не имеющие плоскостей разъёма.

Класс 74.

Детали не тела вращения: плоскостные; рычажные; изогнутые из полос, листов, лент.

Переменная часть кода признаков, определяющих вид детали по технологическому процессу (позиции 7 ... 14) может формироваться один или несколько раз, в зависимости от количества видов обработки в общем, технологическом процессе.

Таблица 6.2 - Вид детали по технологическому процессу

6.7 Штриховое кодирование информации об изделиях

Взаимосвязь и международный характер рыночных экономических отношений, их прямое или косвенное влияние на хозяйственную деятельность предприятия требуют от информационных технологий огромного быстродействия, высокой точности и надежности, помехоустойчивости, автоматизации, системности.

В лекции "1 Цель и задачи курса" также много полезной информации.

Особое место среды технологий автоматической идентификации занимают технологии штрихового кодирования.

Штриховые коды сейчас используются для идентификации продукции, товаров и услуг. Кроме того они используются в работе автоматизированных систем управления (технологические коды АСУ (автоматизированных систем управления)); при автоматизации процессов идентификации физических объектов, учета, хранения и передачи информации о движении товаров, обращения ресурсов в процессе хозяйственной деятельности (автоматизированные склады деталей и продукции).

Штриховое кодирование применяется также для защиты информации от преднамеренного ее искажения или неправомерного использования.

Идея штрихового кодирования зародилась в Гарвардской школе бизнеса в США в 30-е годы. Первое практическое применение датируется 60-мм годами. Широкое использование штрихового кодирования стало возможным в 70-е годы благодаря развитию микропроцессорной техники. Универсальный товарный код (UPC) был принят в США в 1973 г. В 1977 г. В странах европейского союза и в России работает: Европейская ассоциация кодирования (EAN - European Article Numbering) и соответствующий код.

Наличие штрихового кода становится обязательным требованием. Такая система информации экономически эффективна; упорядочивает и ускоряет оформление заказов; улучшает учет изделий (товаров); ускоряет оформление документов; упрощает бухгалтерский учет; дает возможность предъявлять претензии к качеству и безопасности изделий.

Кодирование книг. Для этого используется международный стандартный книжный номер.ISBN (International Standard Book Number). С 1-ого января 2007г. он будет совместим с кодом EAN - 13.
