Коррекция чёткости в каналах яркости и в цветоразностных каналах:

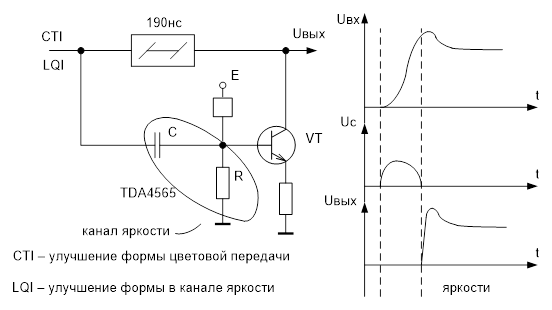

Простейшие апертурные корректоры нашли применение обычно в канале яркости, в них происходит суммирование задержанного сигнала и его производной. При этом дифференцирование осуществляется цепью RC, на VT его инвертирует и суммирует на коллекторе. Задержка осуществляется гираторной линией примерно 180 нсек. Время установленного выходного сигнала сокращается и форма переходного процесса становится более симметричной. Корректор цветовых переходов позволяет скомпенсировать длительность цветовых переходов с 400-500нс до 150нс при этом картина становится более мультипликаторной однако хвосты, т.е. спад импульса не удаётся надёжно скомпенсировать.
