Радиоканал

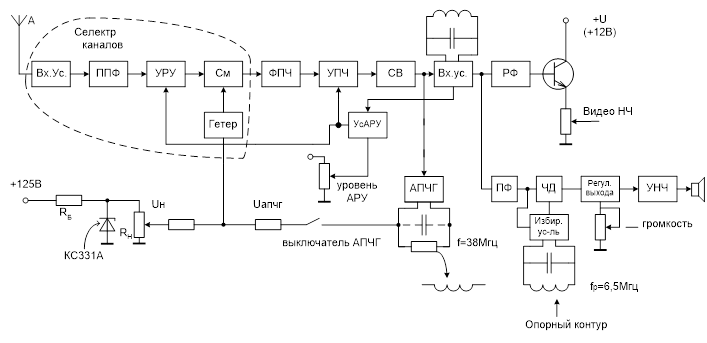

Радиоканал (структурная схема).
Вх.Ц – входная цепь
ППФ – перестраиваемый пол. фильтр
УРИ – усилитель радиочастоты
См. – смеситель (перемножитель)
Г – гетеродин (генератор)
UН – напряжение настройки
ФПЧ – фильтр промежуточной частоты (ФСС – в старых моделях ТВ)
Рекомендуемые материалы
Ус.АРУ – усилитель автоматического регулятора напряжения
СД – синхронный детектор
УПЧ – усилитель промежуточной частоты
АПЧГ – автоматическая подстройка частоты гетеродина
РФ – режекторный фильтр (6,5МГц)
ПФ – полосовой фильтр (6,5МГц – центральная частота)
ЧД – частотный детектор
TDA8362
TDA8305 - микросхемы
TDA8403

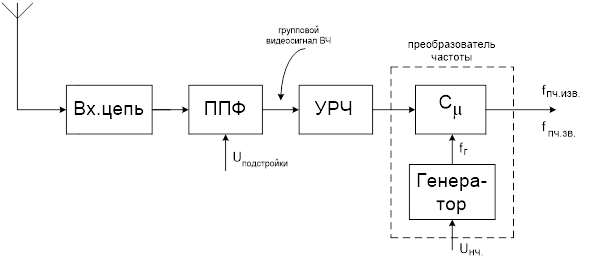

Настройка селектора осуществляется с помощью изменения избирательных цепей за счет изменения емкости варикапов: КВ121. Радиоканал ТВ строится по супергетеродинной схеме, т.е. с преобразованием частоты вещательного канала в область промежуточной частоты. При этом частота гетеродина выбирается выше, чем частота вещательного телевидения на 38МГц.
Входная цепь должна обеспечить согласованный вход сопротивления селектора с волновым сопротивлением.
ППФ позволяет увеличить избирательность принимаемого радиосигнала.
Усилители УРИ строятся, как правило, по схеме усилителя с общей базой. УРИ коэффициент усиления порядка 10-ти, в широком диапазоне принимает частоты 40-240 МГц. Принцип гетеродимиров позволяет стабилизировать полосу частот независимо от диапазона принимаемого сигнала.

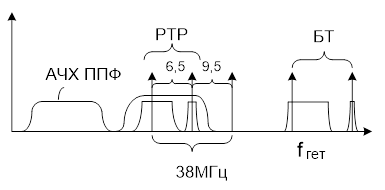

Смеситель может быть выполнен либо на нелинейном элементе, либо на аналогов перемножителе. При этом в результате перемножения сигналов мы получаем:

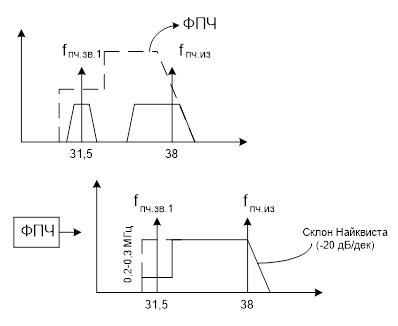

Чтобы не возникали низкочастотные искажения АЧХ, ФПЧ должен иметь звуковой уступ шириной 200-300 кГц для предотвращения попадания ЧН сигнала в видеосигнал.
В усилителе УПЧ происходит основное усиление видеосигнала с kус. от 1000 – до 2000.

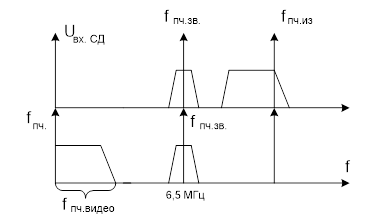

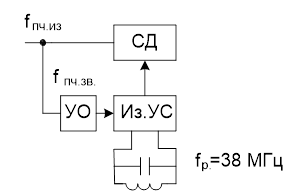

В СД, выполненном, как правило, по принципу балансного перемножения, на выходе происходит еще одно преобразование частоты группового сигнала с вычитанием частоты fпч. изобр.=38 МГц.

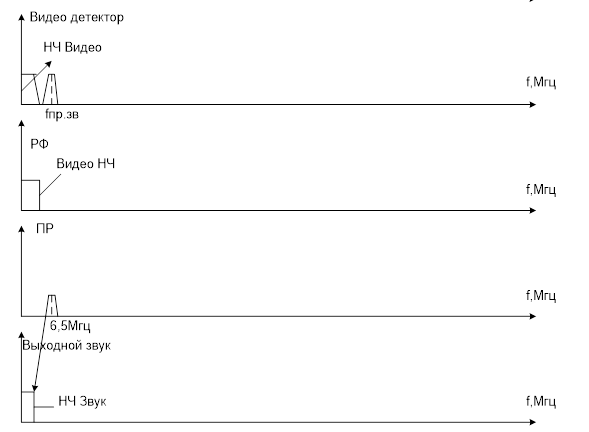

fвидео=fвх.сигн. – 38 МГц – fвидео + 6,5 МГц + ∆f

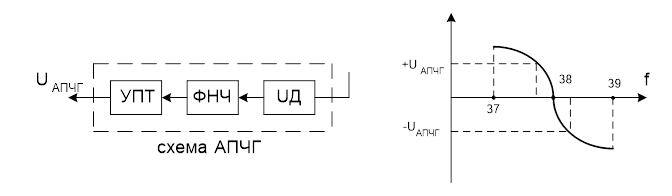

В связи с тем, что расчет различных дестабилизирующих факторов частота гетеродина может уйти вниз или вверх на частоту f=1 МГц. Для ослабления этого явления и служит канал АПЧГ.
"14 Ортега-и-Гасет Хосе" - тут тоже много полезного для Вас.

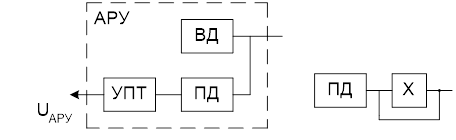

АРУ на основе пикового детектора обеспечивает стабильность сигнала:
Цепь АРУ иногда называют задержанное АРУ, потому как вводится порог срабатывания цепи АРУ.

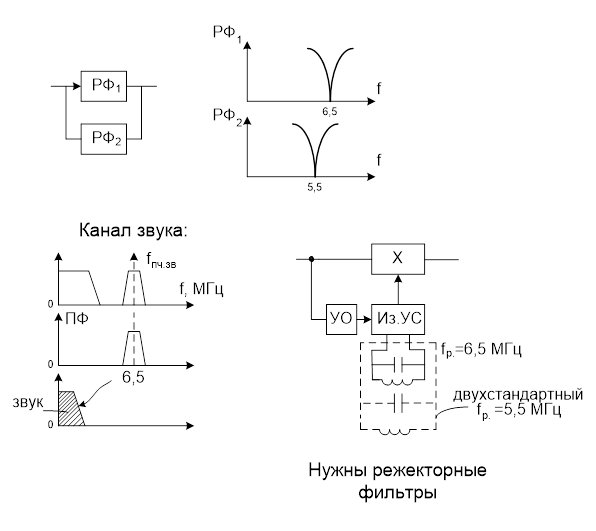

РФ предназначен для подавления сигнала звука в канале изображения, если это одностандартный канал звука, то fреж.=6,5 МГц; если двухстандартный канал - fреж.=5,5 МГц.
