Кодирующее устройство системы pal
Кодирующее устройство системы pal –
изменение фазы по строкам.
М – матрица;
- линия задержки;
БМ – балансный модулятор;
ГЦП – генератор цветовой поднесущей;
ФСУ – фазосдвигающее устройство;
Рекомендуемые материалы
ЭК – электронный ключ.
Система PAL, как и SECAM совместимы с черно-белым изображением.
Информация в лекции "63 Методика расследования преступлений, совершаемых лицами отдельных категорий" поможет Вам.
- вектор, который характеризует насыщенность
- красная ось
- синяя ось

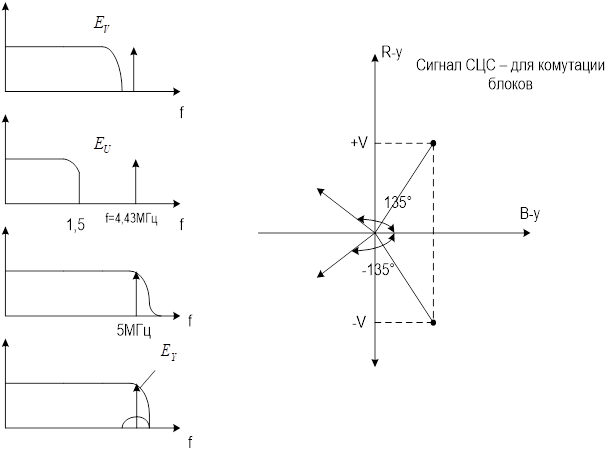

В балансных модуляторах цветоразностные сигналы красный и синий модулируют по амплитуде цветовую поднесущую, при этом происходит уплотнение спектра, и передача цветовых сигналов происходит в спектре занимаемым сигналом яркости. Электронный коммутатор управляет строчной частотой и формирует модулирующий сигнал, имеющий сдвиг 90º или сдвиг на 270º.
Такой прием позволяет устранить дифференциально-фазовые искажения. При этом на выходе 2-го сумматора формируется сигнал цветности, амплитуда вектора которого несет информацию о насыщенности цветом, а фаза несет информацию о цветовом тоне. Этот метод передачи двух сигналов по одной поднесущей получил название квадратурной модуляции. А сигнал цветности можно рассматривать как одну поднесущую с амплитудно-фазовой модуляцией. Формирование сигнала СЦС, формируются на задних площадках СГИ импульсы цветовой синхронизации (импульсы вспышки) примерно 10 периодов вспышки, причем фаза поднесущей сдвинута относительно синей цветовой оси В-у от строки к строке на угол ±135º. Изменение фазы поднесущей является информацией о знаке составленного сигнала цветности.
