4. Функциональные методы защиты синхронных потоков.

Одним из основных преимуществ технологии SDH является возможность такой организации сети, при которой достигается не только высокая надежность ее функционирования, обусловленная использо­ванием ВОК, но и возможность сохранения или восстановления (за очень короткое время в десятки миллисекунд) работоспособности сети даже в случае отказа одного из ее элементов или среды пе­редачи - кабеля. Такие сети и системы логично назвать существующим в нашей литературе по сис­темному анализу термином самовосстанавливающиеся. Заметим, что применительно к сетям SDH иногда используется термин "самозалечивающиеся".

В принципе существуют различные методы обеспечения быстрого восстановления работоспо­собности синхронных сетей, которые могут быть сведены к следующим схемам:

1 - резервирование участков сети по схемам 1+1 и 1:1 (см. объяснение ниже) по         разнесенным трассам;

2 - организация самовосстанавливающихся кольцевых сетей, резервированных по схемам 1+1 и 1:1;

3 - резервирование терминального оборудования по схемам 1:1 и N:1;

4 - восстановление работоспособности сети путем обхода неработоспособного узла;

5 - использование систем оперативного переключения.

Указанные методы могут использоваться как отдельно, так и в комбинации.

Рекомендуемые материалы

В первом случае участки между двумя узлами сети соединяются по двум разнесенным трассам (стопроцентное резервирование), сигналы по которым распространяются одновременно. В узле при­ема они могут обрабатываться по двум схемам:

- резервирование по схеме 1+1 - сигналы анализируются и выбирается тот, который имеет наилучшее соотношение параметров;

- резервирование по схеме 1:1 - альтернативным маршрутам назначаются приоритеты -
низкий и высокий, ветвь с низким приоритетом находится в режиме горячего резерва, перек­лючение на нее происходит по аварийному сигналу от системы управления.

Это общие методы восстановления работоспособности, применимые для любых сетей.

Во втором случае, наиболее распространенном в сетях SDH, используется топология типа "кольцо", которое может быть организовано с помощью двух волокон (топология "сдвоенное кольцо") или четырех волокон (два сдвоенных кольца). Несмотря на более высокую стоимость четырехволоконного варианта он стал использоваться в последнее время, так как обеспечивает более высокую надежность. Например, такую схему защиты позволяет реализовать мультиплексор 1664 SM/C ком­пании Alcatel и мультиплексоры других фирм.

Защита маршрута в сдвоенном кольце, которая соответствует типу 1+1, может быть организо­вана двумя путями.

Первый путь - защита используется обычно на уровне трибных блоков TU-n, передаваемых од­новременно в одном направлении (например, по часовой стрелке) но по разным кольцам. Если в момент приема мультиплексором блока, посланного другими мультиплексорами, происходит сбой в одном из колец, система управления, осуществляющая постоянный мониторинг колец, автоматически выбирает такой же блок из другого кольца. Эта защита носит распределеный по кольцу характер, а сам метод носит название метода организации однонаправленного сдвоенного кольца.

Второй путь - защита маршрута может быть организована так, что сигнал передается в двух противоположных направлениях (восточном и западном), причем одно направление используется как основное, второе - как резервное. Такой метод в случае сбоя использует переключение с основно­го кольца на резервное и называется методом организации двунаправленного сдвоенного кольца. В этом случае блоки TU-n исходно имеют доступ только к основному кольцу. В случае сбоя происходит замыкание основного и резервного колец на границах дефектного участка (рис.4.1а), образующее новое кольцо. Это замыкание происходит обычно за счет включения петли обратной связи, замыкающей приемник и передатчик агрегатного блока на соответствующей стороне мультип­лексора (восточной или западной). Современные схемы управления мультиплексорами обычно под­держивают оба эти метода защиты. Треугольники на рис.4.1 обозначают муль­типлексоры.

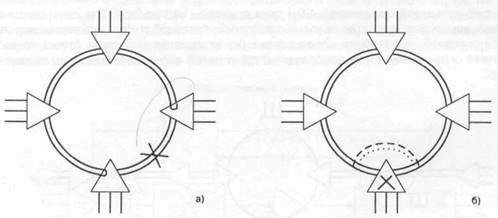

Рис. 4.1  Методы защиты двойного кольца:

Лекция "10 Внешнее электроснабжение" также может быть Вам полезна.

а)            путем исключения поврежденного участка;

б)           путем организации обходного пути

В третьем случае восстановление работоспособности осуществляется за счет резервирования на уровне трибных интерфейсов. Схема резервирования в общем случае N:1, что допускает различную степень резервирования: от 1:1 (100%) до меньшей степени, например, 4:1 (25%), когда на 4 основных трибных интерфейсных карты используется одна резервная, которая автоматически выби­рается системой кросс-коммутации при отказе одной из основных. Этот метод широко (если не пов­семестно) распространен в аппаратуре SDH для резервирования трибных карт 2 Мбит/с (4:1 или 3:1 для STM-1 или 16:1, 12:1, 8:1 для STM-4), а также резервирования наиболее важных сменных блоков, например, блоков кросс-коммутации и систем управления и резервного питания, время переключе­ния которых на запасные не превышает обычно 10 мсек.

В четвертом случае резервирование как таковое не используется, а работоспособность систе­мы в целом (на уровне агрегатных блоков) восстанавливается за счет исключения поврежденного уз­ла из схемы функционирования. Так, системы управления SDH мультиплексоров обычно дают возмо­жность организовывать обходной путь, позволяющий пропускать поток агрегатных блоков мимо мультиплексора в случае его отказа (рис.4.16).

В пятом случае, характерном для сетей общего вида или ячеистых сетей, в узлах сети устанав­ливаются кросс-коммутаторы систем оперативного переключения, которые осуществляют, в слу­чае отказа, вызванного либо разрывом соединительного кабеля, либо отказом узла последовательной линейной цепи, реконфигурацию прилегающих (входящих или исходящих) участков сети и соответст­вующую кросс-коммутацию потоков. Процедура такой реконфигурации может быть централизованной или распределенной. В первом случае она осуществляется сетевым центром управления, что может быть реализовано достаточно просто, во втором - совместное решение о реконфигурации должно вырабатываться группой прилегающих систем оперативного переключения. Могут применять­ся и комбинированные методы.

Использование систем оперативного переключения по принципу организации защиты напоми­нает схему резервирования 1:1 метода резервирования по разнесенным трассам. Разница, однако, состоит в том, что в последнем случае физический или виртуальный канал уже существует, тогда как в первом он формируется в момент оперативного переключения (действие более характерное для коммутатора/маршрутизатора в сетях пакетной коммутации).
