1.4 Принципы построения аппаратуры с врк

На рисунке 1.4.1 приведена упрощённая структурная схема оконечной станции многоканальной системы с ВРК. Непрерывное сообщение от каждого из абонентов u₁(t) … u_N(t) через соответствующие дифференциальные системы ДС₁ … ДС_N подаются на входы канальных модуляторов КМ₁ … КМ_N. В канальных модуляторах в соответствии с передаваемым сообщением производятся модуляции импульсов, следующих через период дискретизации Т_д, по одному из параметров, например, ФИМ. В соответствии со значением передаваемого непрерывного сообщения в момент отсчёта при ФИМ происходит изменение положения импульса постоянной амплитуды и длительности относительно середины канального интервала от  +∆t_m до – ∆t_m. Промодулированные импульсы с выхода КМ, импульсы синхронизации от генератора синхронизации (ГИС), а также импульсы датчика служебной связи (ДСС), датчика сигналов управления и вызовов (ДУВ) объединяются. В результате получается групповой сигнал u_гр (t). Для обеспечения работы канальных модуляторов и дополнительных устройств последовательности импульсов с частотой дискретизации F_д, сдвинутые относительно первого канала на i∆t_к, где i – номер канала. Таким образом, моменты начала работы КМ определяются запускающими импульсами от РК, который определяет моменты подключения к общему широкополосному каналу соответствующего абонента или дополнительного устройства.

Полученный групповой сигнал u_гр(t) подаётся на вход регенератора (Р), который придаёт дискретным сигналам различных каналов одинаковые характеристики, например одинаковую форму импульса. Все устройства, предназначенные для образования сигнала u_гр(t): КМ₁ … КМ_N, РК, ГИС, ДУВ, ДСС, Р – входят в аппаратуру объединения сигналов (АО), которая осуществляет объединение во времени всех сигналов и формирует групповой сигнал. Далее сигнал может передаваться на следующую станцию по проводным соединительным линиям или с помощью радиосвязи.

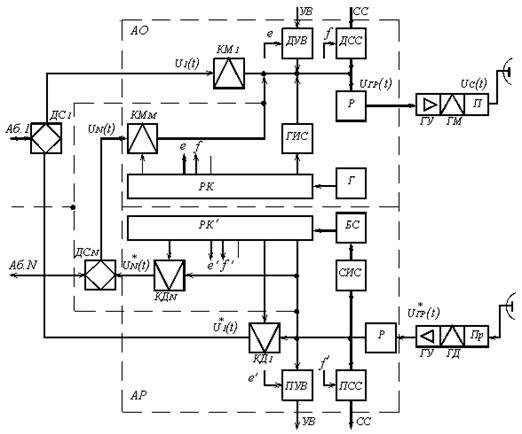

Рисунок 1.4.1 – Упрощённая структурная схема оконечной станции системы связи с ВРК

На приёме выделенный сигнал u^*_гр(t) подаётся на входы всех канальных демодуляторов КД₁ … КД_N и приемников служебной связи (ПСС), управления и вызова (ПУВ).

Канальные демодуляторы осуществляют разделение  u^*_гр(t) на отдельные канальные сигналы, представляющие собой дискретные отсчёты, и восстановление по этим отсчётам непрерывных сообщений u^*₁(t) … u^*_N(t), соответствующих поданным на входы КМ в АО. Для обеспечения временного разделения канальных сигналов необходимо, чтобы каждый из КД открывался поочерёдно только в соответствующие данному каналу интервалы времени ∆t_к. Это обеспечивается импульсами, снимаемыми с выходов РК′ аппаратуры разделения сигналов (АР), работающего аналогично РК в АО на передающем конце линии связи. Для обеспечения правильного разделения каналов РК′, который находится в АР, должен работать синхронно и синфазно с РК АО, что осуществляется с помощью импульсов синхронизации (ИС), выделяемых соответствующими селекторами (СИС) и блоком синхронизации (БС). Сообщения с выходов КД поступают к соответствующим абонентам через дифференциальные системы.

Помехоустойчивость систем передачи с ВРК во многом определяется точностью и надёжностью работы системы синхронизации и распределителей каналов, установленных в аппаратуре объединения и разделения каналов. Для обеспечения точности работы системы синхронизации импульсы синхронизации (ИС) должны иметь параметры, позволяющие наиболее просто и надёжно выделять их из последовательности импульсов группового сигнала u^*_гр(t). Наиболее целесообразным при ФИМ оказалось применение сдвоенных ИС, для передачи которых выделяют один из канальных интервалов ∆t_к в каждом периоде дискретизации Т_д (смотри рисунок 1.4.2).

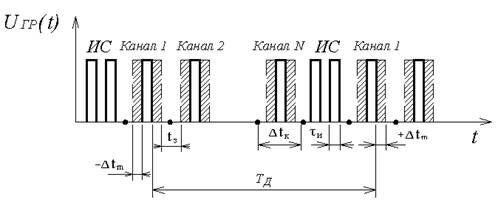

Рисунок 1.4.2 – Групповой сигнал при ВРК с ФИМ

Рекомендуемые материалы

Определим число каналов, которое можно получить в системе с ФИМ. На рисунке 1.4.2 показана последовательность импульсов при многоканальной передаче с ФИМ. Из рисунка следует, что

                                                             Т_д = (2∆τ_макс + τ_з)N_гр,                                                   (1.4.1)

где τ_з – защитный интервал; ∆τ_макс – максимальное смещение (девиация) импульсов. При этом полагаем, что длительность импульсов мала по сравнению с τ_з и ∆τ_макс.

Из формулы (1.4.1) получаем

;

Вместе с этой лекцией читают "Начальный период войны".

максимальная девиация импульсов при заданном количестве каналов

,

принимаем , поэтому

.

Учитывая, что при телефонной передаче Т_д = 125 мкс, получим при N_гр = 6  ∆τ_макс = 8 мкс, при N_гр = 12  ∆τ_макс = 3 мкс и при N_гр = 24  ∆τ_макс = 1.5 мкс. Помехоустойчивость системы с ФИМ тем выше, чем больше ∆τ_макс.

При передаче сигналов с ФИМ по радиоканалам на второй ступени (в радиопередатчике) может использоваться амплитудная (АМ) или частотная (ЧМ) модуляция. В системах с ФИМ – АМ обычно ограничиваются 24 каналами, а в более помехоустойчивой системе ФИМ – ЧМ – 48 каналами.
