Децентрализованные, централизованные системы
ОКС №7
Децентрализованные, централизованные системы

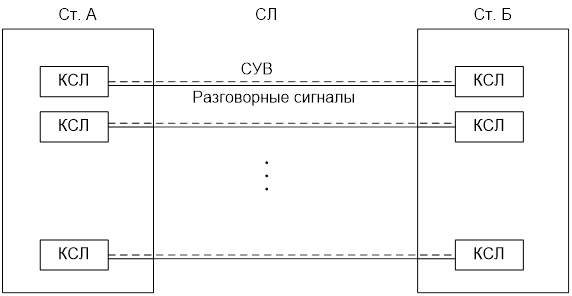

Все международные системы сигнализации №1 - №5, R1, R2, которые применялись на аналоговых каналах можно отнести к децентрализованным.
СУВ – сигналы управления и взаимодействия (линейные и регистровые сигналы).
КСЛ – комплект СЛ.
Достоинства:
· простота реализации;
· высокая живучесть системы.
Недостатки:
Рекомендуемые материалы
· разговорный канал занимался для передачи СУВ, а это время не оплачивается абонентом;
· возможно влияние разговорного канала на СУВ;
· невозможно реализовать алгоритм, который обеспечивает обнаружение и исправление ошибок при передаче СУВ.
Недостатки децентрализованной системы сигнализации были устранены в централизованных системах.

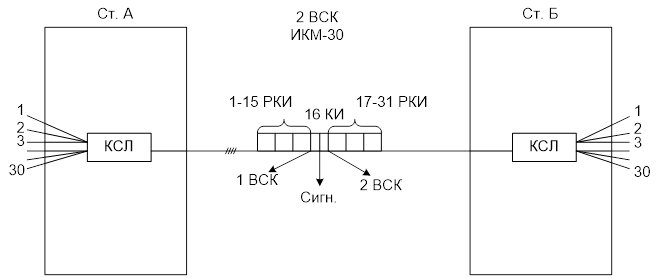

Прообразом централизованной системы сигнализации явилась сигнализация 2 ВСК в трактах ИКМ-30.
№ цикла | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
1 ВСК | СЦС | 1РКИ | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
2 ВСК | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 |
Вам также может быть полезна лекция "16 Методика определения значения и числа ремонтных размеров".
СЦС – сверхцикловая синхронизация.
Достоинства:
· использование одного и того же сигнального канала для передачи сигнальной информации в нескольких разговорных каналах. Каждый ВСК обслуживает свои 15 РКИ.
· возможность контроля и обнаружения ошибок при передаче СУВ на уровне цикловой, сверхцикловой синхронизации.
Недостатки – жесткое закрепление сигнальных каналов за разговорными, т. е. неэффективное использование ресурсов сигнального канала при отсутствии сигнальной информации.
Общеканальная система сигнализации появилась с внедрением на сетях станции с программным управлением, когда функции по обработке сигнальной информации стало возможным реализовать не на аппаратном уровне, а на программном.
