Схема с общим коллектором

Лекция № 5.

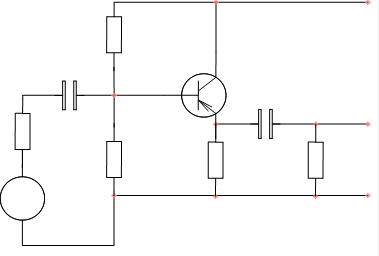

1. Схема с общим коллектором.

2. Отрицательно обратные связи в уменьшительных каскадах.

1. Этот каскад часто входит в схемы как каскад сопряжения, имея специфические R_вх  и  R_вых .

Не дает большого усиления по мощности и не дает усиления по напряжению.

Рекомендуемые материалы

Эквивалентная схема:

1)  R_вх=R₁//R₂//r_вх;

r_вх==;

R_вх= ;

β=50;

R_э  //R_н=1 кОм;

R_вх=51 кОм.

2). R_вых = R_э // (r_э+);

Так как     ~ 0;

=>  R_вых = R_э // r_э.

3). K_I=;

I_н=(β+1)I_б;

K_I=(β+1) I_б   .

4). К_н= К_I β+1)   < 1;

К_{н_}-> 1не усиливает входного напряжения.

Фаза выходного напряжения.

2. Большинству эл. усилителей требуется отрицательная обратная связь, чтобы при изменении частоты, амплитуды входного сигнала, а также температуры; коэффициенты усиления оставались постоянны и для придания схеме спец. свойств.

U_д=U_вх-U_ос;

K_нос=;

K_нос=;

dK_нос=;

К_н  -> 20%;

K_н=50,   j=0,1,   K_нос->0,5%.

С увеличением коэффициента отрицательной ОС равномерность частотной характеристики увеличивается, уменьшаются частотные искажения.

U_вх=U_у+U_oc;

U_oc=U_y k j.

Последовательная ООС по напряжению:

R_вхос= (1+К_н*j);

R_выхос=.

Последовательная ООС по току:

увел.  R_вх  и  R_вых.

R_вх=(1+К_jy;

R_вых=(1+К_j.
