Микросхема логического элемента
Лекция № 15.
![]() |

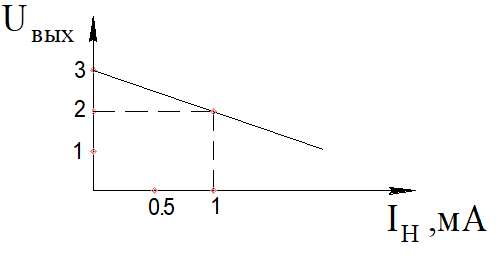

Уменьшение одиночного уровня ведет к уменьшению помехоустойчивости.
N – коэффициент разветвления по выходу.
N до 6 (с простым инвертором)
N до 10 (в общем случае)
Рекомендуемые материалы
4) Коэффициент объединения по входу.
Максимальное число входов, который может иметь логический элемент. С увеличением числа входов изза увеличения обратных токов уменьшается U* - помехоустойчивость.
Поскольку каждый вход имеет свою емкость, он подключается к выходу предыдущего элемента и увеличивает емкостную нагрузку.
Nоб.в8

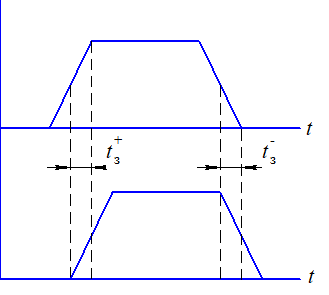

5) Быстродействие определяется временем средней задержки сигнала.
![]() |

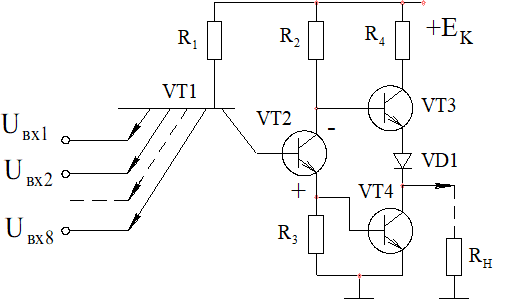

Микросхема логического элемента 8U-НЕ со сложным инвертором:
![]() |
1) Повышается помехоустойчивость.
2) Увеличивается нагрузочная способность.
Для увеличения быстродействия может быть применена технология ТТЛШ
tз cр=10НС (ТТЛ);
tз cр=2НС (ТТЛШ).
МДП (МОП) технология.
КМОП – комплиментарный МОП.

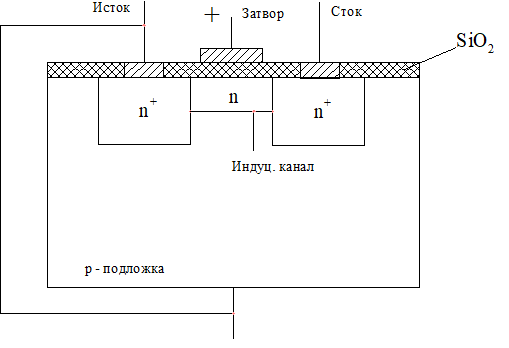

Применяется только полевые транзисторы с изолированным затвором.
![]() |
![]() |
![]() |

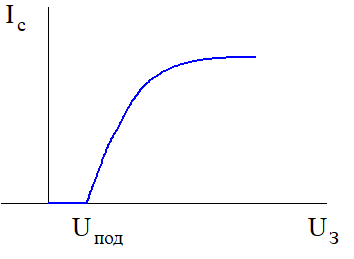

При увеличении напряжения на затворе образуется индуцированный канал.
Преимущества логических устройств на МОП – транзисторах:
1) Цепь управления МОП транзистора электрически изолирована от сигнальной цепи и почти не потребляет энергии.
2)МОП транзисторы просты в изготовлении по интегральной технологии и занимают значительно меньшую площадь кристалла, чем элементы на ТТЛ.
3)Выходная цепь в режиме хранения потребляет очень маленькую энергию.
Недостатки:

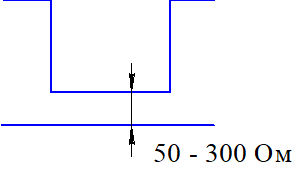

1) сопротивление канала открытого транзистора достаточно велика (от 50 до 300 Ом).
![]() |
2) время задержки выше, чем в схемах на ТТЛ. Время срабатывания определяется временем заряда паразитных емкостей, которые могут быть значительно существенными.
ТТЛ: Р=10мВт, tз ср=10нс;
МОП: Р=0,5мВт, tз ср=50нс .

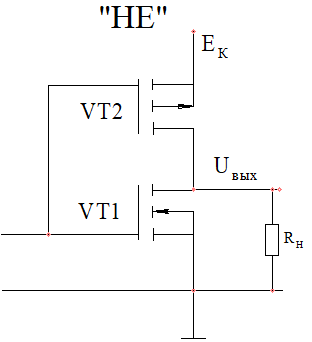

Логическая структура на КМОП
КМОП улучшенная структур МОП.
![]() |
Потребляемую мощность можно сократить до минимума, если обеспечить такое управление транзисторами, при котором открытое состояние одного транзистора соответствует закрытому состоянию другого транзистора.
Пусть появился входной сигнал (положительный), в этом случае транзистор VT1 открывается, поскольку входное напряжение на затворе больше, чем пороговый уровень.
VT2 закрыт, поскольку напряжение сток-затвор меньше нуля.
Вследствие высокого сопротивления канала закрытого транзистора и низкого сопротивления канала открытого транзистора, выходное сопротивление значительно уменьшается , и приблизительно равен нулю.
1) нагрузочная способность увеличивается, из-за того, что в любом из состояний один транзистор открыт, и на нагрузках пропускает большой ток. N=20 30
2) помехоустойчивость схем на полевых транзисторах выше U1 до 15В, Uпомехуст=(23)В.
3)коэффицинт объединения по выходу тоже выше, чем в ТТЛ схемах
Параметры | ТТЛ серии | МОП серии | |||
унивес | Высокого быстродействия | микромощные | КМОП | КМОП | |
К155 | К1531 | К1533 | 1564 | 561, 564 | |
Напряжение питания, В | 5 | 5 | 5 | 3 | 3 |
Uвых1, В | 2,4 | 2,7 | 2,5 | Uпит – 0,05 | Uпит – 0,05 |
Uвых0, В | 0,4 | 0,5 | 0,4 | 0,05 | 0,05 |
Коэффициент разветвления по выходу | 10 | 10 | 20 | 50 | 50 |
Коэффициент объединения по входу | 8 | 10 | 20 | 5 | 5 |
Время задержки tзср | 10 | 2 | 4 | 10 | 20 |
Uпом+, В | 0,4 | 0,3 | 0,4 | До 6В | 0,3UП |
Средняя потребяемая мощность, Рср, мВт | 10 | 20 | 1 | 0,1 | 0,02 (режим хранения) |
Iвх0., мА | 1,6 | 0,6 | 0,2 | 0,001 | 0,001 |
Iвх1., мА | 0,04 | 0,02 | Рекомендация для Вас - 14 Национально-государственное строительство. 0,02 | 0,001 | 0,001 |

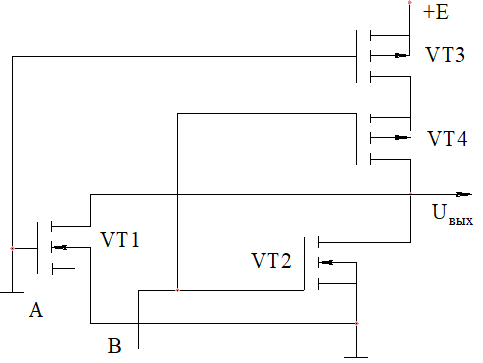

2 или НЕ, К1ЛБ722
![]() |
