Лекция № 1.

1.Электроника в современной технике.

2.Усилители. Их классификация и основные параметры.

Существуют два основных вида техники: аналоговая и цифровая. Аналоговая техника представлена усилителями, генераторами, преобразователями; цифровая – регистрами, триггерами, сумматорами и т.д.

Усилитель – это устройство управления энергией, при котором путем             затраты небольшого ее количества можно управлять энергией во много раз большей.

Если управляющая и управляемая энергии являются электрическими, то такой усилитель является усилителем электрических сигналов.



Рекомендуемые материалы

                                        Рис.1.1

Источниками сигналов могут быть различные преобразователи неэлектрических сигналов в электрические. Нагрузкой могут быть устройства, преобразующие электрические сигналы в неэлектрические (громкоговорители, индикаторы, обмотки, реле).

Классификация усилителей:

1. по типу используемых усилительных элементов

· ламповые усилители

· транзисторные усилители

2. по количеству усилительных каскадов

· однокаскадные усилители

· двухкаскадные усилители

· трехкаскадные усилители

· многокаскадные усилители

3. по частотному диапазону

· низкочастотные усилители

· высокочастотные усилители

· резонансные усилители

· полосовые усилители

· усилители постоянного тока или напряжения

4. по уровню сигналов

· малосигнальные усилители

· мощные усилители

5. по типу связи с источником сигнала

· непосредственная связь

· R-C-связь

· трансформаторная связь

Основные параметры и характеристики усилителей.

Все характеристики и параметры усилителей можно разделить на три основные группы:

1. входные параметры

2. выходные параметры

3. передаточные характеристики

К входным характеристикам относят: допустимые значения входного напряжения или тока, входное сопротивление, входная емкость (на высоких частотах).

К выходным характеристикам относят: допустимые значения выходного напряжения и тока, мощность, сопротивление, выходная емкость.

Основными передаточными характеристиками являются коэффициенты усиления:

; ; ;

K_U = U_вых/U_вх ;  K_I = I_вых/I_вх ;  K_P = P_вых/P_вх ;

Для количественной оценки динамических свойств частотной области используют частотные характеристики.



Df = f_в - f_н

Уменьшение коэффициента усиления частот определяет частотное искажение, которое численно характеризуется следующим образом:

M_н = K₀/K_н ;

M_в = K₀/K_в.

Частотные искажения нелинейны, это значит, что они не меняют форму сигнала и не дают дополнительных гармонических составляющих.

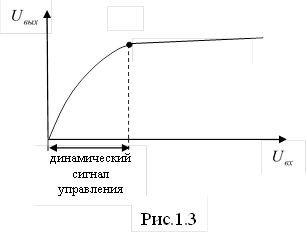

Амплитудная характеристика
