Лекция 15. Соединения зацеплением

Шпоночные соединения. Соединение двух соосных цилиндрических деталей (вала и ступицы) для передачи вращающего движения между ними осуществляется с помощью шпонки - специальной детали, закладываемой в пазы соединяемых вала и ступицы.

На основные виды шпонок имеются ГОСТы, которые предусматривают размеры их поперечных сечений и соответствующих пазов в валу и втулке в зависимости от диаметра вала. Длина шпонки выбирается исходя из длины ступицы, но ее исполнительная длинна, должна быть стандартной.

Шпоночные соединения разделяют на соединения ненапряженные и напряженные.

Наибольшее распространение получили ненапряженные шпоночные соединения, сочетающиеся с посадкой ступицы на вал с гарантированным натягом, которые обеспечивают хорошее центрирование и высокую работоспособность соединения. К ненапряженным шпоночным соединениям относятся соединения призматической шпонкой, сегментной шпонкой и круглой шпонкой. Наиболее распространены соединения призматической шпонкой (рис. 50).

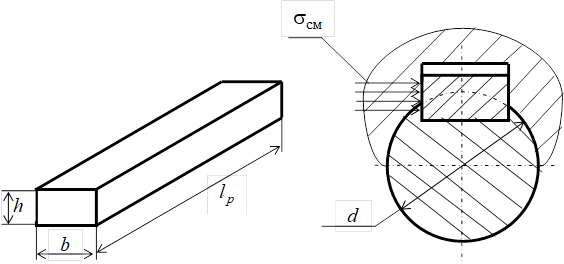

Эти шпонки имеют прямоугольное поперечное сечение. Размеры  этих  шпонок  и пазов в вале и ступице регламентированы ГОСТом 23360-78 в зависимости от диаметра вала. Размеры  подобраны таким образом, что среза шпонки не происходит, поэтому  шпонку проверяют по напряжениям смятия. При расчете принимается, что сила давления ступицы на выступающую часть шпонки равномерно распределена как по высоте, так и по длине шпонки.

                                                         Рис. 50

Рекомендуемые материалы

Условия прочности на смятие в этом случае будет иметь вид:

,

где T -  вращающий момент, передаваемый валом;

       d  - диаметр вала;

       h -  высота шпонки;

        -  глубина шпоночного паза в валу;

       рабочая длина шпонки.

К напряженным шпоночным соединениям относятся соединение клиновыми шпонками (рис. 51). К ним относятся соединения  врезной клиновой шпонкой, шпонкой на лыске, фрикционной шпонкой и тангенциальной шпонкой. Клиновые шпонки создают напряженное соединение и могут передавать вращающий момент, осевую силу и ударные нагрузки.

                                                     Рис. 51

Область применения врезных клиновых шпонок ограничена по следующим причинам:

1)  они вызывают радиальные смещения оси ступицы по отношению к оси вала, что приводит к биению насаженной детали;

2) не обеспечивают необходимой прочности соединения в том случае, когда вал работает с реверсивным движением, которое вызывает ослабление шпоночного соединения;

3) вызывает большую концентрацию напряжений в углах паза.

 В точном машиностроении и в ответственных соединениях их не применяют.

 В отличие от призматических шпонок, у клиновых шпонок рабочими гранями являются широкие грани, а на боковых гранях имеется зазор. Одна из широких граней шпонки имеет по длине уклон 1:100, обеспечивающий самоторможение клиновой шпонки. При  соединении врезной клиновой шпонкой впадина паза на валу не имеет уклона относительно оси вала, а впадина паза в ступице имеет по длине уклон относительно оси, соответствующий уклону клина, т.е. 1: 100.

Для установки шпонки на лыске на валу выполняется плоский срез (лыска). Такая обработка значительно меньше ослабевает вал. В ступице устанавливаемой детали делается паз с уклоном 1:100.

Грань фрикционной шпонки, которая соприкасается с валом, выполняется цилиндрического радиуса, равного радиуса вала. К достоинству фрикционной шпонки относится то, что ее применение не приводит к  ослаблению сечение вала. Она требует лишь паза в ступице устанавливаемой детали с уклоном 1:100. Несущая способность фрикционной шпонки меньше, чем врезной. В основном ее применяют, если требуется часто передвигать ступицу вдоль вала или смещать в угловом направлении.

Нагрузка в соединении с фрикционной шпонкой передается только за счет трения, возникающего на контактируемых поверхностях. Поэтому это соединение можно использовать как предохранительное при перегрузках.

Тангенциальная шпонка состоит из двух односкосных клиньев, прижатых  друг к другу скошенными гранями. Узкие грани шпонки параллельны и являются рабочими. Параллельность рабочих граней позволяют изготавливать пазы на валу и в ступице  без уклона. В сечении соединения одна из широких граней шпонки располагается касательно к окружности вала.

Допустимая сила между врезной клиновой шпонкой и валом определяется из расчета на смятие по треугольной по ширине шпонки эпюре давлений, которая образуется в результате забивки шпонки и действия вращающего момента.

Прочность по смятию широкой грани у шпонки, поставленной с предварительной затяжкой:

;

где Т - вращающий момент;

       b - ширина шпонки;

       l_p - рабочая длина шпонки;

        f - коэффициент трения (f = 0,15 ... 0,2);

        d - диаметр вала.

Соединения шпонки на лыске рассчитывают  на прочность по смятию по тем же зависимостям, что и клиновые врезные шпонки.

При расчете прочности соединения фрикционной шпонкой делается допущение, что момент сил трения, приложенный к фрикционной шпонке, не изменяет формы первоначальной эпюры напряжений s₁.

Условие прочности в этом случае имеет вид:

При расчете на прочность соединения тангенциальной шпонкой принимается, что вся нагрузка со стороны ступицы на шпонку воспринимается ее узкой гранью. Трением между поверхностями ступицы и вала, возникающим при заклинивании шпонок пренебрегают.

Условие прочности на смятие по узкой грани тангенциальной шпонки имеет вид:

,

где Т - вращающий момент;

       t - толщина шпонки;

       l_p - рабочая длина шпонки;

       d - диаметр вала;

       с - ширина фаски.

         Шлицевые соединения. Шлицевые соединения можно рассматривать как многошпоночные, когда шпонки выполнены заодно с валом. Шлицевые соединения имеют ряд преимуществ по сравнению со шпоночными соединениями:

1) детали, установленные на шлицевых валах, лучше центрируются и имеют более точное направление при перемещении вдоль оси вала;

2) обеспечивается возможность передачи большего вращающего момента;

3) значительно меньше ослабления вала;

4) выше прочность шлицевых валов при действии динамических нагрузок.

Поэтому  шлицевые соединения нашли широкое  применение в автотракторной, станкостроительной и самолетостроительной промышленности.

Основным расчетом считается расчет на износ. Условие износостойкости имеет вид:

где  вращающий момент, передаваемый соединением;

        рабочая длина соединения;

       статический момент единицы длины рабочей поверхности шлицев относительно оси вала;

где  число шлицов;

       высота поверхности контакта шлицов;

      средний диаметр поверхности контакта;

       допускаемое среднее давление из расчета на износ.

Для прямобочных шлицевых соединений средний диаметр поверхности контакта и высоту поверхности контакта рассчитывают по следующим зависимостям:

Лекция "5 Биологический этап рекультивации" также может быть Вам полезна.

где  наружный диаметр шлицевого вала;

        внутренний диаметр шлицевого вала;

        размер фаски.

Для эвольвентных шлицевых соединений эти размеры приближенно определяют по следующим зависимостям:

где модуль.
