Принципиальная схема контура рабочего тела

Лекция №10

Вид сбоку (рис. 24)

На рисунке представлены: 3 корпуса: БС, ПП, ИСП (контур р/т)

1.- жалюзийные устройства БС;

2.- ПТО ПП (трубки Фильда, внутри  жидкий Na);

3.- ПТО ИСП (трубки Фильда, внутри  жидкий Na).

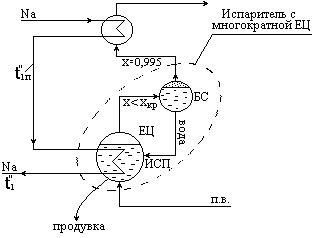

Принципиальная схема контура рабочего тела:

ПГ – обратного типа, т.е. среда с большим давлением в корпусе, а с меньшим давлением в межтрубном пространстве. Р₂>Р_1.Давление Na мало.

Рекомендуемые материалы

Р₂ »5¸10 бар,

q Стремление применить трубки Фильда с контролем протекания Na,

q Организовать кипение воды в большом объёме, т.е. внутри корпуса испарения, следовательно, можно организовать продувку.

С ПГ на Na важно избежать отложение.

В целом ПГ получается дороже и ненадёжнее т.к.:

1)3^и корпуса,

2) опускные, подъёмные трубки,

3) F_пто – сложная, т.к. трубка Фильда – 3^х слойная.

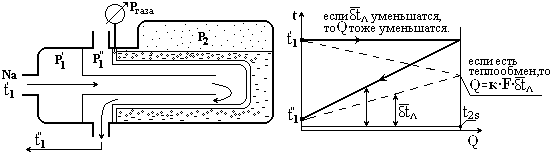

Рассмотрим более подробно конструкцию трубки Фильда:

ъ

1 - наружный чехол трубы Фильда;

2 - внутренняя труба Фильда;

3 - внутренняя труба;

4 - проточки в которых циркулирует индикатор утечки;

5.-теплоизолятор.

(Р₂>Р₁)

Протечки H₂O в Na не допускаются.

ПГ «Энрико Ферми»

1 - внутренний корпус;

2 - змеевиковое ПТО (ЭКО, ИСП, ПП);

3 - уровень Na;

4 - газ (He или Ar);

5 - разрывная мембрана;

6 - кольцевые коллектора;

7 - дыхательные отверстия.

Мембрана «5» рассчитана на определённое давление разрыва.

Протечки допускаются.

1) Na – He р/а (2^х контурная ЯППУ);

2) Предохраняющее устройство на случай контакта Na c H₂O;

3) ПТО – однослойная, из обычных труб в форме змеевиков;

4) Среда с меньшим давлением (Р₁) в корпусе, с высоким (Р₂) в трубах;

5) ПГ прямоточный (ПЦ).



2Na+H₂O=2NaOH+(H₂)+Q

Na – имеет высокую теплопроводность, огромный , из-за этого температура стенки ПТО близка к температуре теплоносителя. Малейшие колебания температуры теплоносителя влияют на температуру ПТО, из-за этого возникают большие температурные напряжения.

Для всех участков одна общая поверхность.

Границы ЭКО, ИСП, ПП, зависят от Д_пг

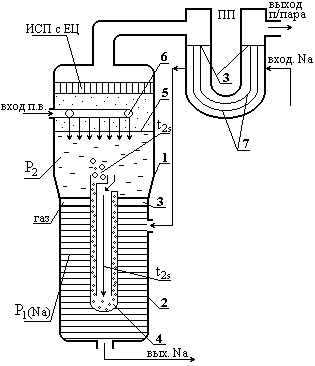

БН-350 Рис. 26  АЭС Шевченко

            АТЭЦ - N_эл

- Q_т

- опреснение воды

(3^х контурная схема)  Na – нерадиоактивный  ПГ= ИСП + ЕЦ + ПП

1 - толстый корпус (Р₂);

2 - тонкий корпус (Na);

3 - трубная доска;

4 - парогенирирующий элемент - трубка Фильда – контур ЕЦ (~1000штук)

5 - уровень зеркала испарения;

6 - кольцевой коллектор раздачи;

7 - U образные трубки.

По сравнению с Рис.24 роль БС выполняет толстый корпус 1, т.к. ПГ вертикальный, то высота парового пространства большая. Имеется хорошая гравитационная сепарация.

Хорошая надёжность ПГ, т.к. трубка Фильда работает при t_2s

Плохая трубная доска;

На дне трубки откладывается шлам, забивается трубка Фильда;

В лекции "Видовой стереотип поведения и лабильные поведенческие реакции" также много полезной информации.

ЧССР  БН-350  стр.17 – ст.27

Металлоёмкость.

Реактор БН – 600 с тремя турбинами К-200-130

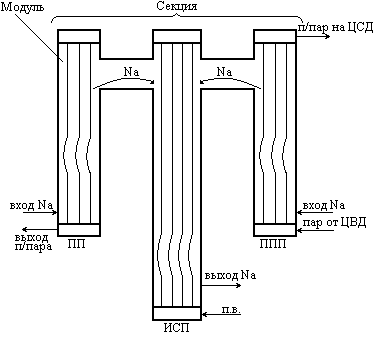

Р₀=130 бар  t₀/t_пп= 505/505⁰С; Секционный – модульный ПГ (прямоточный ПГ)

смотри рис.28.

Секция = 3 модуля. В 1^ом ПГ 8^мь секций по 3^и модуля. Всего 6 ПГ по 2^а на 1^у турбину
