ЛЕКЦИЯ 3
ТЕМА:-Измерение электрических напряжений
Схема измерения электрических напряжений отличается от схемы измерения тока тем, что измерительный прибор подключается к участку электрической цепи, на котором необходимо измерить напряжение – параллельно. В обобщенном виде она показана на Рис.1.

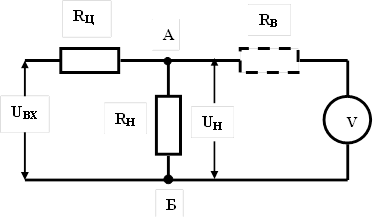

Рис.1. Схема подключения вольтметра при измерении электрического напряжения.
Рекомендация для Вас - Индустрия туризма.
(RЦ – эквивалентное сопротивление электрической цепи, включающее все элементы по которым подается напряжение, RН – электрическое сопротивление участка цепи на котором измеряется напряжение, RВ – электрическое сопротивление измерительного прибора, V – вольтметр).
Напряжение UВХ подается на электрическую цепь, состоящую из элементов RЦ и RН. Необходимо измерить напряжение, падающее на сопротивлении RН. Вольтметр – V подключаем к зажимам А и Б, как показано на Рис.1.
Для измерения постоянного напряжения используется амперметр постоянного тока с добавочным сопротивлением (не Рис.1. добавочное сопротивление показано пунктиром). Введение добавочного сопротивления необходимо для повышения электрического сопротивления амперметра, так как собственное сопротивление амперметра очень мало. Измерительный прибор, обеспечивает малую погрешность, вносимую измерительным прибором только в том случае, когда собственное сопротивление прибора RВ >> RН.
В вольтметрах данного типа измерение напряжения заменяется измерением тока. Напряжение между зажимами А и Б можно выразить через ток и сопротивление в цепи вольтметра UR= IB RB отсюда
. Постоянная амперметра
. Ее можно преобразовать к виду
, откуда получаем
. Константы C и RB – величины постоянные, что обеспечивает линейность шкалы вольтметра.
Измерение переменных напряжений производится либо вольтметрами постоянного тока с выпрямителем, либо вольтметрами электромагнитной системы.
При измерении напряжений низкого уровня или при измерении напряжений в схемах, содержащих операционные усилители, трудно обеспечить выполнение неравенства RB >> RH , поэтому широкое распространение получили электронные измерительные приборы.
