Конструкции и типы насосных станций
Конструкции и типы насосных станций.
Тип водопроводной насосной станции диктуется ее назначением и подачей, видом и режимом источника водоснабжения, типом и характеристикой основного насосного оборудования, климатическими условиями, рельефом и гидрогеологическим строением местности.
Тип канализационной станций определяется, главным образом, глубиной заложения подводящего коллектора, объемом сточных вод и регулярностью их поступления, гидрологическими условиями (в частности наличием грунтовых вод), типом устанавливаемых насосов.
Сочетания указанных условий позволяет классифицировать насосные станции по следующим признакам:
· по характеру основного оборудования насосные станции могут быть:
а) с центробежными насосами;
б) с осевыми, диагональными, горизонтальными или вертикальными насосами;
в) с объемными насосами;
· по расположению лопастных насосов относительно уровня воды в приемном резервуаре (водозаборе или РЧВ) насосные станции подразделяются:
Рекомендуемые материалы
а) на станции, где насосы, располагаются с положительной высотой всасывания;
б) на станции, где насосы работают с подпором.
· по расположению относительно земли насосные станции могут быть:
а) заглубленные ( шахтного типа );
б) частично заглубленные;
в) наземные.
На рисунке 2 представлены различные схемы зданий водопроводных насосных станций.

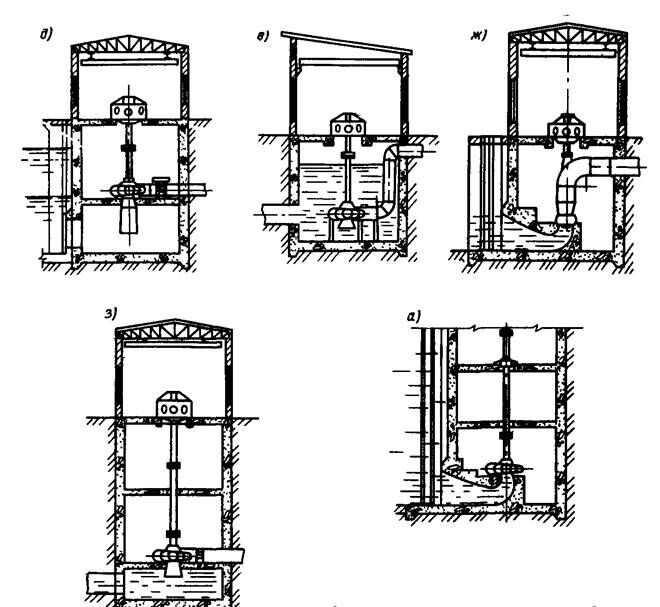

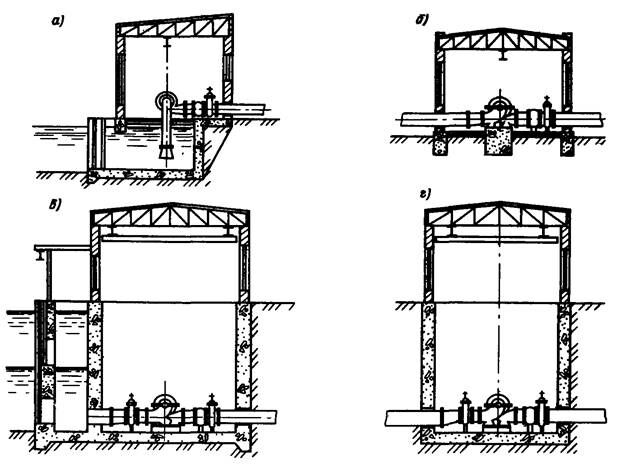

Рис. 2. Конструктивные схемы зданий водопроводных насосных станций
а, б – наземные насосные станции; в, г, д, е, ж, з, и – заглубленные насосные станции (в, г, д, е – здания камерного типа; ж – здание блочного типа; з, и – здания шахтного типа)
а – здание насосной станции, совмещенное в водозабором
б – раздельное размещение здания насосной станции с водозабором;
в – здание насосной станции с «сухой камерой» объединенное с водозаборными сооружениями;
г - здание насосной станции с «сухой камерой» расположенное на удалении от водозаборных сооружений;
д - здание насосной станции с «мокрой камерой» совмещенное с водозаборными сооружениями (насосные агрегаты располагаются в сухом помещении над камерой);
е - здание насосной станции с «мокрой камерой» совмещенное с водозаборными сооружениями (насосные агрегаты располагаются в камере);
ж – здание блочного типа совмещенное с водозабором;
з – шахтно-камерная конструкция здания насосной станции;
и – блочно-камерная конструкция здания насосной станции.
Конструктивные решения зданий водопроводных насосных станций в этом отношении могут быть весьма разнообразными. Общей чертой, характерной для насосных станций, которые забирают воду из открытых водоисточников, является заглубление станции для обеспечения необходимой высоты всасывания или подпора насосов при всех колебаниях уровня. Подземная часть здания всегда подвергается большим нагрузкам от давления грунта и грунтовых вод, и поэтому ее выполняют, исходя из соображений прочности и водонепроницаемости в виде массивных железобетонных конструкций. Наиболее часто встречающимися конструкциями подземных частей насосных станций, совмещенных с водозаборным сооружением, является блочная и камерная.
Блочная конструкция характерна для крупных насосных станций, оборудованных высокопроизводительными вертикальными центробежными и осевыми насосами. Всасывающие трубы этих насосов имеют сложную пространственную форму; трубы устраивают в монолитных массивных бетонных блоках, являющихся одновременно и фундаментом здания.
При камерном типе здания станции его подземная часть выполняется в виде тонкостенной полой конструкции - камеры. В зданиях насосных станций с сухой камерой последняя отделена от водоприемного сооружения сплошной стенкой, через которую проходят всасывающие тубы насосов. Колебания уровня при этом, могут быть какими угодно. Здания станции камерного типа с мокрой камерой оборудуются, как правило, осевыми насосами с вертикальным валом; здания с сухой камерой - насосами любого типа.
Здания насосных станций, выполненных раздельно от водоприемных сооружений, могут быть камерного или так называемого незаглубленного типа. В первом случае они выполняются заглубленными или частично заглубленными с сухой камерой, во втором случае они находятся на некотором удалении от источника водоснабжения и располагаются преимущественно на поверхности земли. Здания станции незаглубленного типа представляют собой обычное здание промышленного назначения с отметкой пола всегда выше отметок уровня воды в водоисточнике или грунтовых вод. Насосные агрегаты устанавливаются на отдельные фундаменты, несвязанные конструктивно со зданием станции. Вода забирается всасывающими трубами достаточной протяженности непосредственно из источника или из специального водоприемного колодца. Здания насосной станции незаглубленного типа оборудуют центробежными насосами с горизонтальным валом.
Здания канализационных насосных станций выполняют в подавляющем большинстве случаев заглубленными или частично заглубленными камерного типа с сухой камерой (рис. 3).
По форме здания насосной станции в плане различают;
а) круглые здания;
б) прямоугольные.
Круглая форма здания удобна при производстве работ опускным способом, но в отношении размещения оборудования, трубопроводов и подъемно - транспортных средств она менее удобна, чем прямоугольная.
При малом заглублении станции и большом числе насосов целесообразно выполнять здание насосной станции прямоугольного типа.
По характеру управления насосные станции могут быть:
а) с ручным управлением - все операции по выключению и включению агрегатов производятся обслуживающим персоналом;
б) автоматические - все операции по управлению выполняются соответствующими приборами;
в) с дистанционным управлением - выключение и включение агрегатов выполняется из диспетчерского пункта, значительно удаленного от станции.
По расположению приемного резервуара относительно машинного зала насосные станции бывают:
а) совмещенного типа;
Информация в лекции "Исследования эффективности рекламоносителей" поможет Вам.
б) с раздельным расположением резервуара.

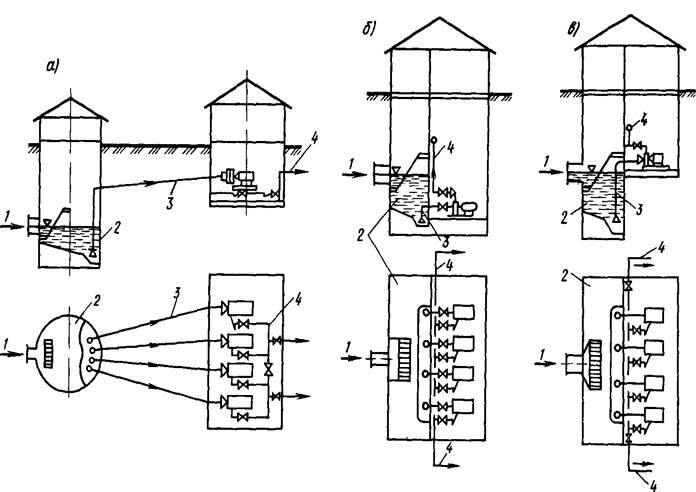

Рис. 3. Схемы канализационных насосных станций
а – раздельная;
б – совмещенная;
в – совмещенная на скальных грунтах.
