Свойства матрицы проводимости
Лекция 9
Свойства матрицы проводимости:
1. При отсутствии в сети трансформаторов с комплексными коэффициен-тами трансформации, матрица является симметричной, то есть выполняется принцип взаимности Yij = Yji ;
2. Матрица является слабозаполненной, так как содержит большое коли-чество нулевых элементов. Причина - если узлы не связаны между собой, то их взаимная проводимость равна нулю (yij = 0), а в реальных сетях каждый узел связан с небольшим числом узлов;
Свойства 1 и 2 используются для компактного хранения матрицы проводимостей в памяти ЭВМ ( хранятся только ненулевые элементы). Коли-чество собственных проводимостей равно количеству узлов в сети, количество взаимных проводимостей равно числу ветвей ( с учетом симметричности мат-рицы).
3. Матрица проводимостей неособенная, то есть её определитель , следовательно она имеет обратную матрицу.
Пример: Составить матрицу проводимостей для схемы
1 | 2 | Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание -10% Все письменные КМ под ключ за 3 суток! (КМ-6 + КМ-7 + КМ-8 + КМ-9 + КМ-10) ЮВС007 - Привод цепного транспортера с двухступенчатым цилиндрическим вертикальным соосным однопоточным редуктором с косозубыми передачами внешнего зацепления -30% Русский язык и культура речи (темы 1-7, итоговый, компетентностный тест) КМ-2. Измерения электрических физических величин. Тестирование - 75% 3 | 4 | 5 | 6 | 7 | 8 | |
1 | y11 | -y12 |
| -y14 |
|
| -y17 |
|
2 | -y21 | y22 | -y23 |
|
|
|
|
|
3 |
| -y32 | y33 |
| -y35 |
|
|
|
4 | -y41 |
|
| y44 | -y45 |
|
|
|
5 |
|
| -y53 | -y54 | y55 | -y56 |
| -y58 |
6 |
|
|
|
| -y65 | y66 |
| -y68 |
7 | -y71 |
|
|
|
|
| y77 | -y78 |
8 |
|
|
|
| -y85 | -y86 | -y87 | y88 |

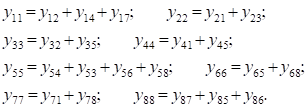

Собственные проводимости узлов схемы:
В памяти ЭВМ запоминается верхняя половина матрицы (её ненулевые элементы).
Система уравнений (4) – это система уравнений узловых напряжений в форме баланса токов и содержит n уравнений относительно n напряжений в узлах. В таком виде она не может дать искомое решение для всех комплекс-ных напряжений, так как:
1. Если является решением ( i= 1 … n ) системы уравнений, то тоже является решением, так как это соответствует пово-роту всех векторов напряжения на угол . Множитель входит во все решения и может быть сокращен. Задавая разные значения можем получить множество решений системы уравнений;
2. Если в узлах не задать (не зафиксировать) ни од-ного напряжения, то можно получить решение, не имею-щее практического смысла (например, отрицательные напряжения в узлах, либо напряжения не соответствую-щие своему классу напряжений и т. д.). При этом баланс токов в узлах будет соблюдаться.
Решение этой проблемы: в сети выбирают один (или несколько) узлов, в которых фиксируют модуль и угол напряжения. Это узлы с фиксацией векто-ра напряжения (ФВ). Такие узлы называются базисными или опорными по напряжению = const. В сети должен быть хотя бы один такой узел. Во всех остальных узлах схемы напряжения рассчитывается относи-тельно опорного. В схеме им соответствуют, как правило шины электростан-ций или мощных подстанций. Как правило опорный узел по напряжению сов-падает с балансирующим по мощности. Для упрощения расчетов часто задают .
Выделение в схеме сети опорных узлов с ФВ (которые совпадают с ба-лансирующими) приводит к необходимости исключения из системы (4) урав-нений, соответствующих этим узлам (т.к. уменьшается число неизвестных нап-ряжений).
Пример:
Запишем для схемы систему уравнений вида (4):
Система уравнений в матричной форме:
В качестве спорного узла выберем узел 4. Напряжение в нём задано. Нужно исключить уравнение, соответствующее данному узлу 4, т.е. четвёртую строку в матрице и в вектор - столбцах. В матрице выделим столбец и строку, соответствующие опорному узлу – номер 4.

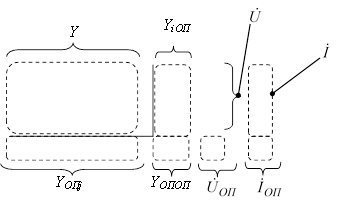

В матрице и векторах выделяются блоки и субвектора:
YiОП – вектор – столбец взаимных проводимостей между узлами сети и опорным узлом;
YОПj – вектор – строка взаимных проводимостей между опорным узлом и другими узлами сети;
Y – неполная матрица проводимостей, получаемая из полной удалением строк и столбцов соответствующих опорным узлам;
YОПОП – собственная проводимость опорного узла;
- заданные напряжения в опорных узлах и токи в них;
- вектор искомых напряжений в узлах сети;
- вектор заданных токов в узлах сети.
С учётом этого в блочной форме система уравнений может быть записана:
.
Удаляем элементы (блоки), соответствующие уравнениям опорных узлов - YОПj, YОПОП, IОП. Тогда по правилам умножения блочных матриц получаем:
.
Переносим известные величины в правую часть:
.
Это система уравнений установившегося режима в матричной форме.
Это уравнения в виде баланса токов.
В результате преобразований можно получить другой вид этой системы урав-нений:
.
При задании в узлах сети нелинейных источников тока (генераторы или нагрузки с постоянной мощностью), установившийся режим описывается нели-нейными уравнениями:
Эти уравнения – нелинейные уравнения установившегося режима в форме баланса тока. При задании в узлах нелинейных источников тока установив-шийся режим сети можно описать, также, нелинейными уравнениями в форме баланса мощности.
В лекции "11.3. Движение жидкости в безнапорных трубопроводах" также много полезной информации.
В результате преобразований уравнения баланса мощности в матричной форме будут иметь вид:
Здесь - диагональная матрица, на главной диагонали которой рас-
положены сопряженные комплексы напряжений.
