Развертки

1. Развертки

Развертывание выполняют для получения точных отверстий после сверления, зенкерования или растачивания. Достигается точность, соответствующая 6…9 квалитету, и шероховатость R_a = 0,32…1,25 мкм.

Высокая точность и качество поверхности при развертывании обеспечиваются малыми припусками (0,05…0,25 мм для чистовых и 0,15…0,5 мм для черновых) и срезанием весьма тонких стружек, благодаря наличию у разверток сравнительно большого числа зубьев (6…14) и малого угла φ.

Развертки бывают:

• Хвостовые и насадные;

• цилиндрические и конические;

• ручные и машинные;

• быстрорежущие и твердосплавные;

• цельные и сборные.

Рекомендуемые материалы

3.1. Конструкция развертки

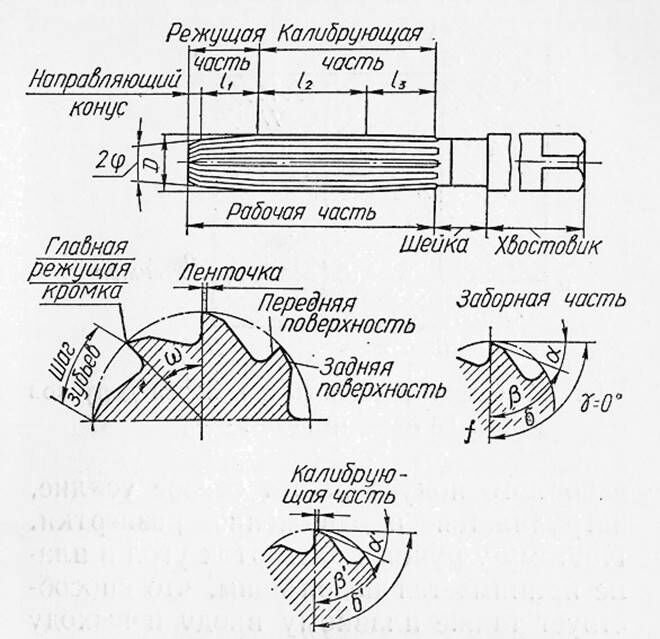

Рис. Цельная цилиндрическая ручная развертка

• Режущая часть

Угол φ у ручных разверток – 1⁰…2⁰, что улучшает направление развертки при входе и уменьшает осевую силу; у машинных при обработке стали φ = 12⁰…15⁰; при обработке хрупких материалов (чугуна) φ = 3⁰… 5⁰.

• Стандартные развертки делают с неравномерным окружным шагом с целью предупреждения появления в развертываемом отверстии продольных рисок. Из-за неоднородности обрабатываемого материала на зубьях развертки происходит периодическое изменение нагрузки, что ведет к отжиму развертки и появлению на обработанной поверхности следов в виде продольных рисок.

• Калибрующая часть состоит из двух участков: цилиндрического и участка с обратной конусностью. Длина цилиндрического участка около 75% от длины калибрующей части.

Цилиндрический участок калибрует отверстие, а участок с обратной конусностью служит для направления развертки в работе. Обратная конусность уменьшает трение об обработанную поверхность  и снижает разбивку. Т.к. при ручном развертывании разбивка меньше, то и угол обратной конусности меньше, чем у машинной развертки. При этом цилиндрический участок у ручных разверток может отсутствовать.

• Цилиндрическая ленточка на калибрующей части калибрует и выглаживает отверстие. Уменьшение ее ширины снижает стойкость развертки, однако повышает точность обработки и снижает шероховатость, т.к. уменьшает трение. Рекомендуемая ширина ленточки f = 0,08…0,5 мм в зависимости от диаметра развертки.

• Число зубьев z ограничивается их жесткостью. С увеличением z  улучшается направление развертки (больше направляющих ленточек), повышаются точность и чистота отверстия, но снижается жесткость зуба и ухудшается отвод стружки.  Z принимается четное -  для  облегчения контроля диаметра развертки.

• Канавки чаще выполняют прямыми, что упрощает изготовление и контроль. Для обработки прерывистых поверхностей целесообразно применять развертки с винтовым зубом. Направление канавок делается противоположным направлению вращения для избежания самозатягивания и заедания развертки.

• Задний угол выполняют небольшой (5⁰…8⁰) для повышения стойкости развертки. Режущую часть затачивают до остра а на калибрующей делают цилиндрическую ленточку   для повышения размерной стойкости и улучшения направления в работе.

• Передний угол принимают равным нулю.

3.2. Регулируемые развертки

Применяются для ремонтных работ.

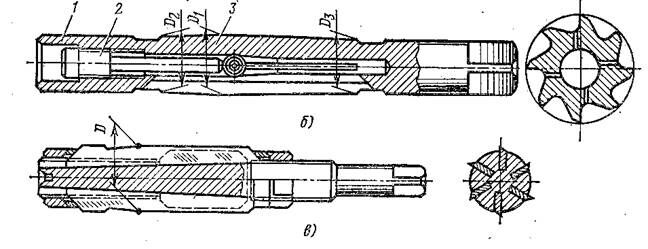

Ручная разжимная развертка (Рис.  б) имеет на корпусе прорезанные вдоль зубьев шлицы. В корпусе имеется коническое отверстие, куда помещается шарик. Перемещение шарика винтом в осевом направлении вызывает деформацию корпуса и увеличение диаметра развертки. Диапазон регулирования 0,16…0,5 мм  в зависимости от диаметра развертки.

Ручная раздвижная развертка (Рис. в). В корпусе выфрезерованы конусные пазы, в которые вставлены ножы. Перемещение ножей в осевом направлении приводит к изменению диаметра развертки. Предел регулирования 0,5…4,5 мм.

3.3. Конические развертки

Рекомендация для Вас - 23 Рождественский пост.

 Применяются для превращения цилиндрического отверстия в коническое или для калибрования цилиндрического отверстия.

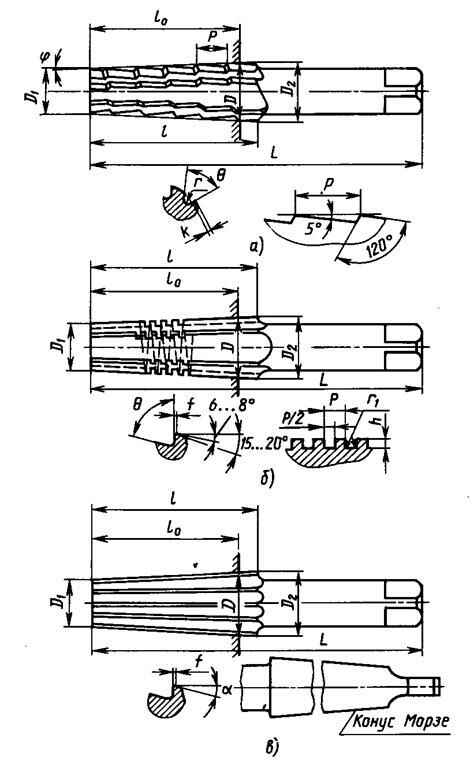

Конические развертки для конусов Морзе (Рис.) работают в комплекте из трех или двух штук:

• Обдирочная развертка (рис. а) снимает значительный припуск. Для облегчения работы режущую кромку делают ступенчатой. На конической образующей поверхности нарезают затылованный винтовой зуб. Направление резьбы совпадает с направлением резания. Эта развертка превращает цилиндрическое отверстие в ступенчатое.

• Промежуточная развертка (рис. б) имеет стружкоразделительные канавки в виде конической прямоугольной резьбы, по направлению противоположной обдирочной развертке. Шаг резьбы Р = 1,5…3 мм в зависимости от номера обрабатываемого конуса. Зубья незатылованные, с ленточкой      f =1…2 мм

• Чистовая развертка имеет прямые зубья по всей длине. Ленточка минимальна (0,05 мм). Шаг зубьев равномерный.
