Размещение труб
Размещение труб

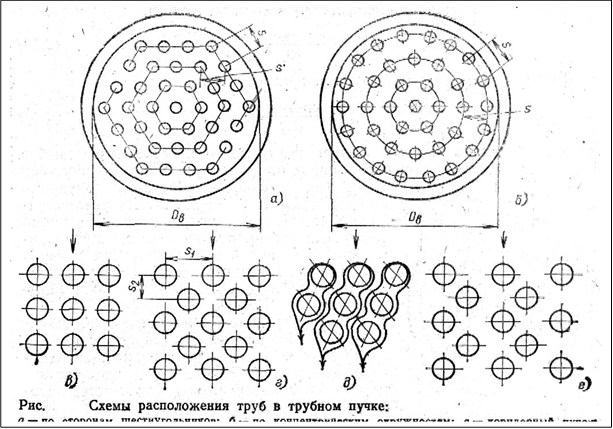

Размещение труб осуществляется: по ромбу, по многограннику, по окружностям, по углам квадрата и т.д.
Расстояние между трубами и их число строго регламентировано. Проходное сечение межтрубного пространства превышает проходное сечение труб в 2,5 – 3 раза. Если теплообмен происходит без изменения фазового состояния, то коэффициент теплоотдачи в межтрубном пространстве может быть значительно ниже коэффициента теплоотдачи в трубах. С целью интенсификации теплообмена увеличивают скорость теплоносителей с низшим коэффициентом теплоотдачи. Для чего теплообменники по теплоносителю, движущемуся в
трубах делают многоходовыми, а в межтрубном пространстве устанавливают сегментные или концентрические перегородки. Дымовые газы пропускают по трубам, а с учётом очистки воздух и пар направляют, как правило, в межтрубное пространство, причём воздух предварительно пропускают через фильтры. Теплообменники снабжены входными и выходными штуцерами, помимо них, могут быть приборные штуцерами, технологические, промывные и сливные.
где
с=10 – для стальных труб;
с=20 – для латунных (медных) труб.
D`/S. Число шестиугольников или окружностей | Общее число без учёта сегментов | Общее число труб по наружным окружностям |
1 | 7 | 7 |
2 | 19 | 19 |
4 | 61 | 62 |
6 | 127 | 130 |
8 | 217 | 223 |
10 | 331 | 341 |
12 | 469 | 485 |
14 | 631 | 653 |
16 | 817 | 847 |
18 | 1027 | 1066 |
20 | 1261 | 1310 |
Вам также может быть полезна лекция "10 Методика ведения занятий с детьми старшего дошкольного возраста". 21 | 1387 (1615) с учётом сегментов | 1441 |
