9.3. Реактивные гидротурбины

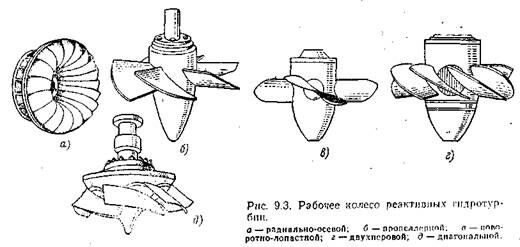

К реактивным гидротур­бинам относятся: радиально-осевые пропеллерные, поворотно-лопа­стные (включая двухперовую) и диагональные. Общий вид рабочих колес представлен на рис. 9.3.

Для реактивных турбин харак­терны следующие основные при­знаки.

Рабочее колесо располагается полностью в воде, поэтому поток поды отдает энергию одновременно всем лопастям рабочего колеса.

Перед рабочим колесом только часть энергии воды находится в ки­нетической форме, остальная же — потенциальная энергия, соответст­вующая разности давлений до и после колеса.

Избыточное давление p/pg по мере протекания воды по проточному тракту рабочего колеса расходу­ется на увеличение относительной скорости, т. е. на создание реактив­ного давления потока на лопасти. Изменение направления потока за счет, кривизны лопастей приводит к возникновению активного давле­ния потока. Таким образом, дейст­вие потока на лопасти рабочего ко­леса складывается из реактивного воздействия, возникаю­щего из-за увеличения относитель­ной скорости, и активного давления, возникающего из-за изме­нения направления потока

Радиально-осевые       турбины (РО) (за рубежом их называют турбинами Френсиса) характерны тем, что вода при входе на рабочее колесо движется в радиальной пло­скости, а после рабочего колеса — в осевом направлении, и использу­ются в довольно широком диапазоне напоров — от 30—40 м до 500— 550 м Талой большой диапазон обеспечивается конструктивными изменениями рабочего колеса и всей турбинной установки

Рабочее колесо радиально-осевой турбины состоит из ряда лопа­стей 2 сложной пространственной формы, равномерно распределен­ных по окружностям ступицы 1 (верхний обод) и нижнего обода 3 (рис 93,а и 94) Все три части объединены между собой и пред­ставляют одну жесткую конструк­цию Число лопастей может коле­баться от 9 для низконапорных до 21 для высоконапорных турбин. За диаметр рабочего колеса принима­ется максимальный диаметр по входным кромкам лопастей D₁.

Рекомендуемые материалы

Лопасти рабочих колес крупных гидротурбин имеют в сечении по ли­нии потока обтекаемую форму, что позволяет делать их значительной толщины для достижения необходи­мой прочности

С увеличением используемого напора форма рабочего колеса радиально-осевых турбин меняется, отношение выходного диаметра к входному D₂/D₁ уменьшается.

Так, для Красноярской ГЭС (Н^макс≈101м) D₂/D₁ = 1,13, а для Ингурской ГЭС (Н^мак°≈ 410 м) D₂/D₁=0,68

Высоконапорные турбины обору­дуются холостыми выпусками для отвода воды от рабочего колеса и уменьшения за этот счет гидрав­лического удара при сбросе на­грузки Caмая мощная турбина та­кого типа в СССР (650 МВт) уста­новлена на Саяно-Шушенской ГЭС.

Пропеллерные турбины (Пр). Рабочее колесо такой турбины располагается в камере ниже направ­ляющего аппарата Поэтому между направляющим аппаратом и рабо­чим колесом осуществляется нера­бочий поворот потока На лопасти рабочего колеса поток поступает только в осевом направлении, из-за чего такие турбины называются осевыми.

Рабочее колесо (рис 9 3,6 и 9 5) состоит из втулки / с обтекателем 2 и рабочих лопастей 3 и, как видно из рисунков, отличается от колес радиально-осевых турбин отсутстви­ем нижнего обода, меньшим числом лопастей и их формой (в данном случае она похожа па форму гребного винта или пропеллера).

Число лопастей зависит от напо­ра и может колебаться от трех до восьми (растет с увеличением напо­ра). Лопасти закреплены на втулке под постоянным углом φ=-10°;-5°; 0°; +5°; +10°; 15°; +20°, от­считываемым от некоторого средне­го положения (φ=0). Обычно на турбинах с диаметром рабочего ко­леса D_i ≥ l,6 м имеется возмож­ность перестановки лопастей при останове турбины на тот или иной угол, если такая потребность воз­никнет во время эксплуатации.

Основным достоинством пропел­лерных турбин является простота конструкции и сравнительно высо­кий КПД. Однако турбины имеют существенный недостаток, заклю­чающийся в том, что с изменением нагрузки резко изменяется и КПД, Зона высоких значений КПД наблюдается только в узком диапазо­не изменения мощности. Этот недо­статок существенно снижает эффек­тивность пропеллерных турбин при использовании их в системах с де­фицитом энергии. Однако это несу­щественно, если основным назначе­нием ГЭС является работа в пиковой части графика нагрузки, т. е. при малом числе часов использова­ния установленной мощности ГЭС, Иногда на крупных ГЭС пропеллер­ные турбины устанавливаются со­вместно с радиально-осевыми или поворотно-лопастными, которые имеют более растянутый диапазон максимального значения КПД.

Поворотно-лопастные турбины (ПЛ). По конструктивному выпол­нению поворотно-лопастные турби­ны (за рубежом их называют тур­бины Каплана) отличаются от про­пеллерных только тем, что у них ло­пасти рабочего колеса в процессе работы могут поворачиваться вокруг своих осей, перпендикулярных оси вала (см. рис. 9.3,е).

Мощность, отдаваемая рабочим колесом такой турбины, и его КПД при постоянном напоре зависят как от открытия лопаток направляюще­го аппарата (см. § 9.4), так и от угла поворота лопастей по отноше­нию к втулке. Изменяя угол установ­ки лопастей при различных откры­тиях направляющего аппарата, а следовательно, при различной мощ­ности, можно найти такое положение лопастей, при котором КПД турби­ны будет иметь наибольшее значе­ние. Конструктивно поворотно-лопастные турбины выполняются таким
образом, что лопасти рабочего коле­са на ходу турбины могут автома­тически поворачиваться на некото­рый (оптимальный) угол ср (отсюда название            поворотно лопастные) одновременно с изменением откры­тия направляющего аппарата. Та­кое двойное регулирование дает очень большие преимущества, так как обеспечивает автоматиче­ское поддержание высокого значе­ния КПД в широком диапазоне из­менения мощности.

Вам также может быть полезна лекция "11 Комплексные исследования в науке".

Поворотно-лопастные турбины используются в диапазоне напоров-от 3—5 до 35—45 м. В последнее время, стремясь использовать неко­торые преимущества этих турбин перед радиально-осевыми предпри­нимаются небезуспешные попытки применять их на напоры до 70— 75 м. Наиболее мощная поворотно-лопастная турбина (178 МВт) изго­товлена в СССР и установлена па ГЭС Джердан на Дунае.

Двухперовая турбина. Увеличение числа лопастей рабочего колеса поворотно-лопастной турбины по мере повышения используемого на­пора приводит к возрастанию относительного диаметра втулки (d_вт/D₁) и последующему ухудшению энергетических качеств турби­ны. Для смягчения этого недостатка применяются спаренные (двухперовые) рабочие лопасти, имеющие общий фланец и общую цапфу (рис. 9.3,г; 9.6), что позволяет повы­сить пропускаемый турбиной рас­ход. Двухперовые турбины не тлеют пока широкого распространения.

Диагональные турбины (Д). Появление этих турбин обусловлено теми же причинами, что и двухперовых, т. е. стремлением обеспечить возможность работы осевых турбин двойного регулирования в области напоров, используемых радиально-осевыми турбинами.

Отличие диагональных турбин от поворотно-лопастных заключает­ся в конструкции рабочего колеса, которая представляет собой конусо­образную втулку с расположенными на ней    под   некоторым   углом к оси вращения  колеса лопастями (число их доходит до 14), могущи­ми   поворачиваться    вокруг   своих осей (рис. 9.3,<Э).   При этом втулка рабочего колеса,   несмотря на свои относительно    большие размеры по сравнению    с втулкой у поворотно-лопастных турбин не создает стесне­ния потока.    Благодаря    этому    за рабочим колесом нет участка с рез­ким      расширением    сечения,     как в осевых турбинах, что в 'сочетании с    другими    особенностями   диаго­нальных турбин обеспечило им бо­лее высокие энергетические и кавитационные    (см.    § 9.5)    качества. Максимальное значение   КПД диагональной    турбины    на  1,5—2,5% выше, чем осевой. Вместе с тем они сложнее по конструкции,    чем осе­вые и радиально-осевые,    а послед­ним в ряде случаев уступают и по кавитационным Качествам.

Диагональные турбины не имеют широкого распространения в СССР, они установлены лишь на Бухтар-мниской и Зейской ГЭС мощностью 75 и 200 МВт соответственно. Одна­ко, как показывают исследования, они могут оказаться весьма, эффективными в диапазоне напоров от 35—40 м до 150—200 м и особенно при больших колебаниях нагрузки.

Часть из рассмотренных здесь турбин может быть использована не только в вертикальном, но и в го­ризонтальном исполнении. Кроме того, турбины могут быть выполне­ны обратимыми (турбина-насос), что, в частности, важно для соору­жаемых ГАЭС.
