Усилитель ок
2020-06-032021-03-09zzyxelСтудИзба
Усилитель ок

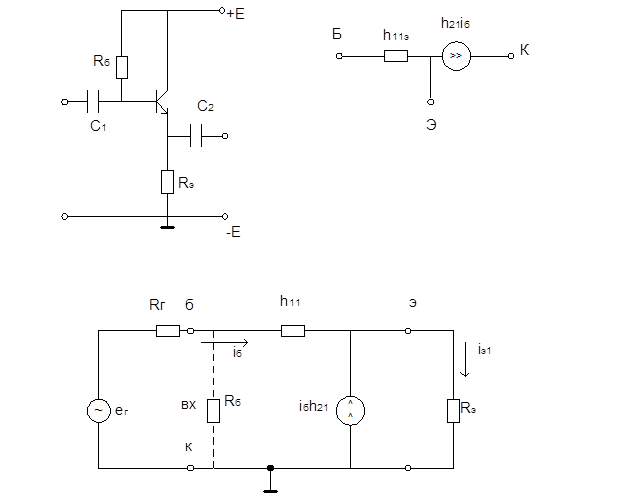

КI = iэ/iб
iэ = iб + h21iб
КI = h21 + 1 = b + 1
Схема ОБ усиливает по току.
Rвх = Uвх/iб
Uвх = iбh11 + iэRэ = iбh11 + Iб(h21 + 1)Rэ
Rвх = h11 + (h21 + 1)Rэ = h11 + (b + 1) Rэ @ (rэ + Rэ) (b + 1)
h11 @ rэ(b + 1)
Рекомендуемые материалы
FREE
Маран Программная инженерия
Техническое задание
-10%
Все письменные КМ под ключ за 3 суток! (КМ-6 + КМ-7 + КМ-8 + КМ-9 + КМ-10)
-9%
КМ-3. ИДЗ-1 + КМ-4. ИДЗ 2 + КМ-5. ИДЗ-3 - Выполнение всех лаб по СПО в кратчайшие сроки!
Российско-белорусское сотрудничество в области торгово-экономических отношений 2015-2022 гг.
-9%
Любая лабораторная в течение 3 суток! КМ-1. Комбинационные логические схемы / КМ-2. Комбинационные функциональные узлы и устройства / КМ-3. Проектирование схем
Входное сопротивление схемы ОК – высокое.
Вам также может быть полезна лекция "1.4. Периодическая система элементов Д.И. Менделеева".
Ku = KI (Rн/Rвх) = ((h21 + 1)Rэ)/(h11 + (h21 + 1)Rэ) £ 1
Схема ОК не усиливает по напряжению
Rвых = Uвых/iвых = Uэк/iэ
Rвых = (Rг + h11)/(h21 + 1)
Выходное сопротивление низкое в ОК.
В схеме ОК 100% ООС, не усиливает по напряжению, имеет рассогласованное сопротивление Rвых и Rвх, поэтому обычно используется как буферный согласующий элемент в усилителях на входе и на выходе.
