3. Сплавы железа с углеродом

3.1. Диаграмма состояния железоуглеродистых сплавов

Диаграмма состояния железоуглеродистых сплавов дает представ­ление о строении основных конструкционных сплавов — сталей и чугунов.

Компоненты, фазы и структурные составляющие сплавов же­леза с углеродом. Железо — пластичный металл серебристо-белого цвета с невысокой твердостью (НВ 80). Температура плавления — 1539 °С, плотность 7,83 г/см3. Имеет полиморфные модификации (см. раздел 2.1.). С углеродом железо образует химическое соединение и твердые растворы.

Цементит — это химическое соединение железа с углеродом (карбид железа) Fe₃С. В нем содержится 6,67 % углерода (по массе). Имеет сложную ромбическую кристаллическую решетку. Характе­ризуется очень высокой твердостью (НВ 800), крайне низкой плас­тичностью и хрупкостью.

Ферритом называется твердый раствор углерода к α- железе. Со­держание углерода в феррите очень невелико — максимальное 0,02% при температуре 727 °С. Благодаря столь малому содержанию угле­рода свойства феррита совпадают со свойствами железа (низкая твер­дость и высокая пластичность). Твердый раствор углерода в высоко­температурной модификации Fe_α (т. е. в Fe_δ) часто называют δ- ферритом или высокотемпературным ферритом.

Аустенит — это твердый раствор углерода в γ- железе. Макси­мальное содержание углерода в аустените составляет 2,14 % (при температуре 1147 °С). Имеет твердость НВ 220.

Перлит — это механическая смесь феррита с цементитом. Со­держит 0,8% углерода, образуется из аустенита при температуре 727°С. Имеет пластинчатое строение, т.е. его зерна состоят из чередующих­ся пластинок феррита и цементита. Перлит является эвтектоидом. Эвтектоид— это механическая смесь двух фаз, образующаяся из твердого раствора (а не из жидкого сплава, как эвтектика).

Ледебурит представляет собой эвтектическую смесь аустенита с цементитом. Содержит 4,3 % углерода, образуется из жидкого сплава при температуре 1147 °С. При температуре 727 °С аустенит, входя­щий в состав ледебурита превращается в перлит и ниже этой темпе­ратуры ледебурит представляет собой механическую смесь перлита с цементитом.

Рекомендуемые материалы

Фаза цементита имеет пять структурных форм: цементит пер­вичный, образующийся из жидкого сплава; цементит вторичный, образующийся из аустенита; цементит третичный, образующийся из феррита; цементит ледебурита; цементит перлита.

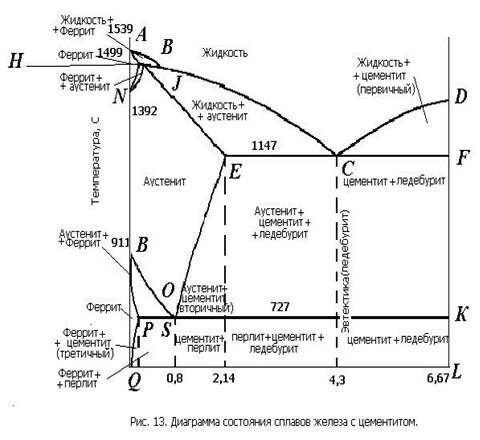

Диаграмма Fе-Fе₃С. На рис. 13 приведена диаграмма состояния сплавов железа с цементитом. На горизонтальной оси концентраций отложено содержание углерода от 0 до 6,67 %. Левая вертикальная ось соответствует 100 % содержанию железа. На ней отложены темпера­тура плавления железа и температуры его полиморфных превраще­ний. Правая вертикальная ось (6,67 % углерода) соответствует 100 % содержанию цементита. Буквенное обозначение точек диаграммы при­нято согласно международному стандарту и изменению не подлежит.

Линия АВСД диаграммы является линией ликвидус. На ней на­чинается кристаллизация: на участке АВ — феррита, ВС — аустенита и СД — первичного цементита. Линия AHJECF является лини­ей солидус диаграммы.

Железоуглеродистые сплавы в зависимости от содержания угле­рода делятся на техническое железо (до 0,02 % С), сталь (от 0,02 до 2,14 % С) и чугун (от 2,14 до 6,67 % С). Сталь, содержащая до 0,8 % С называется доэвтектоидной, 0,8 % С — эвтектоидной и свыше 0,8 % С — заэвтектоидной. Чугун, содержащий от 2,14 до 4,3 % С называется доэвтектическнм, ровно 4,3% — эвтектическим и от 4,3 до 6,67 % С — заэвтектическим.

Структура технического железа представляет собой зерна фер­рита или феррит с небольшим количеством третичного цементита. Обязательной структурной составляющей стали является перлит. Структура доэвтектоидной стали, состоит из равномерно распреде­ленных зерен феррита и перлита. Эвтектоидная сталь состоит толь­ко из перлита. Структура заэвтектоидной стали представляет собой зерна перлита, окруженные сплошной или прерывистой сеткой вто­ричного цементита. Дня чугуна характерно наличие ледебурита в структуре. Структура доэвтектического чугуна состоит из перлита, вторичного цементита и ледебурита, эвтектического — из ледебури­та и заэвтектического — из ледебурита и первичного цементита.

Значение диаграммы железо - цементит состоит в том, что она позволяет объяснить зависимость структуры и, соответственно, свойств сталей и чугунов от содержания углерода и определить ре­жимы термической обработки для изменения свойств сталей.

3.2. Стали

Сталью называется сплав железа с углеродом, в котором углеро­да содержится не более 2,14%. Это теоретическое определение. На практике в сталях, как правило, не содержится углерода более 1,5 %.

Влияние углерода и примесей на свойства стали. Углерод существенно влияет на свойства стали даже при незначительном измене­нии его содержания. В стали имеются две фазы — феррит и цементит (частично в виде перлита). Количество цементита возрастает прямо пропорционально содержанию углерода.Как уже говорилось, феррит характеризуется высокой пластичностью и низкой твердостью, а це­ментит, напротив, очень низкой пластичностью и высокой твердо­стью. Поэтому с повышением содержания углерода до 1,2 % снижают­ся пластичность и вязкость стали и повышаются твердость и прочность.

Повышение содержания углерода влияет и на технологические свойства стали. Ковкость, свариваемость и обрабатываемость реза­нием ухудшаются, по литейные свойства улучшаются.

Кроме железа и углерода в стали всегда присутствуют постоянные примеси. Наличие примесей объясняется технологическими особен­ностями производства стали (марганец, кремний) и невозможностью полного удаления примесей, попавших в сталь из железной руды (сера, фосфор, кислород, водород, азот). Возможны также случайные при­меси (хром, никель, медь и др.).

Марганец и кремний вводят в любую сталь для раскисления, т.е. для удаления вредных примесей оксида железа FеО. Марганец также устраняет вредные сернистые соединения железа. При этом содер­жание марганца обычно не превышает 0,8 %, а кремния — 0,4 %. Марганец повышает прочность, а кремний упругость стали.

Фосфор растворяется в феррите, сильно искажает кристалли­ческую решетку, снижая при этом пластичность и вязкость, но по­вышая прочность. Вредное влияние фосфора заключается в том, что он сильно повышает температуру перехода стали в хрупкое состоя­ние, т.е. вызывает ее хладноломкость. Вредность фосфора усугубля­ется тем, что он может распределяться в стали неравномерно. По­этому содержания фосфора в стали ограничивается величиной 0,045 %.

Сера также является вредной примесью. Она нерастворима в железе и образует с ним сульфид железа FeS, который образует с железом легкоплавкую эвтектику. Эвтектика располагается по гра­ницам зерен и делает сталь хрупкой при высоких температурах. Это явление называется красноломкостью. Количество серы в стали ог­раничивается 0,05 %.

Водород, азот и кислород содержатся в стали в небольших ко­личествах. Они являются вредными примесями, ухудшающими свой­ства стали.

Классификация сталей. По химическому составу стали могут быть углеродистыми, содержащими железо, углерод и примеси и легированными, содержащими дополнительно легирующие элемен­ты, введенные в сталь с целью изменения ее свойств.

По содержанию углерода стали делятся на низкоуглеродистые (до 0,25 % С), среднеуглеродистые (0,25 … 0,7 % С) и высокоуглеро­дистые (более 0,7 % С).

По назначению различают стали конструкционные, идущие на изготовление деталей машин, конструкций и сооружений, инстру­ментальные, идущие на изготовление различного инструмента, а также стали специального назначения с особыми свойствами: нержавею­щие, жаростойкие, жаропрочные, износостойкие, с особыми элект­рическими и магнитными свойствами и др..

По показателям качества стали классифицируются на обыкно­венного качества, качественные, высококачественные и особо высо­кокачественные. Качество стали характеризуется совокупностью свойств, определяемых процессом производства, химическим соста­вом, содержанием газов и вредных примесей (серы и фосфора). В соответствии с ГОСТом стали обыкновенного качества должны со­держать не более 0,045 % Р и 0,05 % S, качественные — не более 0,035 % Р и 0,04 % S, высококачественные — не более 0,025 % Р и 0,025 % S и особо высококачественные — не более 0,025 % Р и 0,015 % S.

Углероди­стые конструкционные стали могут быть только обыкновенного ка­чества и качественными.

Качественные конструкционные углеродистые стати маркируют­ся цифрами 08, 10, 15, 20, 25, ..., 85, которые обозначают среднее содержание углерода в сотых долях процента. Эти стали отличаются от сталей обыкновенного качества большей прочностью, пластичностью и ударной вязкостью. Если для сталей обыкновенного качества макси­мальная прочность составляет 700 МПа, то для качественной она достигает 1100 МПа. Более подробно они будут рассмотрены совместно с конструкционными легированными сталями (см. раздел 5.1.).

3.3. Чугуны

Чугуном   называют сплав железа с углеродом, содержащий от 2,14 до 6,67 % углерода. Но это теоретическое определение. На практике содержание углерода в чугунах находится в пределах 2,5…4,5 %. В качестве примесей чугун содержит Si, Мn, S и Р.

Классификация чугунов. В зависимости от того, в какой форме содержится углерод в чугунах, различают следующие их виды. В бе­лом чугуне весь углерод находится в связанном состоянии в виде це­ментита. Структура белого чугуна соответствует диаграмме Fе-Fе₃С. В сером чугуне большая часть углерода находится в виде графита, вклю­чения которого имеют пластинчатую форму. В высокопрочном чугуне графитные включения имеют шаровидную форму, а в ковком — хлопь­евидную. Содержание углерода в виде цементита в сером, высоко­прочном и ковком чугунах может составлять не более 0,8%.

Белый чугун обладает высокой твердостью, хрупкостью и очень плохо обрабатывается. Поэтому для изготовления изделий он не ис­пользуется и применяется как предельный чугун, т.е. идет на произ­водство стали. Для деталей с высокой износостойкостью использу­ется чугун с отбеленной поверхностью, в котором основная масса металла имеет структуру серого чугуна, а поверхностный слой — белого чугуна. Машиностроительными чугунами, идущими на изго­товление деталей, являются серый, высокопрочный и ковкий чугуны. Детали из них изготовляются литьем, так как чугуны имеют очень хорошие литейные свойства. Благодаря графитным включени­ям эти чугуны хорошо обрабатываются, имеют высокую износостой­кость, гасят колебания и вибрации. Но графитные включения умень­шают прочность.

Таким образом, структура машиностроительных чугунов состо­ит из металлической основы и графитных включений. По металли­ческой основе они классифицируются на ферритный чугун (весь углерод содержится в виде графита), феррито-перлитный и перлит­ный (содержит 0,8% углерода в виде цементита). Характер ме­таллической основы влияет на механические свойства чугунов: проч­ность и твердость выше у перлитных, а пластичность — у ферритных.

Серый чугун имеет пластинчатые графитные включения. Струк­тура серого чугуна схематически изображена на рис. 14,а. Получают серый чугун путем первичной кристаллизации из жидкого сплава.

На графитизацию (процесс выделения графита) влияют скорость охлаждения и химический состав чугуна. При быстром охлаждении графитизации не происходит и получается белый чугун. По мере уменьшения скорости охлаждения получаются, соответственно, пер­литный, феррито-перлитный и ферритный серые чугуны. Способ­ствуют графитизации углерод и кремний.

Кремния содержится в чу­гуне от 0,5 до 5 %. Иногда его вводят специально. Марганец и сера препятствуют графитизации. Кроме того, сера ухудшает механичес­кие и литейные свойства. Фосфор не влияет на графитизацию, но улучшает литейные свойства.

Механические свойства серого чугуна зависят от количества и размера графитных включений. По сравнению с металлической ос­новой графит имеет низкую прочность. Поэтому графитные включе­ния можно считать нарушениями сплошности, ослабляющими ме­таллическую основу. Так как пластинчатые включения наиболее сильно ослабляют металлическую основу, серый чугун имеет наибо­лее низкие характеристики, как прочности, так и пластичности сре­ди всех машиностроительных чугунов. Уменьшение размера графит­ных включений улучшает механические свойства. Измельчению графитных включений способствует кремний.

Обратите внимание на лекцию "4 OpenGL".

Маркируется серый чугун буквами СЧ и числом, показывающем предел прочности в десятых долях мегапаскаля. Так, чугун СЧ 35 имеет σ_в=350 МПа. Имеются следующие марки серых чугунов: СЧ 10, СЧ 15, СЧ 20. ..., СЧ 45.

Высокопрочный чугун имеет шаровидные графитные включе­ния. Структура высокопрочного чугуна изображена на рис. 14,б. Получают высокопрочный чугун добавкой в жидкий чугун неболь­шого количества щелочных или щелочноземельных металлов, кото­рые округляют графитные включения в чугуне, что объясняется уве­личением поверхностного натяжения графита. Чаще всего для этой цели применяют магний в количестве 0,03…0,07 %. По содержанию других элементов высокопрочный чугун не отличается от серого.

Шаровидные графитные включения в наименьшей степени ос­лабляют металлическую основу. Именно поэтому высокопрочный чугун имеет более высокие механические свойства, чем серый. При этом он сохраняет хорошие литейные свойства, обрабатываемость резанием, способность гасить вибрации и т. д.

Маркируется высокопрочный чугун буквами ВЧ и цифрами, показывающими предел прочности и десятых долях мегапаскаля. Например, чугун ВЧ 60 имеет σ_в = 600 МПа. Существуют следующие марки высокопрочных чугунов: ВЧ 35, ВЧ 40, ВЧ 45, ВЧ 50, ВЧ 60, ВЧ 70, ВЧ 80, ВЧ 100. Применяются высокопрочные чугуны для изготовления ответственных деталей — зубчатых колес, валов и др.

Ковкий чугун имеет хлопьевидные графитные включения (рис. 14, в). Его получают из белого чугуна путем графитизирующего отжига, ко­торый заключается в длительной (до 2 суток) выдержке при темпера­туре 950…970 °С. Если после этого чугун охладить, то получается ков­кий перлитный чугун, металлическая основа которого состоит из перлита и небольшого количества (до 20 %) феррита. Такой чугун называют также светлосердечным. Если в области эвтектоидного пре­вращения (720…760 °С) проводить очень медленное охлаждение или даже дать выдержку, то получится ковкий ферритный чугун, металли­ческая основа которого состоит из феррита и очень небольшого ко­личества перлита (до 10 %). Этот чугун называют черносердечным, так как он содержит сравнительно много графита.

Маркируется ковкий чугун буквами КЧ и двумя числами, пока­зывающими предел прочности в десятых долях мегапаскаля и от­носительное удлинение в %. Так, чугун КЧ 45-7 имеет σ_в = 450 МПа и δ= 7%. Ферритные ковкие чугуны (КЧ 33-8, КЧ 37-12) имеют более высокую пластичность, а перлитные (КЧ 50-4, КЧ 60-3) более высокую прочность. Применяют ковкий чугун для деталей неболь­шого сечения, работающих при ударных и вибрационных нагрузках.
