Передачи цилиндрическими колесами с прямыми зубьями

Рассмотрим влияние числа зубьев на их форму при постоянном модуле (рис. 5.2). При z®¥ зубчатое колесо превращается в рейку и зуб приобретает прямолинейные очертания. С уменьшением z уменьшается толщина зуба у основания и вершины, а также увеличивается кривизна эвольвентного профиля. Такие изменения приводят к снижению прочности зуба. При дальнейшем уменьшении z появляется подрезание ножки зуба.

При нарезании инструментом реечного типа по границе подрезания устанавливается минимально допустимое число зубьев z_min=17.

Нарезание зубьев со смещением

(корригирование).

Корригирование зубчатых зацеплений представляет собой улучшение свойств зацеплений путем очерчивания рабочего профиля зубьев различными участками эвольвенты той же окружности (рис. 5.3). Это достигается смещением инструмента при нарезании зубьев. Начальная и делительная плоскости могут совпадать (1) и не совпадать (2). Если эти плоскости совпадают, то расстояние от оси зубчатого колеса до делительной плоскости рейки

E₁= 0,5d = 0,5mz.

Расстояние между начальной и делительной плоскостями инструментальной рейки называется смещением исходного контура

X = E₂-E₁= E₂- 0,5d.

Отношение называется коэффициентом смещения исходного контура.

Рис. 5.4
Корригированием можно поднять несущую способность передач вследствие утолщения зуба у основания, возможности уменьшения числа зубьев и соответственно увеличения модуля, увеличения радиусов кривизны эвольвентного профиля. Корригирование устраняет подрезание зубьев при их изготовлении и позволяет вписывать передачу в заданное межосевое расстояние. Коррекция зацепления может быть высотной и угловой. При высотной коррекции колесо нарезают с отрицательным смещением производящей рейки равным по абсолютной величине положительному смещению производящей рейки шестерни.

Таким образом, x₂= -x₁ и

x_å= x₁+x₂= 0.

При этом толщина зуба шестерни по делительной окружности увеличивается, а толщина зуба колеса уменьшается, но суммарная их толщина остается постоянной. При угловой коррекции x_å=x₁+x₂>0 и сумма толщин зубьев по делительной окружности обычно больше, чем у некорригированных колес, поэтому оси колес приходится раздвигать, начальные окружности не совпадают с делительными и угол зацепления увеличен (рис. 5.4). Межосевое расстояние

a_w=0,5 (d_w₂±d_w₁).

Делительное межосевое расстояние

a=0,5(d₂±d₁).

При отсутствии коррекции, если a=a_w, то a=a_w_,гдеa- угол профиля производящей рейки.

В соответствии с ГОСТ 13755-81 a=20°. Увеличение a приводит к увеличению толщины зуба у основания, а следовательно, и к увеличению его прочности. Поэтому в авиации применяют a=22°; 25°;28°; 30°.

d_b=d_w×cosa_w и d_b=d×cosa, отсюда cosa_w=cosa=cosa.

Рис. 5.5
Изменение межосевого расстояния при эвольвентных профилях не равно сумме смещений колес и оценивается коэффициентом воспринимаемого смещения . В этом случае разность суммарного коэффициента смещения x_å и коэффициента воспринимаемого смещения определяют значение коэффициента уравнительного смещения Dy=x_å- y. Изменением на величину Dу диаметров вершин колес удается сохранить неизменным стандартный радиальный зазор в зацеплении, который равен с=0,25m. В этом случае

d_a=d+2 (1+x-Dy)m; d_f=d-2(1,25-x)m;

a_w=0,5 (d_w₂±d_w₁)=.

Усилия в зацеплении

Необходимо определить усилия, действующие в зацеплении. Т₂ –момент сопротивления на колесе, который должен быть преодолен моментом Т₁ на шестерне. - нормальная сила, направленная по линии зацепления как общей нормали к рабочим поверхностям зубьев. Силы, действующие в зацеплении, принято прикладывать в полюсе зацепления. Силу F_n раскладывают на окружную F_t и радиальную F_r.

и через F_t выражаем другие составляющие

F_r=F_t tga_w ; .

Расчетная нагрузка

Полная нагрузка, в дальнейшем именуемая расчетной, слагается из номинальной и динамической нагрузок. Номинальная нагрузка действует на зубья в связи с передачей крутящего момента от шестерни к колесу и определяется наибольшим длительно действующим крутящим моментом Т₁ на шестерне.

Динамическая нагрузка возникает из-за того, что нарушается правильное зацепление зубьев. Расчетная нагрузка определяется как произведение номинальной нагрузки на коэффициент нагрузки F_p=F_nk. Коэффициент нагрузки удобно представить как произведение двух коэффициентов:

k=k_bk_v,

где k_b- коэффициент концентрации нагрузки; k_v - коэффициент динамичности нагрузки.

Для предварительных расчетов можно взять k=1,3¸1,5.

Рис. 5.6
Коэффициент концентрации нагрузки k_b .Неравномерность распределения нагрузки по ширине колеса связана с деформацией валов, корпусов, опор и самих зубчатых колес. Под действием радиальной нагрузки F_r валы прогнутся (рис. 5.6). Угол перекоса g определяется как сумма углов перекоса шестерни и колеса. Такого перекоса не происходит, если колеса расположены симметрично относительно опор.

Рис. 5.7 Рис. 5.8
Из-за перекоса колес нагрузка по длине зуба распределяется неравномерно, что характеризуется коэффициентом k_b^°= (рис. 5.7), который определяется без учета приработки зубьев.

Этот коэффициент зависит от:

1) расположения колес между опорами;

2) длины зуба;

3) жесткости валов;

4) конструкции валов.

В ответственных передачах k_b^° рассчитывают. В приближенных расчетах определяют по графикам и таблицам. При HB>350 k_b= k_b^°. Если HB<350, зубья могут прирабатываться, что снижает неравномерность нагрузки. В этом случае k_b=0,5 (1+ k_b^°).

Для снижения неравномерности распределения нагрузки необходимо:

1. Увеличивать жесткость валов;

2. Опоры располагать симметрично;

3. Применять бомбинированный зуб в сечении а-а (рис.5.8).

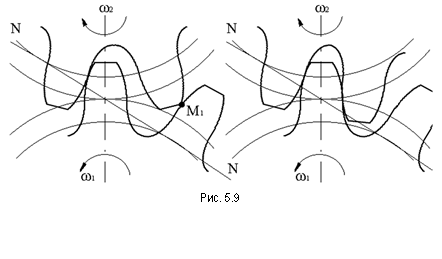

Рис. 5.9

Коэффициент динамичности нагрузки. Неизбежные ошибки в изготовлении и сборке зубчатых колес, а также упругие перемещения зубьев под нагрузкой приводят к тому, что при равномерном вращении шестерни колесо вращается неравномерно. Это приводит к динамическим нагрузкам на зубья и к работе передачи с вибрациями и шумом. Существует 12 степеней точности (чем меньше число, тем точнее передача). Они учитывают кинематическую точность, плавность работы, вид контакта зубьев и боковой зазор. В машиностроении используются степени точности от 9 до 5. Основные динамические нагрузки в прямозубых колесах возникают при входе зубьев в зацепление и при выходе из зацепления предшествующей пары зубьев. Для безударной работы в первую очередь необходимо, чтобы зубья входили в зацепление и выходили из него по линии зацепления, т.е. чтобы были равны основные шаги под нагрузкой.

Наблюдаются удары двух основных видов - кромочный и срединный.

Если основной шаг ведомого колеса 2 больше, чем шаг ведущего 1 (Р_b₂>P_b₁) (рис. 5.9, а), то происходит преждевременный вход в зацепление кромки ведомого колеса (в т. М, а не на линии зацепления) и так называемый кромочный удар. Если основной шаг ведомого колеса меньше, чем шаг ведущего (Р_b₂<P_b₁), то происходит запаздывание выхода из зацепления предшествующей пары зубьев и так называемый срединный удар последующей пары зубьев (рис. 5.9, б). Последняя входит с ударом в контакт не в начале, а в середине рабочего участка линии зацепления при выходе с запаздыванием из соприкосновения предыдущей пары зубьев. В этом случае:
