Лекция №3. Кодирование и идентификация технической документации.
Для обеспечения четкого документооборота внутри предприятия, беспрепятственного обмена документацией между предприятиями без ее переоформления, автоматизации обработки технической документации с унификацией машинно-ориентированных форм документов, совершенствования форм учета, хранения и изменения документации вводится код документа – уникальный для каждого документа цифро-буквенный код, однозначно соответствующий только данному документу.
Порядок формирования кода документа определяется нормативными документами на уровне предприятия, организации, отрасли. Пример кода документа приведен на рис. 2.

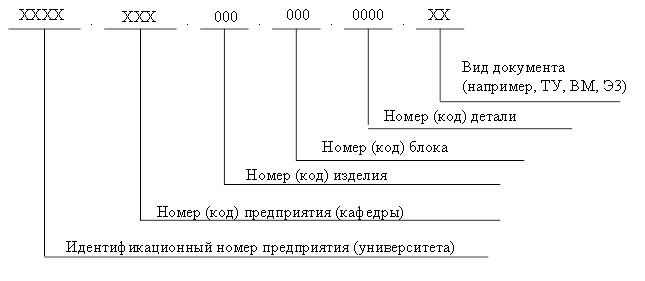

Рис. 2. Пример формирования кода документа.

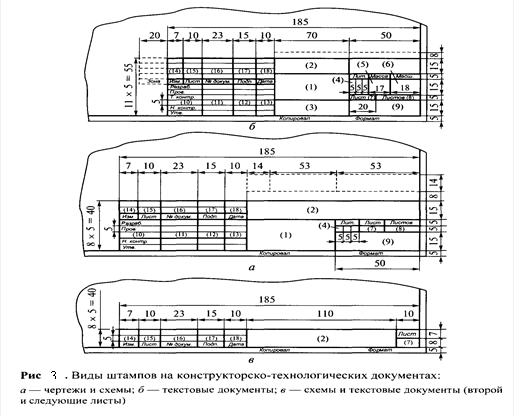

Кроме того, конструкторские документы характеризуются набором базовых показателей, представляемых для каждого документа в штампе, который располагается в правом нижнем углу документа. Вид штампа и принципы записи в него стандартизованы. На с. 3. приведены виды штампов для чертежей и схем (а), для текстовых документов (б) и для последующих (не первых) листов чертежей, схем и текстовых документов (в).
В каждом из штампов имеются графы, в которые должны заноситься следующие записи: графа 1 – наименование изделия; графа 2 – код документа или детали; графа 3 – обозначение материала детали (только на чертежах детали); графа 4 – литера, присвоенная данному документу; графа 5 – масса изделия; графа 6 – масштаб чертежа; графа 7 – порядковый номер листа; графа 8 – общее число листов документа; графа 9 – наименование организации-разработчика документа; графа 10 – должность лиц, подписывающих документ; графа 11 – фамилии лиц, подписывающих документы; графа 12 – подписи лиц; графа 13 – дата подписания документа; графы 14-18 – данные из граф таблицы измерений.
Рекомендуемые материалы
Схемная документация.
В общем объеме КД, выпускаемой в процессе разработки изделий, в том числе ЭА, существенное место занимает схемная документация.
Схема – графическая конструкторская документация, на которой в виде условных графических изображений или обозначений показаны составные чисти изделия и связи между ними.
Схемы применяют при изучении принципа действия механизма, прибора, аппарата при их изготовлении, наладке и ремонте, для понимания связи между составными частями изделия без уточнения особенностей их конструкции. По виду элементов, входящих в состав изделия, связей между ними и назначения схемы подразделяют на виды (табл. 2) и типы (табл. 3). В соответствии с обозначениями, приведенными в таблицах, устанавливается код схемы.
Таблица 2. Виды схем
Наименование схемы | Обозначение |
Электрические Гидравлические Пневматические Газовые Кинематические Вакуумные Оптические Энергетические Комбинированные | Э Г П Х К В Л Р С |
Таблица 3. Типы схем
Наименование схемы | Обозначение |
Структурные Функциональные Принципиальные Соединений (монтажные) Подключения Общие Расположения Объединения | 1 2 3 4 5 6 7 0 |
Составными частями схем являются:
элемент схемы – составная часть схемы, которая не может быть разделена на части, имеющие самостоятельное значение (микросхема, резистор и т.д.);
устройство – совокупность элементов, представляющая единую конструкция (блок, модуль). В ряде случаев устройство может не иметь определенного функционального назначения.
функциональная группа – совокупность элементов, выполняющих определенную функцию и не объединенных в единую конструкцию;
функциональная часть – элемент, устройство или функциональная группа, имеющие строго определенное функциональное назначение;
функциональная цепь – линия, канал на схеме, указывающие на наличие связи между функциональными частями изделия;
линия взаимосвязи – отрезок линии на схеме, указывающий на наличие связи между функциональными частями изделия;
линия электрической связи – линия на схеме, указывающая путь прохождения тока, сигнала и др.
При проектировании ЭА используются следующие виды схем:
Структурные схемы (Э1), определяющие основной состав ЭА и его функциональные части, их назначение и взаимосвязи;
Функциональные схемы (Э2), поясняющие процессы, происходящие в отдельных функциональных частях и узлах ЭА;
Если Вам понравилась эта лекция, то понравится и эта - 15. Виды безопасности эксплуатации ТС.
Принципиальные схемы (Э3), определяющие полный состав элементов и связей между ними и дающие полное представление о принципе работы отдельных узлов и устройств ЭА;
Схемы соединений (Э4), показывающие соединения составных частей ЭА и определяющие провода, жгуты, кабели и другие соединительные изделия, а также места их присоединения и ввода;
Схемы подключений (Э5), показывающие внешние подключения ЭА;
Общие схемы (Э6), определяющие составные части ЭА и соединения их между собой на месте эксплуатации;
Схемы расположения (Э7), устанавливающие взаимное расположение отдельных устройств ЭА, а также соединяющих их жгутов, кабелей и т.д.
При проектировании схем любых видов необходимо придерживаться правил, изложенных ГОСТах с использованием условных графических обозначений (УГО). При большой графической насыщенности чертежей и схем допускается деление поля листа на колонки, ряды, зоны или применять метод координат. При делении листа на зоны колонки обозначают по верхней кромке листа слева направо порядковыми номерами с постоянным количеством знаков в номере (00, 01, 02), а ряды – по вертикали сверху вниз прописными буквами латинского алфавита. Ширину колонки принимают равной ширине минимального основного УГО элемента, а высоту ряда – основной минимальной высоте УГО.
