Системы автоматизированного целевого энергетического мониторинга
6. Системы автоматизированного целевого энергетического мониторинга
Как будет показано в лекции 2 этапа 5, в образовательных учреждениях необходимо внедрять системы целевого энергетического мониторинга (ЦЭМ).
Система ЦЭМ включает пять основных элементов :
- мониторинг энергопотребления с использованием локальных счетчиков учреждения с тем, чтобы определять энергопотребление каждого подразделения, кафедры, здания, учреждения;
- мониторинг изменения наружной температуры и установления зависимости между энергопотреблением и наружной температурой воздуха;
- организация регулярной (еженедельной), системы отчетности с оценкой эффективности использования энергоресурсов каждым подразделением, кафедрой, зданием, учреждением;
- создание рабочих групп, которые регулярно анализируют полученную информацию и разрабатывают и внедряют мероприятия по повышению энергетической эффективности в своих подразделениях;
- создание механизма "обратной связи " на всех уровнях структуры учреждения для улучшения мотивации и стимулирования работников учреждения к энергосбережению.
В настоящее время разработано большое количество систем автоматизированного целевого энергетического мониторинга. Для ЦЭМ образовательных учреждений нужна недорогая система разработанная одной фирмой или закупленная у одной фирмы. В табл. 2 приведены результата сравнения систем ЦЭМ различных фирм.
Рекомендуемые материалы

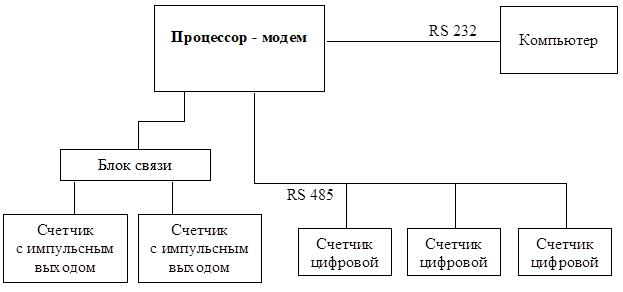

На рис. .7 приведена структурная схема ЦЭМ разработанной в НИЦЭ, которая является наиболее дешевой.
Данная система строится на основе счетчиков технического учета, т.к. предназначена для эксплуатационного персонала, а не для расчетов с энергоснабжающими организациями. Поэтому сертификация системы не требуется.
Таблица 2
| Фирма | Накопление данных на контроллере | Входы | Цена, $ |
| НПП "Экран" | на контроллере в течение 7 суток | 32 цифровых 64 импульсных | 2200 |
| ЗАО "Мобильное решение" | нет | 256 цифровых | 1300 |
| Завод им. М.В. Фрунзе | на счетчике | цифровой | 1777 |
| ЗАО "Энерготест ВТИ" | ведение архивов, накопление данных | 4 импульсных 4 аналоговых 32 цифровых | 3850 |
| ПО "Старт" | на контроллере в от 60 до 180 суток | 16 импульсных 8 аналоговых 32 цифровых | 1150 |
| АББ ВЭИ "Метроника" (Москва) | ведение архивов, накопление данных | 32 цифровых 80 импульсных | 3500 |
| НПО "Системотехника" | ведение архивов от 1 до 10 суток | 32 импульсных 255 цифровых | 1300 |
| НИЦЭ | ведение архивов от до 30 суток | 255 цифровых 8 импульсных 4 аналоговых | 800 |
| "Энерготехника" (г. Пенза) | хранение данных до 30 суток | 32 импульсных | 2280 |
Рис. 7. Система ЦЭМ НИЦЭ
Основные функции системы.
1. Сбор со счетчиков и датчиков первичных измерений.
2. Обработка первичных измерений.
3. Ведение архивов.
4. Контроль работоспособности локальной сети.
5. Коммуникации с вышестоящими и локальными уровнями.
Если Вам понравилась эта лекция, то понравится и эта - 19.4 Общественно-политическая жизнь.
6.Защита от несанкционированного доступа.
7. Настройка под конкретный объект.
8. Поиск максимальной мощности.
9. Многотарифный учет.
10. Сравнение измеряемых величин с заданными допусками, при необходимости формирования соответствующих сообщений, выдача управляющих сигналов.
11. Ведение журнала событий.
