Среда Multisim

Среда Multisim

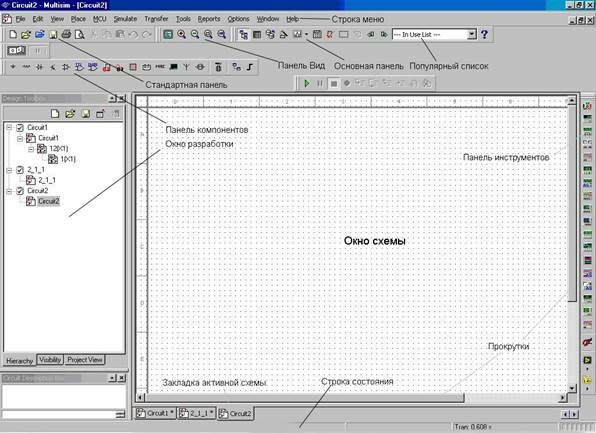

Так выглядит интерфейс программы:

Компоненты Multisim.

В Multisim есть базы данных трех уровней:

- Из Главной базы данных (Master Database) можно только считывать информацию, в ней находятся все компоненты;

- Пользовательская база данных (User Database) соответствует текущему пользователю компьютера. Она предназначена для хранения компонентов, которые нежелательно предоставлять в общий доступ;

-  Корпоративная база данных (Corporate Database). Предназначена для тех компонентов, которые должны быть доступны другим пользователям по сети.

Средства управления базами данных позволяют перемещать компоненты, объединять две базы в одну и редактировать их. Все базы данных разделяются на группы, а они, в свою очередь., на семейства. Когда пользователь выбирает компонент и помещает его в схему, создается новая копия, Все изменения с ней никак не затрагивают информацию, хранящуюся в базе данных.

Панель COMPONENT предоставляет доступ ко всем компонентам Multisim.

Рекомендуемые материалы

Увеличенная панель компонентов показана ниже:

При пользовании этой панелью выполняется несколько больше действий, но она позволяет разместить любой необходимый компонент.

Для быстрого добавления источников питания переменного тока можно пользоваться панелью инструментов VIRTUAL (Виртуальные).

Увеличенная панель VIRTUAL показана ниже:

База данных Master Database разделена на группы:

1) Sources.

Cодержит все источники напряжения и тока, заземления.

 - Панель инструментов Power Source Components.

На этой панели изображены стандартные источники питания, которые будут использоваться в схемах (например источники напряжения DC, заземление и трехфазные источники питания), и источник питания AC.

Чтобы увидеть описание компонента, соответствующего кнопке, задержим на ней курсор мыши. Через несколько секунд появится экранная подсказка.

Power sources - источники постоянного, переменного напряжения, заземление, беспроводные соединения - VCC, VDD,  VSS, VEE.

 Signal voltage sources - источники прямоугольных импульсов, источник сигнала через определенные промежутки времени.

 Signal current sources - постоянные, переменные источники тока, источники прямоугольных импульсов.

2) Basic.

Содержит основные элементы схемотехники: резисторы, конденсаторы, катушки, ключи, трансформаторы, реле, коннекторы и т.д.

С помощью данной панели инструментов будем добавлять большинство пассивных компонентов, например, резисторы, конденсаторы, и катушки индуктивности.

Чтобы определить функции каждой кнопки, задержите на ней курсор мыши, через несколько секунд появится экранная подсказка, с помощью которой без труда можно найти необходимый прибор.



3) Diodes. Содержит различные виды диодов: фотодиоды, диоды Шоттки, светодиоды и т.д.

4) Transistors. Содержит различные виды транзисторов: pnp-, npn-транзисторы, биполярные транзисторы,  МОП-транзисторы, КМОП-транзисторы и т.д.

5) Analog.  Содержит все виды усилителей: операционные, дифференциальные, инвертирующие и т.д.

6) TTL. Содержит элементы транзисторно-транзисторной логики

7) CMOS. Содержит элементы КМОП-логики.

8) MCU Module – управляющий модуль многопунктовой связи (от  англ. multipoint control unit)

9) Advanced_Peripherals. Содержит подключаемые внешние устройства (дисплеи, терминалы, клавишные поля).

10) Misc Digital. Содержит различные цифровые устройства.

11) Mixed. Содержит комбинированные компоненты

12) Indicators. Содержит измерительные приборы (вольтметры, амперметры), лампы и т.д.

Свойства элементов.

Чтобы перед началом моделирования изменить значения параметров элемента, необходимо открыть окно свойств. Двойным кликом левой кнопки мыши на элементе, расположенном на схеме, вызывается окно свойств элемента. Далее перечислены элементы, использованные в данной лабораторной работе, и их основные параметры.

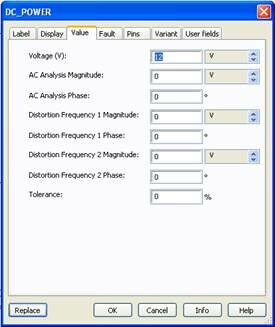

Источник постоянного напряжения

Voltage (V) – напряжение источника.

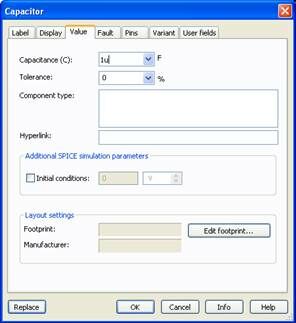

Конденсатор

Capacitance (C) – емкость конденсатора.

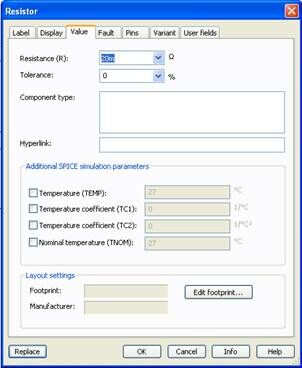

Резистор

Resistance (R) – сопротивление.

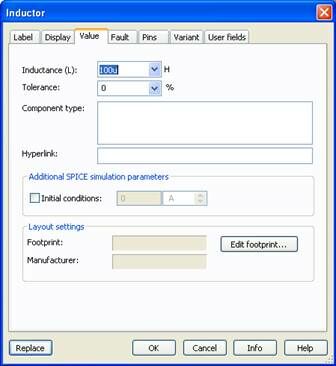

Катушка индуктивности

Inductance (L) – индуктивность.

Диод

Модель диода DIODE_VIRTUAL является моделью идеального диода.

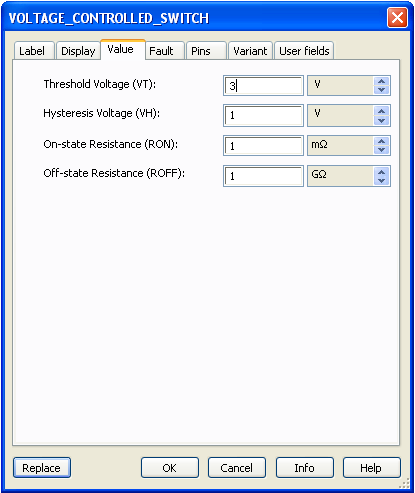

Электронный ключ (напряжение)

Для электронного ключа выбираются значения следующих параметров:

пороговое напряжение замыкания (Threshold Voltage), пороговое напряжение размыкания (Hysteresis Voltage), сопротивление замкнутого ключа (On-state Resistance), сопротивление разомкнутого ключа (Off-state Resistance).

Виртуальные приборы.

Все приборы расположены на панели инструментов.

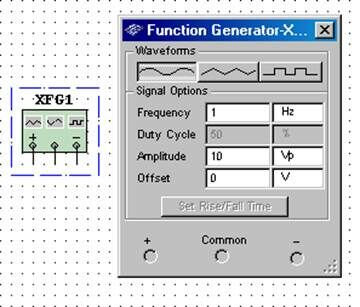

Генератор сигналов

Генератор сигналов (function generator) – это источник напряжения, который может генерировать синусоидальные, пилообразные и прямоугольные импульсы. Можно изменить форму сигнала, его частоту, амплитуду, коэффициент заполнения и постоянный сдвиг.

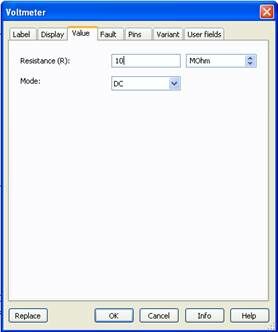

Вольтметр

Resistace (R) – внутреннее сопротивление вольтметра.

Mode – режим вольтметра: DC –постоянный ток, AC – переменный ток.

Осциллограф (Oscilloscopе)

а) 2-х канальный осциллограф

б) 4-х канальный осциллограф

а)                                         б)

В Multisim есть несколько модификаций осциллографов, которыми можно управлять как настоящими. Они позволяют устанавливать параметры временной развертки и напряжения, выбирать тип и уровень запуска измерений.

Чтобы посмотреть показания прибора, нужно запустить симуляцию, нажав кнопку Run:

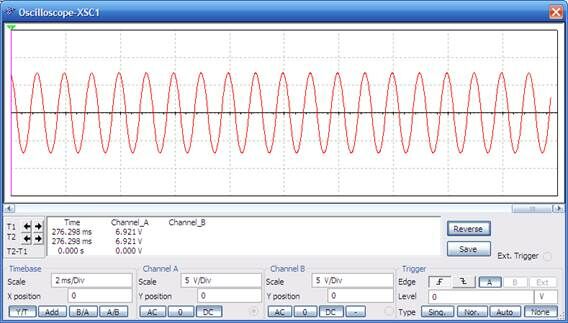

После этого  - двойной щелчок по прибору. На экране появится окно с показаниями:

Кнопка Reverse меняет цвет фона.

Кнопка Save сохраняет данные осциллографа в виде таблицы в  отдельный файл с расширением *.scp

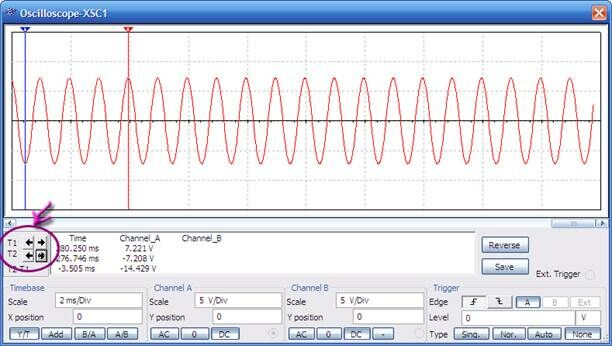

Выделенные кнопки T1 и Т2 позволяют вызвать курсоры:

В окне осциллографа также можно увеличивать и уменьшать масштаб, сдвигать графики по осям ординат и абсцисс, с помощью курсоров смотреть параметры в каждой точке графика (здесь - значение напряжения).

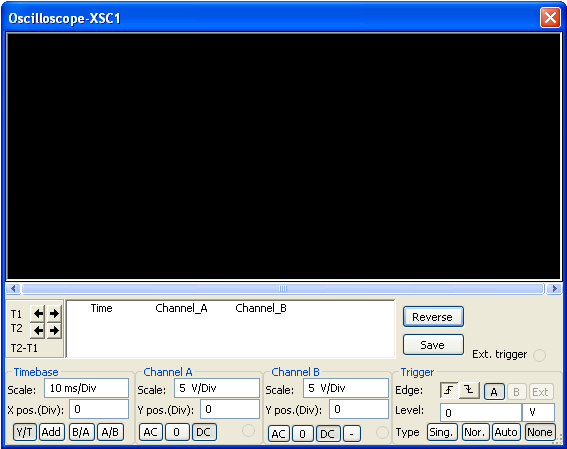

2-х канальный осциллограф

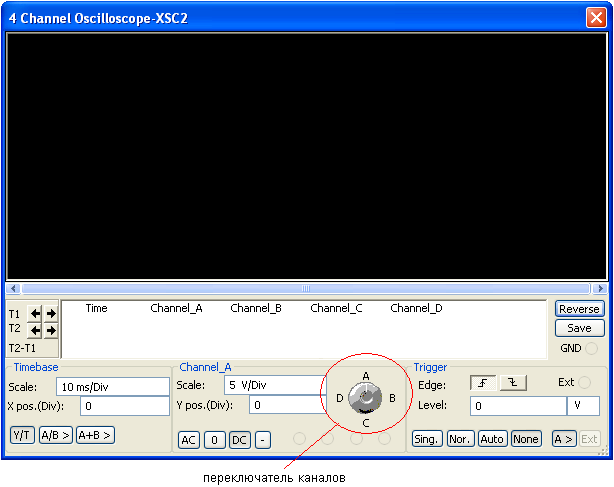

4-х канальный осциллограф

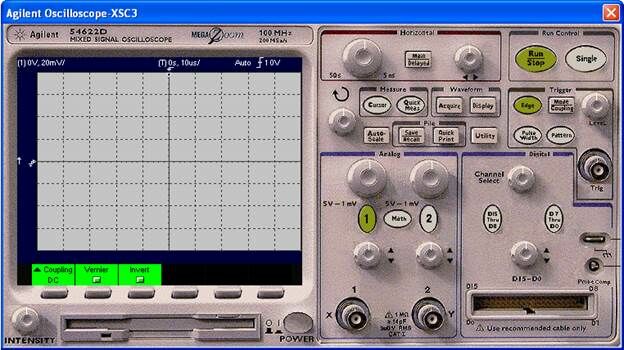

осциллограф смешанных сигналов Agilent 54622D

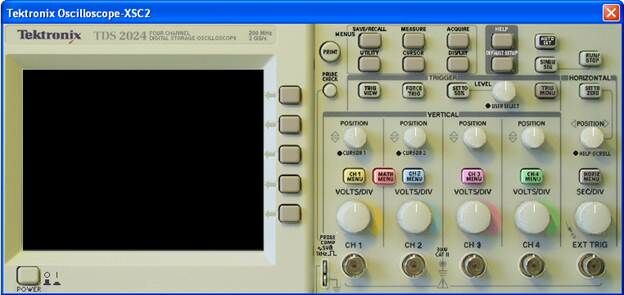

4-х канальный цифровой осциллограф с записью Tektronix TDS 2024

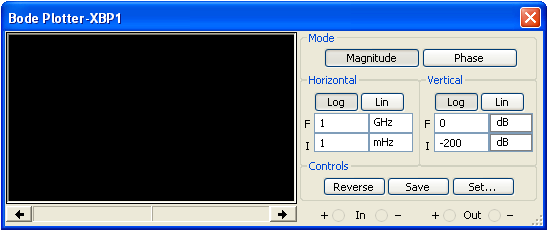

Построитель частотных характеристик (диаграмм Боде)(Bode Plotter)

Отображает относительный фазовый или амплитудный отклик входного и выходного сигналов. Это особенно удобно при анализе свойств полосовых фильтров.

Схемотехника

1. Электронные ключи

1.1. Электрические импульсы. Формы импульсов. Амплитуда и длительность импульсов. Длительность фронта и среза импульсов. Период и частота повторения импульсов. Коэффициент заполнения, скважность, пауза. (Л. 1, стр. 176–178, Л. 14, стр. 113–114, Л. 3, стр. 170-173, Л. 8, стр. 175–178)

1.2. Идеальный электрический ключ. Электронный ключ на основе биполярного транзистора. Режимы отсечки и насыщения. Длительности фронта, рассасывания и среза. Способы повышения быстродействия ключа. Оптимальная форма базового тока. Цепи формирования квазиоптимальной формы базового тока. Электронный ключ на основе полевого транзистора. (Л. 1, стр. 178–184, Л. 3, стр. 184–189, Л. 6, стр. 175–195, Л. 8, стр. 178–182, Л. 14, стр. 114–130, Л. 15, стр. 58–74, Л. 16, стр. 50–54, Л. 17, стр. 98–101)

1.3. Ненасыщенные транзисторные ключи. Силовые электронные ключи на основе составных биполярных транзисторов, полевых транзисторов и IGBT транзисторов. (Л. 15, стр. 75–89, Л. 16, стр. 54, Л. 17, стр. 101–109, стр. 131–133)

2. Пороговые устройства

2.1 Компараторы. Их назначение. Основные параметры: коэффициент усиления, коэффициент ослабления синфазного сигнала, напряжение смещения нуля, входной ток, разность входных токов, время переключения, ток  потребления, выходные уровни, выходной ток. (Л. 1Л. 19, стр. 360–362, Л. 18, стр. 150–155, Л. 10, стр. 221–223, Л.6, стр. 386–390, Л. 3, стр. 226–228, Л. 8, стр. 202–203)

2.2 Передаточные характеристики и временные диаграммы поясняющие работу компараторов. Компаратор нулевого уровня. Применение операционных усилителей в качестве компараторов. (Л. 1Л.18, стр. 150–163, Л. 1, стр. 184–185)

2.3 Триггеры Шмитта (ТШ). Передаточные характеристики. Временные диаграмм поясняющие работу ТШ. Расчет порогов “срабатывания” и “отпускания” ТШ. Устранение эффекта “дребезга контактов” с помощью ТШ. (Л. 1, Л. 18, стр. 155–160, Л. 3, стр. 228–231, Л. 8, стр. 203–205)

3. Генераторы и формирователи импульсов

3.1. Автоколебательные мультивибраторы (АМ) на основе компараторов или ОУ. Симметричный и несимметричный АМ. Временные диаграммы, поясняющие работу АМ. Расчет частоты и скважности автоколебаний. АМ перестраиваемые по частоте и скважности. (Л. 1, стр. 187–190, Л. 3,стр. 211–212, Л. 8, стр. 205–206)

3.2. Интегральные таймеры. Их назначение и внутренняя структура. АМ и одновибратор (ждущий мультивибратор) на основе интегрального таймера. Временные диаграммы поясняюще их работу. Расчет АМ и одновибратора. (Л. 18, стр. 220–226, Л. 8, стр. 209–213)

3.3. Генератор линейно изменяющегося напряжения (ГЛИН). Коэффициент нелинейности. Простейшая схема. Схема с фиксированным током заряда конденсатора. Временные диаграммы, поясняющие работу схем. Синхронизируемые ГЛИН. (Л. 6, стр. 306–317, Л. 1, стр. 194–199, Л. 3, стр. 220–226, Л. 8, стр. 209–213)

4. Устройства хранения, преобразования
 и селектирования аналоговой информации

4.1. Устройство выборки и хранения аналоговой информации (УВХ). Структурная схема и принцип действия. Схема УВХ на основе двух операционных усилителей. Временные диаграммы, поясняющие работу схемы. Схема УВХ на основе микросхем КР1102СК2.    (Л. 18, стр. 163–170, Л. 6, стр. 390–395)

4.2. Амплитудный (пиковый) детектор. Структурная схема и принцип действия. Простейшая схема и схема с улучшенными характеристиками. Временные диаграммы, поясняющие работу схемы. (Л. 6, стр. 396– 408),Л. 18,стр 170–176)

4.3. Ограничитель амплитуды. Простейшие схемы. Временные диаграммы, поясняющие их работу. Ограничитель амплитуды на основе ОУ. (Л. 6, стр. 371–379, Л. 18, стр. 179–181, Л. 3,178–181)

4.4. Амплитудные и временные селекторы импульсов. Временные диаграммы, поясняющие их работу. (Л. 8, стр. 213–214)

4.5. Широтно–импульсные модуляторы (ШИМ). ШИМ первого рода и ШИМ второго рода. ШИМ с блокировкой. Временные диаграммы поясняющие работу ШИМ. (Л. 16, стр.     )

4.6. Преобразователи напряжения в частоту (ПНЧ). Структурная и принципиальная схемы простейшего ПНЧ. Принцип действия. Структурная и принципиальная схемы ПНЧ с повышенной линейностью. Принцип действия и временные диаграммы (Л. 18, стр. 115–130, Л. 6, стр. 395–402)

5. Импульсные стабилизаторы и преобразователи
 напряжения (ИСН), выпрямители и инверторы.

5.1. Три основные (базовые) схемы конверторов: понижающего, повышающего и инвертирующего типов. Временные диаграммы и регулировочные характеристики.(Л. 17, стр. 79–90, Л. 16, стр. 320–339)

5.2. Обратные связи в ИСН (на примере ИСН понижающего типа). Схемы управления ИСН (релейного типа и  с ШИМ). (Л. 16, стр. 310–319)

5.3. Стабилизированные однотактные преобразователи. Принцип действия и временные диаграммы (Л. 17, стр. 346–350)

5.4. Однофазный двухполупериодный выпрямитель. Схемы со средней точкой и мостовая. Работа схем на активную, активно–емкостную и активно–индуктивную нагрузку. Внешние (нагрузочные) характеристики однофазных выпрямителей. (Л. 1, стр. 287–306)

5.5. Трехфазные выпрямители. Схема с нулевым выводом и схема Ларионова. (Л. 1, стр. 331–337)

5.6. Управляемые выпрямители. Регулировочные характеристики управляемых выпрямителей (на примере однофазной мостовой схемы). (Л. 1, стр. 317–327)

5.7. Инверторы напряжения и тока. (Л. 1, стр. 431–442, 457–467, 475–480)
