Частотное разделение каналов
Частотное разделение каналов

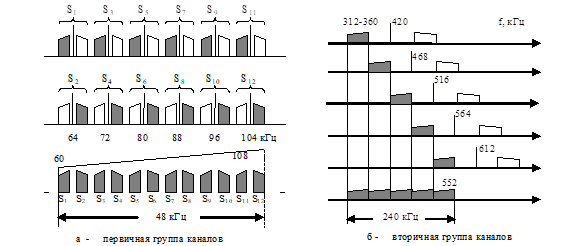

При частотном методе разделения каналов каждому каналу отводится своя полоса частот. Максимальная экономия полосы достигается при использовании амплитудной модуляции с одной боковой полосой и подавлением несущей. Сложность фильтра, выделяющего узкую полосу частот, возрастает с уменьшением отношения ширины полосы к частоте несущей. Поэтому применяют многократное преобразование частоты. Рисунок поясняет принцип многоканальной передачи, примененный в аналоговой телефонной системе связи.
Сигнал одного источника занимает полосу 3,4 кГц. Шесть несущих частот от 64 до 104 кГц отведены для 12-ти источников. Из сигналов от двух источников с одной несущей частотой выделяется нижняя боковая полоса у одного источника и верхняя у другого. В результате суммирования однополосных сигналов 12-ти источников формируется первичная группа каналов. Из пяти первичных групп формируют вторичную группу каналов. Аналогичным образом из пяти вторичных групп формируют третичную группу, из пяти третичных групп - четвертичную группу. Дальнейшее усложнение этой аналоговой системы менее выгодно, чем применение цифровых методов формирования сигналов.
В каждом канале сигнал источника si, ограниченный по амплитуде (чтобы не допустить перегрузки группового сигнала) и по частоте в полосе 0,3 - 3,4 кГц, модулирует свою несущую частоту fi , после чего проходит полосовой фильтр, пропускающий только одну боковую полосу спектра модулированного сигнала. Групповой сигнал формируется суммированием сигналов от нескольких источников и подается в линию связи. В приемнике сигналы отдельных источников выделяются из группового сигнала полосовыми фильтрами и демодулируются.
В демодуляторе каждого канала необходимо формировать свою несущую частоту fi , отсутствующую в сигнале с одной боковой полосой и подавлением несущей.
В телевидении используются сигналы с частичным подавлением боковой полосы. При этом желательно, чтобы спад АЧХ был симметричен относительно несущей частоты.
