14. Электронные приборы
14.1 Полупроводниковые диоды, основные характеристики диодов
Основные стандарты: ГОСТ 19613-80.- Диоды полупроводниковые. Столбы и блоки выпрямительные. Корпуса. Габаритные и присоединительные размеры. ГОСТ 25529-82.- Диоды полупроводниковые. Термины, определения и буквенные обозначения параметров.
Общая характеристика: Полупроводниковый диод – двухэлектродный прибор, принцип действия которого основан на использовании явлений, возникающих между частями монокристалла полупроводника с проводимостями р- и n- типа. Полупроводнмковые диоды широко применяются в схемах, работающих в непрерывных и импульсных режимах, и деляться по назначению па выпрямительные (в том числе универсальные диоды, работающие в широком диапозоне частот), импульсные, варикапы, стабилитроны (опорные диоды), туннельные.
Основными параметрами полупроводниковых диодов являются: постоянный прямой ток Iп – ток через диод в прямом направлении; постоянный обратный ток Iобр – ток через диод в обратном направлении рис 14.1
Максимально допустимый средний выпрямленный ток Iвп.ср.max.(средний за период, постоянная составляющая), которой может длительно проходить через диод, не вызывая изменения его параметров; максимально допустимое обратное постоянное прямое напряжение Uобр.max, которое может быть в течение длительного времени приложено к диоду в обратном направлении, не вызывая изменения его параметров; емкость CД – между выводами диода; габариты; диапазон рабочих температур.
Рекомендуемые материалы
На рис.14 .2, .3 показаны габаритные чертежи и цоколевка диодов. В таблицах 14.1, 14.2, 14.3, 14.4 приведены основные параметры диодов. На рисунке 14.4 показаны габаритные чертежи и цоколевка стабилизаторов. В таблицах 14.5, 14.6 приведены основные параметры стабилизаторов.

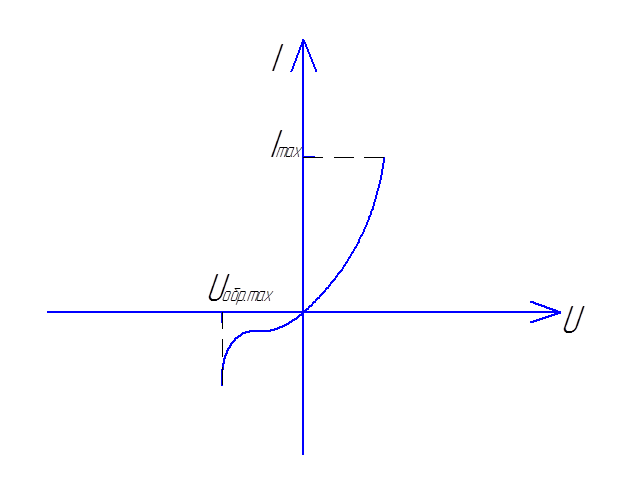

Рис.14. 1. Вольт-амперная характеристика для диода.

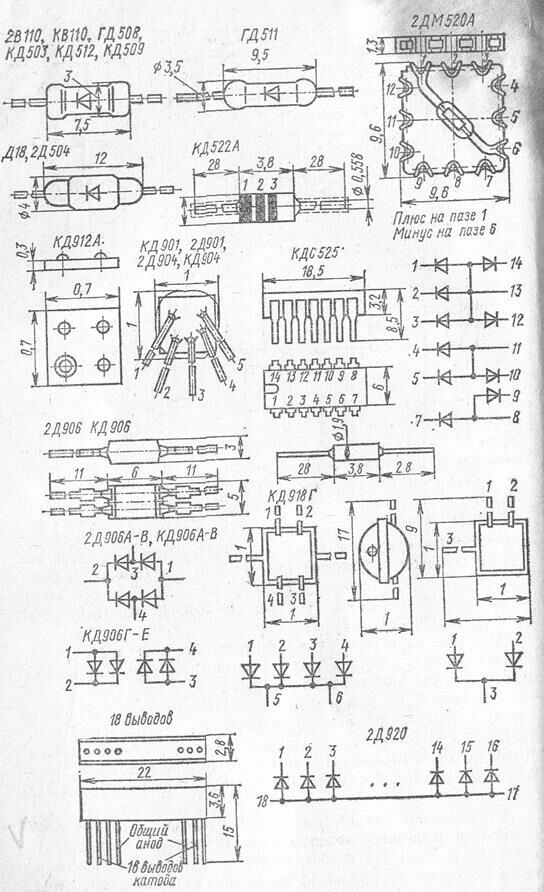

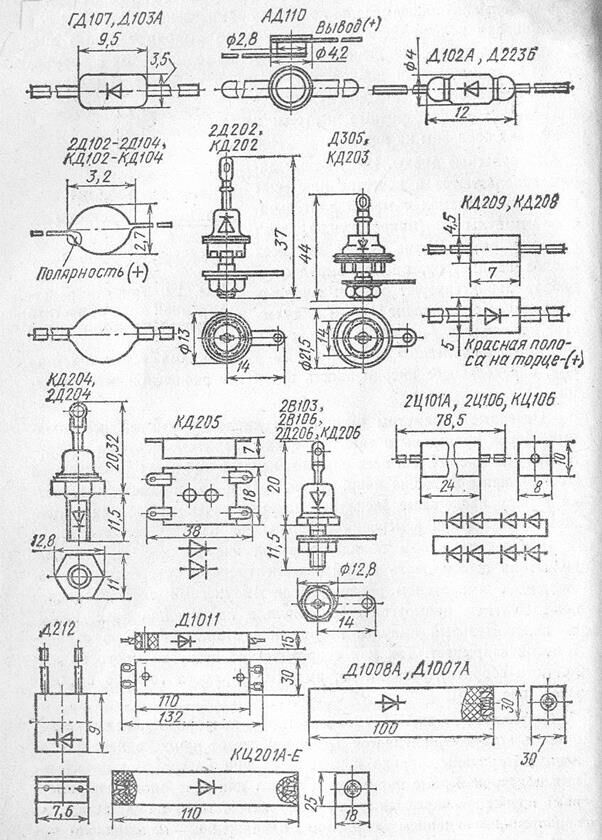

Рис.14.2 Габаритные чертежи и цоколевка диодов
Рис.14.3 Габаритные чертежи и цоколевка диодов

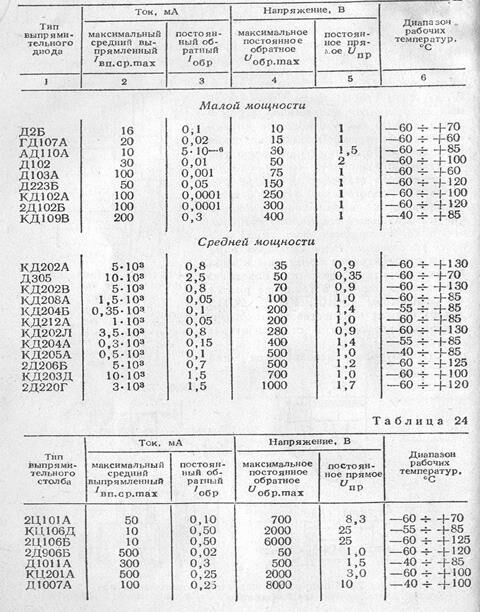

Таблица 14.1
Таблица 14.2

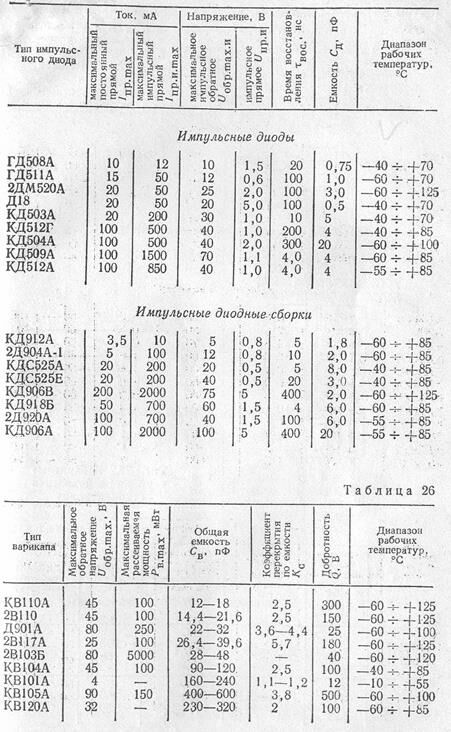

Таблица 14.3

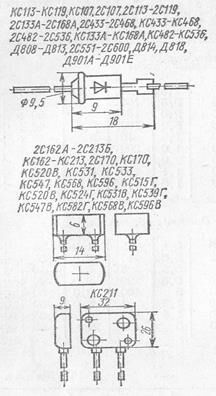

Рис .14.4.Габаритные чертежи и цоколевка стабилитронов

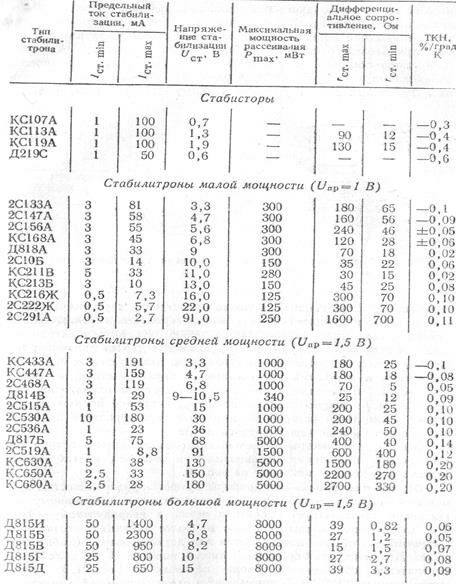

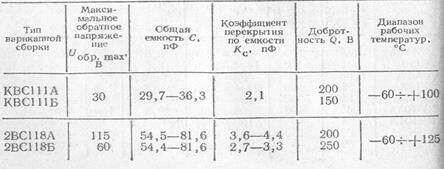

Таблица 14.4
14.2 Светодиоды
Светодиоды – полупроповодниковые приборы, преобразующие электрические сигналы в световые.
Основными характеристиками светодиодов являются его яркостная (или ватт-амперная) характеристика, прямой ток, прямое и обратное напряжение.
Для изготовления светодиодов используются такие полупроводниковые материалы, как, например, арсенид и фосфид галлия. Спектральный состав излучения завмсит от материала полупроводника и введенных примесей.Так, длина волны излучения приборов из фосфида галлия соответствует зеленому цвету. Светодиоды нуждаутся в источнике питания в большим внутренним сопротивлением. Для этого последовательно с источником питания включают резистор Р, что уменьшает наклон яркостных характеристик, и проходящий через светодиод ток меньше зависит от напряжения питания.
В группу светодиодов помимо светоизлучающих диодов входят также инфракрасные излучающие диоды ИК и линейные шкалы.
Основные параметры ИК-диодов – прямое и обратное наряжения и прямой ток.
ИК-диоды широко применяются в схемах автоматизации и автоматического регулирования.
Линейные шкалы (светящиеся столбики) изготавливают в виде пластин на основе светоизлучающих диодов и представляют собой интегральную схему, в которой размещены электрически соединенные светодиоды. Их электрические и эксплуатационные характеристики такие же, как у светодиодов. Линейные шкалы используются для быстрого наглядного изображения изменяющейся информации многоканальных систем.
Светодиоды обладают низким кпд, а некоторые из них могут также с течением времени изменять отдельные параметры.

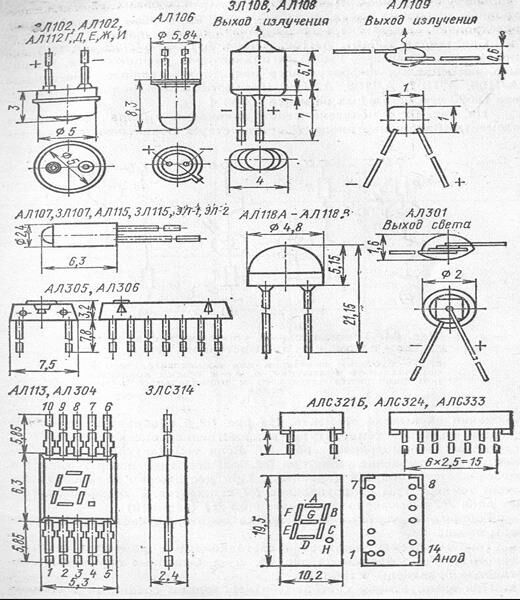

На рис.14.5 показаны габаритные чертежи и цоколевка светодиодов.
Рис. 14.5

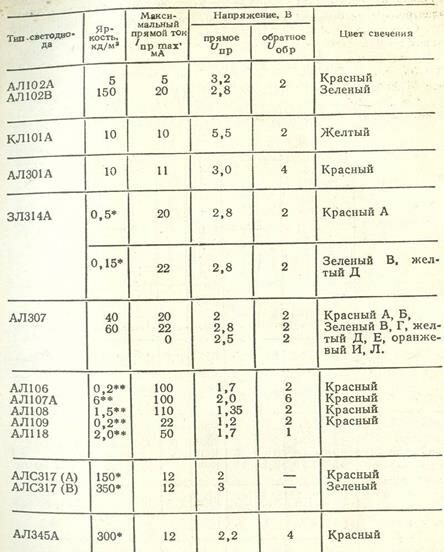

Таблица 14.5
Цифро-буквенные индикаторы: на основе светодиодов представляютсобой интегральную микросхему, состоящую из электрически соединенныхдиодных сегментов, которые, высвечивая создают изображение: цифры или буквы.

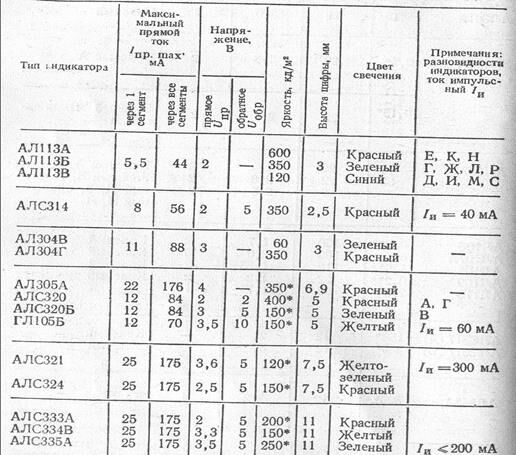

В таблице 14.8 приведены основные параметры цифро-буквенныхиндикаторов.
Таблица 14.8
Таблица 14.6
Примеры расчетов диодов
Пример1 Для питания постоянным током потребителя мощностью Po= 300 вт при напряжении Uo=20в необходимо собрать схему однополупериодного вып-
рямителя, использовав имеющиеся стандартные диоды КД 202Л.
Решение
1. Выписываем из таблицы 14.1 параметры диода Iдоп=10 А
Uобр=200В
2. Определяем ток потребителя
Io=Po/Uo=300/20=15А
3. Определяем напряжение, действующее на диод в нероводящий период
Uo=3,14 Uo=3,14 20=63А.
4. Проверяем диод по параметрам Iдоп и Uобр. Для данной схемы диод должен удовлетворять условиям Uобр >Uо, Iдоп>Io. В данном случае первое условие выполняется (200>63В), второе условие не соблюдается (10<15 А)
5. Составляем схему выпрямителя. Чтобы выполнялось условие Iдоп>Io надо двадиода соединить параллельно, тогда Iдоп=2 10 =20А; 20>15А
Рис 14.6
Пример 2 Для питания постоянным током потребителя мощностью Po=250вт при напряжении Uo=100В необходимо собрать схему двухполупериодного выпрямителя со средней точкой трансформатора использовав диоды КД204Б.
Решение 1.Выписываем параметры диода из таблицы 14.1 Iдоп=2.5А,Uобр=200В.
2.Определяем ток потребителя Io=Po/Uo=250/100=2.5А
3.Определяем напряжение, действующее на диод в непроводящий период: Un=3.14 Uo=3.14 100=314В.
4. Проверяем диод по параметрам Iдоп и Uобр. Для данной схемы диод должен удовлетворять условиям Uобр >Un и Iдоп>0.5Io. В данном случае первое условие не соблюдается (200<314), т.е.Uобр< Un, второе условие выполняется (0.5Io=0.5 2.5=1.25<2.5А)
5. Составляем схему выпрямителя. Чтобы выполнялось условие Uобр>Un,необходимо два диода соеденить последовательно, тогда Uобр=200 2=400>314В.

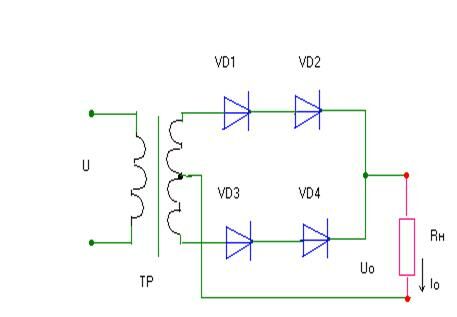

Рис 14.7

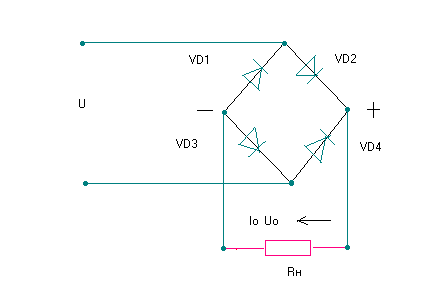

Пример 3 Составить схему мостового выпрямителя, использовав один из четырех диодов Д218, Д222, КД202Н, Д215Б. Мощность потребителя Ро=300 вт,
Напряжение Uo=200 В.
Решение 1.Выбираем параметры указанных диодов и записыва ем их в таблицу
Типы диодов | Iдоп А | Uобр В |
Д218 | 0.1 | 1000 |
Д222 | 0.4 | 600 |
КД202Н | 1 | 500 |
Д215Б | 2 | 200 |
2.Определяем ток потребителя
Io=Po/Uo=300/200=1.5A
3. Находим напряжение,действующее на диод в непроводящий период для момстовой схемы выпрямителя.
Uв =1.57Uo=1.57 200=314В
4.Выбираем диод из условия Iдоп>0.5Io>0.5 1.5>0.75 А. Uобр>Uв>314В. Этим условиям удовлетворяет диод КД 202Н.
Пример 4 Расчитать схему трехфазного выпрямителя со средней точкой трансформатора использовав диоды КД 212А. Выпрямитель должен питать потребитель с Uo=150 В. Определить допустимую мощность потребителя.
Решение 1. Выписываем параметры диода из таблицы 14.1 Iдоп=1А, Uобр= 200А
2. Определяем допустимую мощность потребителя. Для трехфазного выпрямителя Iдоп>(1/3) Io, т.е.Ро= 3UoIдоп=3 150 1=450вт.
Следовательно, для данного выпрямителя Ро >450 вт.
3. Определяем напряжение, действующее на диод в непроводящий период: Un=2.1Uo=2.1 150 315В.
4. При составлении схемы выпрямителя, чтобы условие Un>Uобр выполнялось необходимо, чтобы в плече каждого было по два последовательно соединенных диода, тогда Uобр= 200 2 =400В. (400>315).

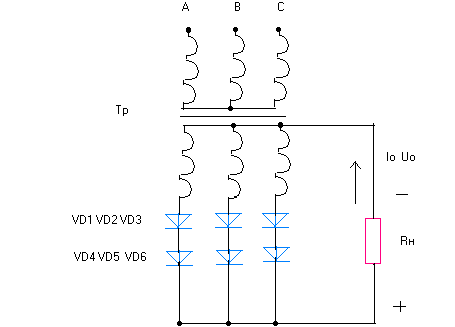

Рис. 14.9
14.3 Транзисторы, сновные характеристики транзисторов
Основные стандарты на транзисторы: ГОСТ 20003-74 – Транзисторы биполярные. Электрические параметры. Термины, определения буквенные обозначения. ГОСТ 19095-73. – Транзисторы полевые. Электрические параметры. Термины, определения и буквенные обозначения. ОСТ 11336.907.8-81. – Транзисторы биполярные. Руководство по применению. ОСТ 11336.935-82. – Тразисторы полевые. Руководство по применению.
Транзистор – полупроводниковый трехэлектродный прибор, предназначенный для усиления, генерирования или преобразования электрических сигналов и переключения электрических импульсов в схемах. Он представляет собой кристалл со структурой p-n-p или п-р-п – типа с тремя выводами, связанными с тремя слоями (областями). Средний слой называется базой Б. Один наружный слой, который является источником носителей зарядов – электронов или дырок, называют эмиттером Э, а другой, принимающие от эмиттера заряды, - коллектором . Физические процессы, протекающие в р-п-р и п-р-п – транзисторах, аналогичны. Разница сотоит лишь в том, что при одинаковых рабочих режимах напряжения на одноименных электродах имеют противоположную полярность (отрицательное на коллекторах транзисторов р-п-р – типов и положительное п-р-п – типов) и ток в базах преносится носителями зарядов противоположного знака. Существуют также униполярные (однополярные) транзисторы, в которых ток переносится только одним типом носителей – основных для данного полупроводника. Такие транзисторы называют полевыми. На рис.14.10 представлена выходная характеристика транзистора.
Основными параметрами транзисторов являются: коэффициент передачи тока; постоянное напряжение коллектор-эмиттер при заданном сопротивлении в цепи база-эмиттер Uкэr; постоянное напряжение эмиттер-база Uэб; постоянное напряжение коллектор-база Uкб; постоянный ток коллектора Iк, эмиттера Iэ, базы Iб; импульсные токи коллектора IКи; эмиттера IЭи, базы IБи; постоянные мощности рассеяния транзистора Р и

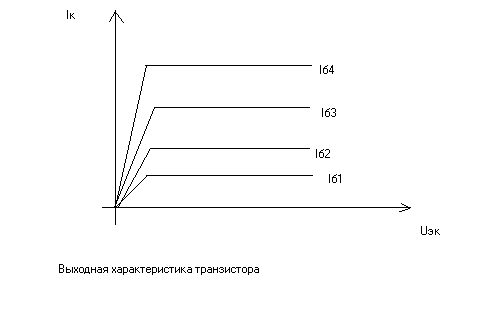

Рис. 14.10
коллектора Рк; температура окружающей среды Т.
Максимально допустимые электрические и тепловые режимы, в которых могут использоваться транзисторы, в основном, характеризубтся предельными эксплуатационными данными параметров UкэR, Uкб, Uэб, Iк, Iб, IКи, Р, Рк, Т.
Основными параметрами полевых тразисторов являются: напряжение отсечки UЗИотс – приложенное к затвору напряжение, при котором перекрывается сечение канала; максимально допустимый ток стока I c.max; напряжение между затвором и стоком UЗС; между стоком и истоком UСИ и между затвором и истоком UЗИ, входная С11И, проходная С12И и выходная С22И емкости; крутизна характеристики коэффициент шума – Кш; электродвижущая сила шума Еш.

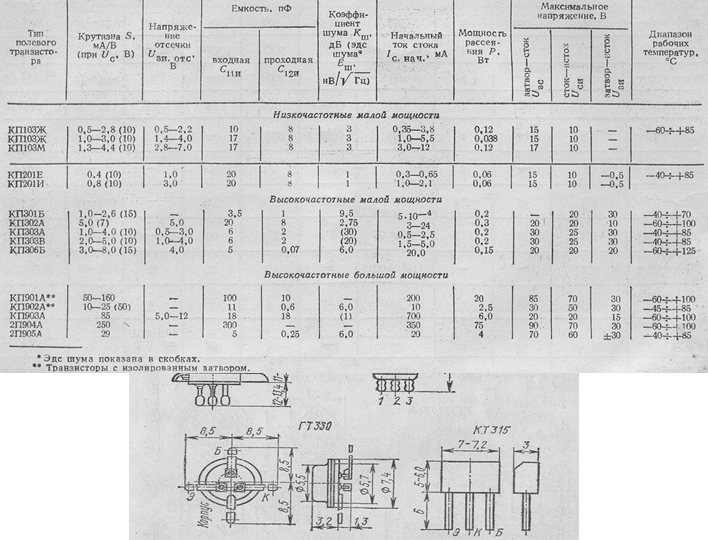

Таблица 14.7

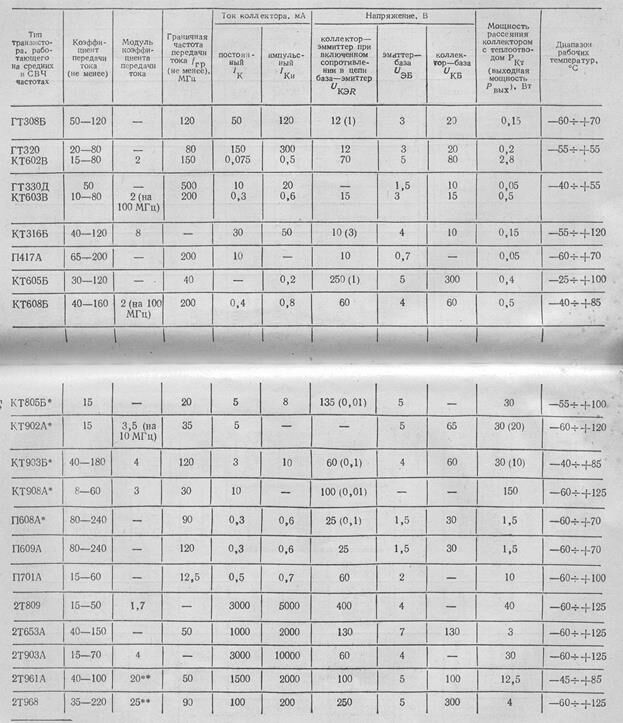

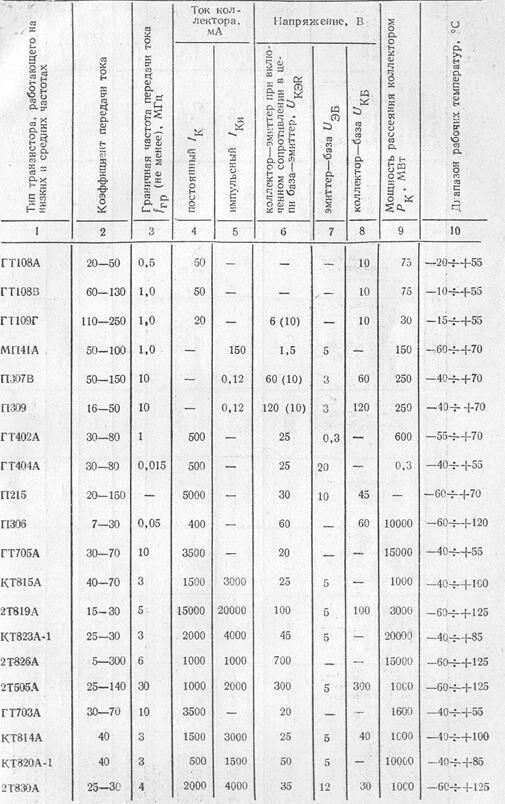

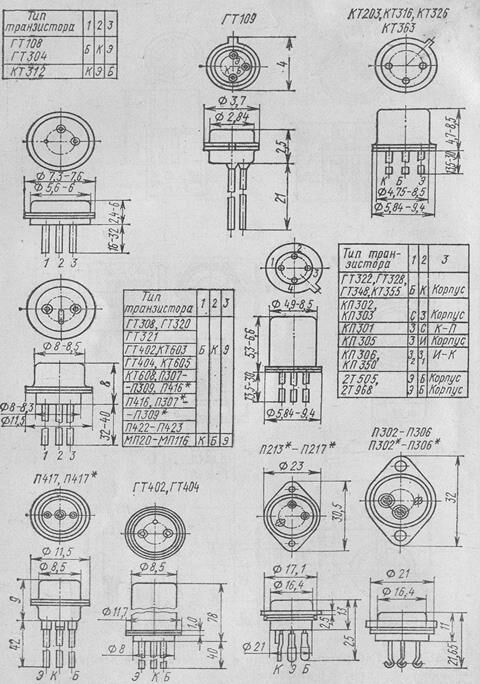

В таблицах 14.8,14.9,14.10 указаны основные параметры транзисторов. На рис. 14.11, показаны габаритные чертежи и цоколевка транзисторов.
Таблица 14.8
Рис.14.11
Таблица
14.10
Рис.14.12

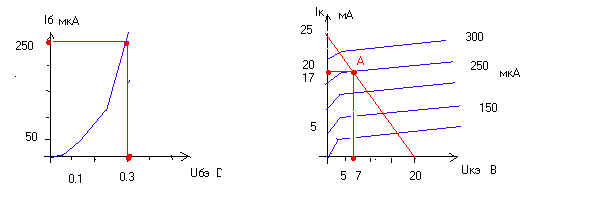

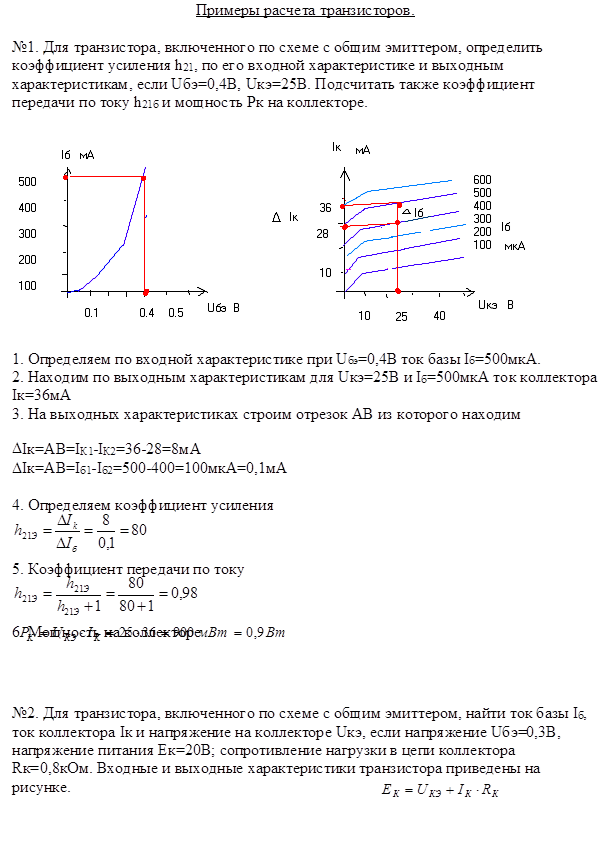

Строим нагрузочную характеристику по уравнению
2. Находим на входной характеристике для Uбэ=0,3В ток базы Iб=250мкА
3.Находим на выходных характеристиках точку А при пересечении линии нагрузки с характеристикой, соответствующей Iб=250мкА
5. Определяем для точки А ток коллектора Iк=17мА и напряжение Uкэ=7В.

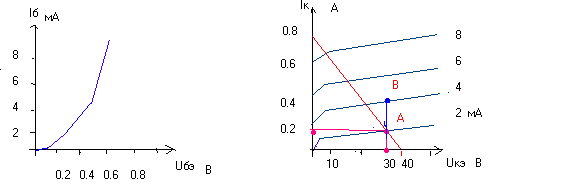

№3. Мощность на коллекторе транзистора Pк=6Вт, напряжение на коллекторе Uкэ=30Вт; напряжение питания Ек=40В. Используя выходные характеристики определить ток базы Iб, коэффициент усиления h21Э и сопротивление нагрузки Rк.
1.Определяем ток коллектора
2. Находим на выходных характеристиках точку А,
соответствующую Iк=0,2А и Uкэ=30В
Iб=2мА
3. Соединяем прямой точку А и точку на оси абсцисс, соответствующую Ек=40В
На прямой с осью ординат получаем точку IК1=0,8А
4. Определяем
5. DIк=AB=04-02=02А=200мА
DIб=AB=4-2=2мА
6.
14.4 Тиристоры, основные характеристики тиристора.
Основной стандарт: ГОСТ 20332-74.-Тлристоры. Электрические
параметры. Термины. Определения и буквенные обозначения.
Тиристоры - полупроводниковые приборы, имеющие три и бо-лее последовательно образованных Р-П-переходов. Тиристоры под-разделяются на диодные и триодные. Первые тлеют два вывода (электрода), а вторые - три. В настоящее время любой полупро-водниковый прибор, имеющий структуру Р-П-Р-П- типа, называ-ют тиристором. Диодные тиристоры называются такие динисторами, или переключающими четырехслойными неуправляемыми диодами, а триодные - тиристорами, или переключающими четырехсложными управляемыми диодами.
Динисторы - тлеют два вывода (анод А и катод К) из внеш-них областей и включаются только при изменении полярности и напряжения питания, т.е. они являются неуправляемыми прибора-ми. Зри подаче на динистор прямого напряжения (плюс на Р и ми-нус на П внешние области) оба эмиттерных перехода ЭП будут открыты, а коллекторный КП закрыт. Следовательно, большая часть приложенного к динистору напряжения будет падать на коллектор-ном переходе.
Динистор характеризуется двумя устойчивыми состояниями, на-личие которых позволяет использовать прибор в качестве мощного переключающего элемента в различных схемах автоматики и вычис-лительной техники.
Тринисторы - переключающие четырехслойные управляемые диоды, имеющие три вывода: анод А и катод К из крайних областей и управляющий электрод УЭ из средней области. При подаче на катод тиристора положительного потенциала, а на анод отрицательного на переходе П2 появляется прямое, а на последовательных переходах Ш и ПЗ - обратное напряжение. При этом через тиристор проходит малый обратный ток и он закрыт. На рис. 14.13 представлена вольт-амперная характеристика тиристора.
На риc 14.14 показаны габаритные чертежи и цоколевка тиристоров.
В таблицах 14.12, 13, 14, 15, 16, 17, 18 приведены основные параметры тиристоров.

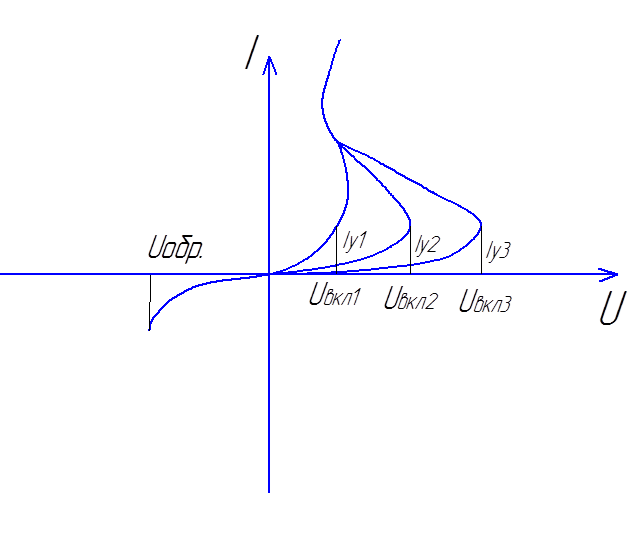

Рис14.13. Вольт - амперная характеристика тиристора.

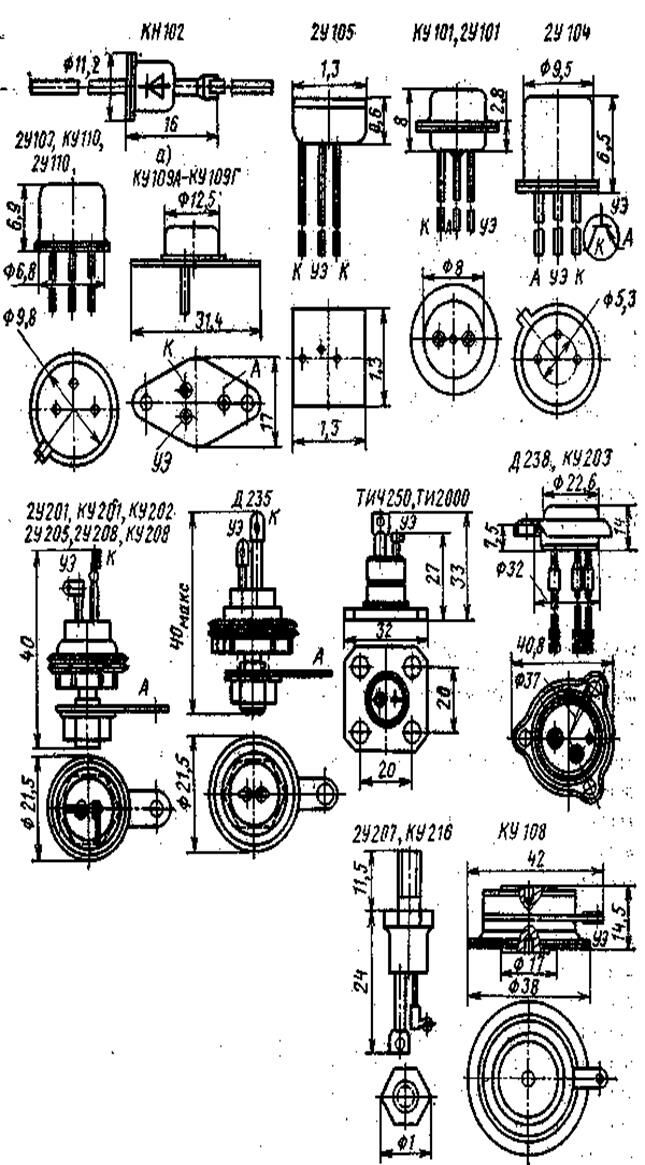

Рис. 14.14 Габаритные чертежи и цоколевка тиристоров (а – м).
Таблица 14.11
Тип тринистора средней мощности | Ток | Напряжение | Максимальная мощность рассеяния Рср. мах мВт | Время, мкс | Диапазон рабочих температур, оС | |||||||
Максимальный в откр. состоянии, Iоткр.max, мкА | В закрытои состоянии , Iзакр, мкА | Отпирающий , Iот, мА | Удерживающий, Iуд, мА
| Максимальное прямое в закрытом состоянии, Uзакр, max | В открытом состоянии, Uотрн | Отпирающий, Uот | Максимальное обратное Uобр, мах | Включения, tвк | Выключения, tвык
| |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
КУ201А 2У201А | 2 2 | 5 5
| 2-100 2-100 | 100 100 | 25 25 | 2 2 | 6 6 | - - | 4 4 | 10 10 | 100 100 100 | -50 +85 -50 +110
|
Д235А | 2 | 2
| 30 | 100 | 50 | 2 | 5 | - | 4
| 5 | 35 | -69 +70 |
КУ201В | 2 | 5 | 2-100 | 100 | 50 | 2 | 6 | - | 4 | 10 | 100 | -60 +85 |
Д2335Г | 2 | 2
| 30 | 100 | 80 | 2 | 5* | 100 | 4 | 5 | 35 | -60 +70 |
КУ201Д КУ201Ж КУ201К | 2 2 2 | 5 5 5 | 2-100 | 100 100 100 | 100 200 300 | 2 2 2 | 6 6 6 | - - - | 4 | 10 10 10 | 100 100 100 | -60 +85 |
2У205А 2У205В 2У205В 2У205Г | 2 2 2 2 | 5 5 5 5 | 200 200 200 200 | - - - - | 400 600 800 800 | 4 4 4 4 | 3 3 3 3 | 100 100 400 800 | 2000 2000 2000 2000 | 0,45 0,35 0,25 0,25 | 45 30 30 30 | -60 +100 |
Таблица 14.12
Тип тринистора малой мощности | Ток | Напряжение | Максимальная рассеиваемая мощность, Рср. мах мВт | Время | Диапазон рабочих температур, оС | ||||||||
Максим. в открыт. состоянии Iоткр.max, мкА | В закрытом состоянии, Iзакр, мкА | Отпирающий, Iот, мА | Удерживающий, Iуд, мА | Макс. в закрыт состоянии, Uзакр, max | В открытом состоянии, Uотрн | Отпирающее, Uот | Максим. обратное, Uобр, мах | Включения, tвк | Выключения, tвык
| ||||
2У105Г 2У105Б | 50 50 | 1,0
| 4 4 | 10 10 | 15 30 | 1,1 1,1 | 2* 2* | 5 5 | 15 15 | 0,1 | 1,5 1,5 | -60 +125 -60 +152 | |
2У101А КУ101Г 2У101Д | 75 75 75 | 0,15 0,5 0,15 | 0,1-0,05-7,5 0,1-5 | 2-25 0,5-25 2-25 | 50 80 150 | 2,25 2,5 2,25 | 1,5-8 0,25-10 1,5-8 | 10 80 150 | 150 150 150 | 2 2 2 | 35 35 35 | -60 +120 -60 + 85 -60 +120 | |
2У104А | 100
| 0,12 | 15* | 20 | 15 | 2 | 2* | 6 | 200 | 0,29 | 2,5 | -60 +110 | |
2У107А 2У110А | 100 300 | 0,05 0,1 | -20+ +10 0,3 | 0,3 6 | 250 300 | 1,5 2 | 0,35-0,55 0,35-0,6 | 10 10 | 200 - | 1 1 | 40 8 | -60 +125 -60 +125 | |
КУ109Б КУ109Г | 1000 1000 | 300 | 100 100 | - - | 750 600 | 3,5 | 3 3 | 50 50 | - - | - - | 4 8 | -40 +70 -40 +70 | |
* - импульсные значения.
Таблица 14.13
Тип тринистора средней мощности | Ток | Напряжение | Максимальная рассеиваемая мощность, Рср. мах мВт | Время | Диапазон рабочих температур, С | |||||||
Максим. в открыт. состоянии Iоткр.max, мкА | В закрытом состоянии, Iзакр, мкА | Отпирающий, Iот, мА | Удерживающий, Iуд, мА | Макс. в закрыт состоянии, Uзакр, max | В открытом состоянии, Uотрн | Отпирающее, Uот | Максим. обратное, Uобр, мах | Включения, tвк | Выключения, tвык
| |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
КУ215А | 2 | 1,5 | - | - | 1000 | 3 | - | 500 | 6000* | - | 150 | -40 +90 |
КУ202А | 10 | 10 | 200 | 200 | 25 | 2 | 7 | 25 | 20 | 10 | 150 | -60 +85 |
КУ203А | 10 | 10 | 450* | 200 | 50 | 2 | 10 | 20 | 20 | 3 | 7 | -60 +120 |
Д238Б Д238В КУ203Г | 10 10 10
| 20 20 10 | 150 150 450* | 100 100 - | 100 150 200 | 2 2 2 | 8 8 10 | - - - | 20 20 20 | 10 10 3 | 35 35 7 | -60 +100 |
КУ203И | 10 | 10 | 450* | - | 200 | 2 | 10 | 200 | 20 | 3 | 7 | -60 +120 |
КУ202К КУ202М | 10 10 | 10 10 | 200 200 | 200 200 | 300 400 | 2 2 | 7 7 | - - | 20 20 | 10 10 | 150 150 | -60 +85 |
Таблица 14.14
Тип импульсного тринистора малой и средней мощности | Ток | Напряжение, В | Время, мкс | Максимальная частота слежения импульсов, fmax, кГц | Максимальная импульсная управляющая мощность, Ру.max.и, Вт | Диапазон рабочих температур, оС | |||||
Макс. импульсный в открытом состоянии, Iотк. max и, А | В закрытом состоянии, Iзакр. мА | Управляющий импульсный, Iу.и. А | Максимальное прямое в закр. состоянии, Uзакр. max | Отпирающее импульсное, Uот.и | Максим. обратное, Uобр. max | Включения, tвкл | Выключения, tвыкл | ||||
2У111А | 15 | 0,5 | 0,05-0,1 | 400 | 5
| 100 | - | 20 | -
| - | -50 +125 |
КУ108Ф КУ108М КУ108В | 150 | 2,5 2,5 2,5 | 4,5 4,5 4,5 | 600 800 1000 | 25 | 300 400 500 | 35 | - - - | 2
| 150 150 150 | -40 +80 |
КУ216В КУ216А КУ216Б | 100 100 100 | 0,5 0,5 0,5 | 2 - 5 2 - 5 2 - 5 | 600 800 800 | 20 20 20 | 300 400 400 | 0,15 0,05 0,1 | 80 20 80 | 700 3000 1000 | 80 80 80 | -45 +70 |
ТИ4250 ТИ2000 | 250 2000 | 5 5 | 4 – 5 4 - 20
| 750 480 | 50 50 | 600 800 | 0,2 - | 100 150 | - 2000 | - - | -60 +80 |
Таблица 14.15
Тип мощного силового тринистора | Ток, А | Напряжение, В | Время, мкс | Габариты, мм | Масса, кг | ||||
Макс. в открытом состоянии, Iотк. max | Отпирающий, Iот | Макс. прямое в закрытом состоянии, Uзакр. max | Отпирающее, Uот | Включения, tвкл | Выключения, tвыкл | Диаметр | Высота | ||
ТЧ-20 ТЧ-25 | 20 25 | 0,7
| 500-900 | 3.0 | 6 | 7-9 | 30 | 71 | 0,08 |
ТЧ-40 ТЧ-50 ТЧ-63 | 40 50 63 | 0,8 0,8 | 500-900 | 6 | 7-9 | 36 | 67,2 | 0,2 | |
ТЧ-80 ТЧ-100 ТЧ-125 | 80 100 125 | 0,9 1,0 0,9 | 1000 1000 900 | 2.5 | 6 | 7 6 6 | 41 | 86,3 | 0,3 |
Таблица 14.16
Тип мощного силового тринистора | Ток, А | Напряжение, В | Время, мкс | Габариты, мм | Масса, кг | ||||
Макс. в открытом состоянии, Iотк. max | Отпирающий, Iот | Макс. прямое в закрытом состоянии, Uзакр. max | Отпирающее, Uот | Включения, tвкл | Выключения, tвыкл | Диаметр | Высота | ||
ТД-20 ТД-25 ТД-40 | 20 25 40 | 0,45 | 100 -2400 | 3 | 5,0 5,0 5,9 | 70 - 250 | 30 | 71 | 0,47 |
ТД-80 ТД-100 ТД-125 ТД-160 ТД-200 | 08 100 125 160 200 | 0,60 | 4 | 7,0 7,5 | 36 |
55
| 0,85 | ||
8,0 8,8 9,5 | 120 | 0,95 | |||||||
ТД-250 ТД-230А | 250 320 | 10 11 | 41 | 62 | 2,8 | ||||
ТД-400 | 400 | 15 | 106 | 5,2 |
Таблица 14.17
Тип мощного силового тринистора | Ток, А | Напряжение, В | Время, мкс | Габариты, мм | Масса, кг | ||||
Макс. в открытом состоянии, Iотк. max | Отпирающий, Iот | Макс. прямое в закрытом состоянии, Uзакр. max | Отпирающее, Uот | Включения, tвкл | Выключения, tвыкл | Диаметр | Длина | ||
Т-25 Т-50 Т-100 Т-160 Т-200 | 25 50 100 160 200 | 0,35 0,35 0,4 - 0,35 | 100 -1000 | 5 7 6 6 7
| 10 10 10 10 20 | 150 150 150 150 200 | 35 35 45 45 41 | 150 175 275 275 67 | 0,12 0,19 0,44 0,44 0,46 |
Т14-125 Т14-160 Т2-160 | 125 160 160 | 0,4 0,4 0,4 | 100 -1200 | 7 7 8
| 25 25 10 | 250 250 250 | 35 35 58 | 236 236 50 | 0,33 0,33 0,29 |
Т-500 Т-630 Т-800 | 500 630 800 | 0,4 0,4 0,4
| - | 7 7 7 | 20 30 30 | 250 250 250 | 74 82 82 | 24 24 24 | 0,31 0,34 0,34 |
Т2-320
| 320 | 0,4 | 100 -1200 | 8 | 20 | 250
| 74
| 24 | 0,31
|
Т3-320 Т2-800 Т-1000 | 320 800 1000 | 0,4 0,4 0,4 | 500 – 1700 100 – 1200 100 - 1200
| 7 8 7 | 10 – 25 30 30 | 250 250 250 | 74 82 82 | 24 24 24 | 0,33 0,37 0,37 |
Т9-250 ТС-80 ТС-160 ТС-125 | 250 80 160 125 | - 0,4 0,4 0,4 | 45 - 880 | - 10 10 10 | 30 20 20 20 | 500 250 250 250 | 57 45 45 45 | 20 275 275 275 | 0,15 0,44 0,44 0,44 |
14.5 Интегральные микросхемы. Основные параметры микросхем.
Основные, стандарты: ГОСТ 17021-75.- Микросхемы интегральные. Термины и определения. ГОСТ 17467-79.- Микросхемы интегральные. Основные размеры.
Микроэлектроника - одно из основных направлений развития электронной аппаратуры, которая обеспечивает создание схемных элементов различного назначения, характеризуемых высокими надежностью и быстродействием, малыми габаритами и потребляемой мощностью.
Сокращение размеров активных элементов позволяет создать в одном корпусе целую электронную микросхему, называемую интегральной (объединенной).
Микросхемы сохраняют свои параметры в пределах норм, которые указаны техническими условиями для конкретных типов ИМС.
Состав микросхем в настоящее время достаточно разнообразен, включает логические элементы, элементы памяти, индикации и контроля.

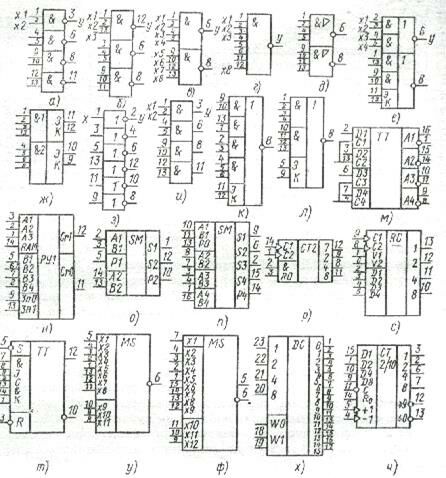

На рис. 14.15 представлены условные обозначения и нумерация выводов микросхем.
В таблицах 14.19,20,21 приведены функциональные назначения микросхем.
Рис.14.15 Условные обозначения и нумерация выводов микросхем.
Таблица 14.19
Функциональное название микросхемы | Условное обозначение (3-й и 4-й элементы полного обозначения по ГОСТ 18682-73)
|
1 | 2 |
Четыре элемента 2И - НЕ | ЛА3 |
Три элемента 3И - НЕ | ЛА4 |
Два элемента 4И - НЕ | ЛА1 |
Элемент 8И - НЕ | ЛА2 |
Два элемента 4И – НЕ с большим коэффициентом разветвления по выходу | ЛА6 |
Два элемента 2И – ИЛИ – НЕ, один расширяемый по ИЛИ | ЛР1 |
Два элемента четырехвходовых расширителей по ИЛИ | ЛД1 |
Четыре элемента 2И – НЕ с открытым коллектором (элементы контроля) | ЛА8 |
Шесть элементов НЕ | ЛН1 |
Четыре элемента 2ИЛИ – НЕ | ЛЕ1П |
Элемент – расширитель по ИЛИ на восемь входов | ЛД3 |
Четыре элемента 2И | ЛИ1 |
Два триггера Шмидта с логическим элементом на входе 4И – НЕ | ТЛ1 |
Два элемента 4И – НЕ с открытым коллектором и повышенной нагрузочной способностью (элементы индикации) | ЛА7 |
Четыре элемента 2ИЛИ | ЛЛ1 |
Элемент 2 - 2 - 2 - 3И - 4ИЛИ - НЕ с возможностью расширения по ИЛИ | ЛР3 |
Элемент 4 – 4И – 2ИЛИ – НЕ с возможностью расширения по ИЛИ | ЛР4 |
Четыре элемента D – триггера с прямыми и инверсными выходами | ТМ7 |
Четыре элемента D – триггера | ТМ5 |
Одноразрядный сумматор | ИМ1 |
ОЗУ на 16 бит со схемами управления | РУ1 |
Двухразрядный двоичный сумматор | ИМ2 |
Четырехразрядный двоичный сумматор | ИМ3 |
Двоичный счетчик | ИЕ5 |
Четырехразрядный универсальный сдвигающий регистр | ИР1 |
JK – триггер с логикой на входе 3И | ТВ1 |
Селектор – мультиплексор на восемь каналов со стробированием | КП5 |
Селектор – мультиплексор данных на восемь каналов | КП7 |
Дешифратор – мультиплексор 4 линии на 16 | ИД3 |
Двоично-десятичный реверсивный счетчик | ИЕ6 |
Тип ИМС | Состав ИМС | Потребляемая мощность, Рпот. мВт | Время задержки переключения, нс | Коэффициент разветвления по выходу, Краз | Коэффициент объединения по выходу, Коб | |
t01 | t10 | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
155ЛА1 155КЛА1 | Два элемента 4И-НЕ | 52 39 | 29 22 | 15 | 10 | 4 |
155ЛА2 155КЛА2 | Элемент 8И-НЕ | 26 21 | 33 22 | 18 15 | 8 | |
155ЛА3 155КЛА3 | Четыре элемента 2И-НЕ | 110 78 | 29 22 | 15 | 2 | |
155ЛА4 155КЛА4 | Три элемента 3И-НЕ | 80 57 | 29 22 | 15 15 | 10 | 3 |
155ЛА6 155КЛА6 | Два элемента 4И-НЕ с большим коэффициентом разветвления | 86 92 | 29 22 | 20 15 | 30 | - |
155ЛА7 155КЛА7 | Два элемента 4И-НЕ с открытым коллектором (элементы индикации) | 82 79 | - | - | - | - |
155ЛА8 155КЛА8 | Два элемента 2И-НЕ с открытым коллектором (элементы контроля) | 100 - | - | - | - | - |
155ЛР1 155КЛР1 | Два элемента 2И-2ИЛИ-НЕ, один с расширением по ИЛИ | 73 58 | 33 22 | 18 15 | 10 | 8 |
155ЛР3 155КЛР3 | Элемент 2-2-23И-4ИЛИ-НЕ с возможностью расширения по ИЛИ | 73 47 | 33 22 | 18 15 | - |
Таблица 14.20
Тип ИМС | Состав ИМС | Потребляемая мощность, Рпот, мВт | Время задержки переключения, нс | Коэффициент разветвления по выходу, Краз | Коэффициент объединения по выходу, Коб | |
t01 | t10 | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
155ЛР4 155КЛР4 | Элемент 4-4И-2ИЛИ-НЕ с возможностью разрешения по ИЛИ | 53 58 | 33 22 | 18 15 | 10 | - |
155ЛД1 155КЛД1 | Два элемента, расширитель по ИЛИ на четыре входа |
20 |
5 | 5 | - | |
155ЛД3 155КЛД3 | Расширитель по ИЛИ на восемь ходов | - |
5 | 5 | ||
155ТВ1 155КТВ1 | JK- триггер с логикой 3И на входе | 100 105 |
50 40 | 60 40 | - 10 | |
155ТМ2 155КТМ2
| Два элемента D - триггер |
150 157,5 | - 50 | - 60 | - 10 |
Таблица 14.21
Функциональное назначение | Обозначение | Тип микросхемы |
1 | 2 | 3 |
Логические элементы | ||
И | ЛИ | К155ЛИ1; К523ЛИ1; КЛ55ЛИ5; К176ЛИ1; К531ЛИЗП; К555ЛИ6 |
ИЛИ | ЛЛ | К155ЛЛ1; К161ЛЛ1; К500ЛЛ11ОТ; К555ЛЛ1 |
НЕ | ЛН | К155ЛН1; К155ЛН2; К523ЛН1; К555ЛН1; Л561ЛН1 |
И-ИЛИ | ЛМ | К176ЛС1; К500ЛК117; К561ЛС2; К599ЛК3; К599ЛА7 |
ИЛИ НЕ/ИЛИ | ЛМ | К155ЛЕ1.2; К161ЛЕ1; К176ЛП4; К500ЛМ101; К523ЛЕ1; К531ЛЕ1П
|
И-ИЛИ-НЕ | ЛР | К155ЛР1, 3, 4; К161ЛР1; К531ЛР9П, 11П;К555ЛР11
|
И-НЕ | ЛА | КР134ЛА2, 8; К155ЛА1, 2, 3, 4, 6, 7, 8, 10, 12; К5312П-4П; К555ЛА1-3
|
Расширители | ЛД | К155ЛД1, 3; К523ЛД1; К599ЛД1
|
Триггеры | ||
JK | ТВ | К155ТВ1; К176ТВ1; К511ТВ1; К531ТВ9П-11П; К555ТВ6
|
D | ТМ | K1S5TM2, 5, 7; К176ТМ1, 2; К500ТМ 130, 133, 134, 173; К561ТМЗ
|
RS | ТР | К56ГГР2
|
Шмита | ТЛ | КМ555ТЛ2
|
Комбинированные | ТК | К155ТЛ1; К501ТК1П
|
Элементы арифметических и дискретных устройств | ||
Регисторы | ИР | К155ИР1, 13; К161ИР1—9, 10; К176ИР2, 3, 10; КР186ИР1-5; К1Ю2АП1 |
Сумматоры | ИМ | Ю55ИМ1, 2, 3; К161ИМ1; К176ИМ1; КМ155ИМ1, 2, 3
|
Счетчики | ИЕ | К1551ИЕ1, 2, 4,5,6,7,8; К161ИЕ1-3, К176ИЕ1-5, 8, 12, 13; К501ИК2П
|
Шифраторы | ИВ | КН5ХКШ-4П; К155КП1, 2, 5, 7; К155ИП2, 3, 4; К501ИВ1П
|
Дешифраторы | ИД | К155ИД1, 3, 4; К161ИД1; К501ИД1П; К511ИД1; К555ИД4, 7; КР590Н2
|
Комбинированные | ИК | К523ИК1
|
Преобразователи кода | ПР | К155ПР6, 7; К161ПР1—3
|
Преобразователи уровня | ПУ | К176ПУ1-3; К500ПУ124, 125; К51ШУ1.2; К523ПУ1. 2, 4
|
Формирователь | АГ | К523АГ1; К531АП2П
|
Элементы запоминающих устройств | ||
Матрицы ОЗУ со схемами управления | РУ | К155РУ1, 2, 5; КР185РУ1, 2, 4; К500РУ410; КР541РУ1А, Б |
Матрицы ОЗУ | РМ | К176РМ1, 2 |
Матрицы ПЗУ | РЕ | KI55PE3, 21-24; К500РЕ149; КР505РЕЗ; КР568РЕ1 |
Усилители воспроизведения | УЛ | К170УЛ1.2, 4,5, 6, 8, 11 |
ПЗУ с программированием | РР | К558РР1, 11; К573РР1, 11-14 |
Отсутствие взаимных симпатий в личных человеческих отношениях - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
