Анализ влияния несимметриии напряжения на работу электроприемников
Анализ влияния несимметриии напряжения на работу электроприемников
При появлении в трехфазной сети напряжения обратной последовательности ухудшается режим напряжений как трех фазных, так и однофазных электроприемников. Это следует из анализа приведенных на рис. 2.4 векторных диаграмм: прямой, обратной последовательностей и результирующих напряжений. В асинхронных двигателях несимметрия напряжения вызывает дополнительный нагрев, а также противодействующий вращающий момент. Поскольку сопротивление обратной последовательности асинхронных двигателей в 5...7 раз меньше сопротивления прямой последовательности, то при наличии даже небольшой составляющей обратной последовательности возникает значительный ток. Этот ток накладывается на ток прямой последовательности и вызывает перегрев двигателя, в результате чего уменьшается его располагаемая мощность. Быстро ста реет изоляция и т.д. Так, срок службы полностью загруженного двигателя, работающего при коэффициенте несимметрии 4%, сокращается в два раза.

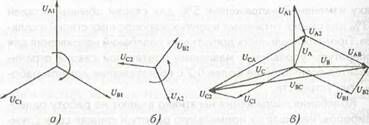

Рис. 2.4. Влияние появления напряжения обратной последовательности на величину результирующих напряжений сети: а- векторная диаграмма напряжений прямой последовательности; б- век торная диаграмма напряжений обратной последовательности; в- векторная диаграмма результирующих напряжений
"10 Нормирование меховых шкурок" - тут тоже много полезного для Вас.
При появлении в трехфазной сети напряжения нулевой последовательности ухудшаются режимы напряжений для однофазных приемников. Токи нулевой последовательности постоянно протекают через заземлители и значительно высушивают грунт, увеличивая сопротивление заземляющих устройств.
Несимметрия напряжения значительно ухудшает режимы работы многофазных вентильных выпрямителей. В результате различия напряжения по фазам значительно увеличивается пульсация выпрямленного напряжения. Значительное отрицательное влияние несимметрия напряжения может оказывать на систему импульсно-фазового управления тиристорных преобразователей.
Конденсаторные установки при несимметрии напряжений неравномерно загружаются реактивной мощностью по фазам.
Это делает невозможным полное использование их установленной мощности. Кроме того, конденсаторные установки в этом случае усиливают уже существующую несимметрию, так как выдача реактивной мощности в сеть в фазе с наименьшим напряжением будет меньше, чем в остальных фазах (пропорционально квадрату напряжения).
Несимметрия напряжения значительно влияет и на электрическое освещение. Если фазные напряжения неодинаковы, то, например, лампы накаливания, подключенные к фазе с более высоким напряжением, имеют больший световой поток, но значительно меньший срок службы по сравнению с лампами, подключенными к фазе с меньшим напряжением.
Несимметрия усложняет работу релейной защиты, ведет к ошибкам при работе счетчиков электроэнергии и т.д.
