Декомпозиция (структуризация) систем

Лекция

Декомпозиция (структуризация) систем

         Структуризация (деление целого на части) необходима для получения обозримой части системы и в конечном итоге для создания условий разработки систем. Как недостаток — проблематичность  согласования целостного функционирования систем.

          Под структуризацией понимается процесс деления системы на части и фиксирование связи между ними.  Структуризация производится по различным признакам:

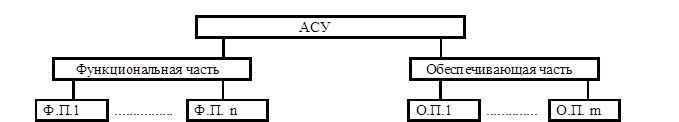

I.  Функциональный признак

        Функциональная часть — это совокупность задач и процедур, представляющих содержательную сторону управления.  В соответствии с традиционной технологией проектирования весь процесс управления производством промышленного предприятия или другого объекта может быть разделён на отдельные подсистемы [п/с].

       Для АСУ это следующий состав функциональных п/с:

Рекомендуемые материалы

1. П/с Управления Технической Подготовкой Производства [УТПП].

2. П/с Технико-экономического Управления [ТЭУ]. ( ТЭУ = Технико-экономическое планирова­ние [ТЭП] + Бух. учёт  ).

3. П/с  Оперативного Управления Основным Производством [ОУОП].

4. П/с Управления Материально-техническим Снабжением [УМТС].

5. П/с Управления Сбытом  готовой продукции [УС].

6. П/с Управления Кадрами [УК].

7. П/с Управления Финансами [УФ].

8. П/с Управления Качеством Продукции [УКП].

9. П/с Управления вспомогательным производством (сюда входит п/с управления энергетическим, ремонтным, инструментальным и транспортным обслуживанием производства ).

       Функциональная п/с позволяет автоматизировать соответствующие функции управления, а выполнение этих функций управления должно способствовать достижению заранее поставленных целей функционирования объекта.

        ОРММ — общеотраслевые руководящие методические материалы.

      Укрупненная схема взаимодействия АСУП с управляемым объектом

СПРД — Средства поддержки выполнения функций директора и некоторых его заместителей.

        Обеспечивающая часть — это совокупность условий является необходимыми для функционирования системы в автоматизированном режиме.

        В обеспечивающую часть входят:

1. Информационное Обеспечение[ИО].

ИО АСУ — это совокупность методов и средств систематизации, включая классификацию, кодирование технико-экономической информации, а также собственно актуализированных данных о состоянии управляемого объекта на всех этапах его жизненного цикла.

2. Программное Обеспечение[ПО].

ПО АСУ — это совокупность программ на носителях информации с соответствующей документацией.

3. Техническое Обеспечение[ТО].

ТО АСУ — это совокупность средств регистрации, ввода, передачи, обработки, хранения и вывода в соответствующем удобном для пользователя формате.

4. Математическое Обеспечение[МО].

МО АСУ — это совокупность методов, моделей и алгоритмов обработки информации, используемых при функционировании системы.

5. Организационное Обеспечение[ОО].

ОО АСУ — это совокупность документов, определяющих необходимую для выполнения управленческих функций организационную структуру управления и деятельность персонала  в условиях АУ.

6. Правовое Обеспечение [ПрО].

ПрО АСУ — это совокупность правовых норм, регламентирующих правоотношения при функционировании системы и юридический статус её результатов (работы системы).

7. Лингвистическое Обеспечение[ЛО].

ЛО АСУ — это совокупность языковых средств, используемых при разработке и функционирования системы.

8. Метрологическое Обеспечение[МтО].

    МтО АСУ — это совокупность способов, обеспечивающих выполнение требований к точности измерения параметров и к метрологическим характеристикам измерительных каналов системы.

9. Эргономическое Обеспечение[ЭО].

ЭО АСУ — это совокупность взаимосвязанных требований, направленных на согласование характеристик и возможности человека-оператора с параметрами рабочего места и рабочей среды.

II. Структурно-организационный признак.

Для больших СУ характерна иерархичность.  Под организационной структурой понимается состав и соподчинённость структурных подразделений и отдельных сотрудников, выполняющих функции управления объектом.  Структурной п/с — называется часть СУ соответствии некоторому структурному подразделению управляемого объекта.

   Пример структурных п/с: АСУ цехом, АСУ складом.

III. Временной признак.

Комплексы задач системы делятся на задачи с различной периодичностью ( например: раз в год, раз в квартал, раз в месяц, раз в декаду, раз в пятидневку, раз в смену( сутки ), либо управление в реальном времени ).

IV. Признак структуризации систем по фазам управления.

Управление сложный процесс Þ его делят на несколько временных фаз управления.

                         Схема взаимодействия фаз управления

V. Деление системы осуществляется по признаку, условно называемому «набор задач».

          Задачи с определённой очерёдностью внедрения и разработки составляют «набор задач».

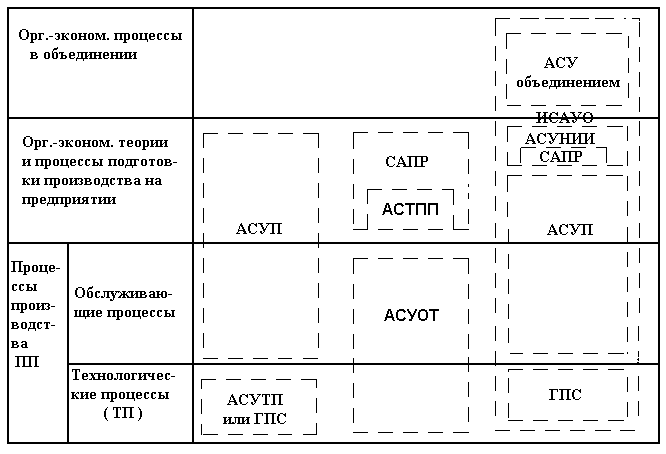

Локальные области автоматизации управления при создании

                                    интегрированных САУ
