· Лекция 15. Протокол работы USB-шины.

Общие сведения об USB-шине

У любого компьютера, выпущенного в последнее время, вы обязательно обнаружите либо на лицевой панели, либо на задней стенке разъем USB. Шина USB (Universal Serial Bus) первоначально была разработана для обеспечения легкого подключения компьютера к телефонным линиям и расширения числа портов. Первая версия стандарта (версия 1.0) была выпущена в январе 1996 года. Сейчас в основном используется версия 1.1. Стандарт USB 1.1 вполне удовлетворяет всем требованиям при работе с низко-скоростными устройствами, вроде мышей и клавиатур, и даже с устройствами, работающими на средних скоростях, вроде Ethernet-адаптеров (10 Mbit/sec) или устройств бытовой электроники (таких, как цифровые камеры и MP3-плейеры), которые пересылают только несколько мегабайт данных. Но если на периферийное устройство или в обратном направлении необходимо пересылать большие объемы информации (примеры - жесткие диски, видеокамеры высокого разрешения, или одновременное использование нескольких сетевых адаптеров стандарта 100BaseT), то скорости, обеспечиваемые USB 1.1, уже недостаточны. Поэтому в 1999 году была разработана версия 2.0 стандарта USB, обеспечивающая более высокие скорости обмена данными.

Современные компьютеры обычно имеют контроллер USB-шины, установленный на материнской плате. Для USB версии 1.1 было разработано два типа таких контроллеров, отличающихся интерфейсом взаимодействия с USB-устройствами: OHCI (Open Host Controller Interface) фирмы Compaq и UHCI (Universal Host Controller Interface) фирмы Intel. Оба типа имеют примерно одинаковые возможности и USB-устройства работают с обоими типами контроллеров. Аппаратная часть UHCI-контроллеров проще, а значит, они дешевле, но зато требуют более сложных драйверов, что увеличивает нагрузку на процессор. Версия 2.0 стандарта USB использует улучшенный вариант интерфейса - EHCI (Enhanced Host Controller Interface).

Стандарт USB предусматривает строгую иерархию устройств, управляемых основным хостом, и использование протокола master/slave для управления подключаемыми устройствами. На один USB-разъем могут быть последовательно подключены до 127 устройств. Но непосредственно подключать одно устройство к другому нельзя, поскольку питание таких устройств осуществляется по той же шине. Поэтому для подключения дополнительных устройств используются специальные хабы, обеспечивающие снабжение этих устройств необходимой энергией. В результате USB-устройства образуют как бы дерево, каждая не конечная вершина которого является хабом. Поскольку любой обмен данными инициируется только хостом, и периферийные устройства не могут начать взаимодействие, исключена возможность коллизий, вследствие чего снижается стоимость устройств. Правда, такое решение приводит к некоторому снижению производительности. В результате USB-устройства версии 1.1 могут работать в двух режимах: так называемом low speed, обеспечивающем скорость передачи данных до 1.5 Mбит/сек, и full speed, в котором скорость передачи данных может составлять 12 Мбит/сек. Это только теоретический предел, а реально производительность шины даже в идеальных условиях не превышает 8,5 Мбит/сек., а в среднем составляет около 2 Мбит/сек.

Интерфейс EHCI, используемый в устройствах версии 2, обеспечивает режим работы high speed, для которого скорость передачи данных может достигать 480 Мбит/сек. Для того чтобы USB-устройства могли обмениваться данными с такой скоростью, и хост-контроллер и само устройство должны соответствовать стандарту USB 2.0 и обеспечивать работу с интерфейсом EHCI. Однако хост-контроллеры 2.0 успешно работают с устройствами версии 1.1. И наоборот, вполне можно подключать устройства USB 2.0 к хосту (и к хабам) версии USB 1.1 и они будут прекрасно работать, но со скоростью не более 12, а не 480 Мбит/сек.

В настоящее время разработан широкий спектр устройств, подключаемых по шине USB. Это клавиатуры, мыши, джойстики, игровые приставки, сканеры, модемы, принтеры, цифровые камеры, устройства хранения информации – дисководы гибких и жестких дисков, дисководы Zip, LS120 и CD-ROM. Очень перспективный и интересный класс таких устройств образуют накопители на основе Flash-памяти [1].

Физическая среда

Шина USB, обладает полосой пропускания 1,5 или 12 Мбит/с.

Рекомендуемые материалы

USB-кабель состоит из 4 проводников:

- два провода формируют витую пару, применяемую в дифференциальных передачах данных;

- остальные два представляют собой линии питания и заземления устройств, не имеющих собственного питания 5 В постоянного напряжения.

USB стандарт предполагает два вида кабеля и два варианта разъемов. High-speed (высокоскоростные) кабели, для связи 12Mb в секунду, лучше экранированы, чем их менее дорогие 1.5 Mb заменители. Каждый кабель имеет "А" разъем на одной стороне и "B" на другой. Рисунок 1 показывает как "А" разъемы подсоединяются к исходящему, а "В" к нисходящему. Таким образом два типа физически различны и невозможно подключить их неправильно.

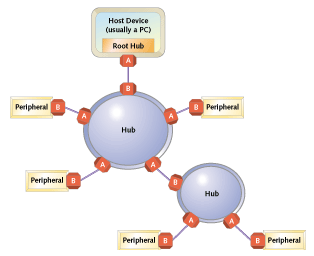

Рис 1. USB топологоия "подключение звездой"

USB шина позволяет подключать до 127 устройств. Использование такого количества устройств возможно при многоуровневом каскадировании. Наглядно это объясняет следующий рисунок:

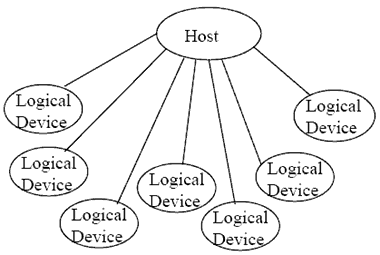

Это первая архитектурная особенность шины USB: ее логическая топология - многоуровневая звезда.

Самым верхним уровнем является корневой концентратор, который обычно совмещается с USB контроллером. Если функции контроллера понятны, то концентратор - устройство для периферийных интерфейсов не привычное. В данном случае его функция такая же, что и концентраторов сетей передачи данных - добавление новых портов для подключения большего числа устройств. Ничего большего, чем просто разветвитель.

К корневому концентратору могут быть подключены либо устройства, либо еще концентраторы, для увеличения числа доступных портов. Допускается организация до пяти уровней. Концентратор может быть выполнен в виде отдельного устройства, либо быть встроенным в какое-то другое. С этой точки зрения устройства подключаемые к USB можно подразделить на функциональные устройства, т.е. те которые выполняют какую-то конкретную функцию и не берут на себя никаких дополнительных задач (например, мыши) устройства-концентраторы в чистом виде выполняющие только функцию разветвления, и совмещенные (комбинированные) устройства, т.е. имеющие в своем составе концентратор, расширяющие набор портов и позволяющие подключать другие устройства (в качестве наиболее часто встречающихся примеров можно назвать мониторы, позволяющие по USB осуществлять настройку параметров, и обычно имеющих еще несколько дополнительных портов, для подключения других устройств или клавиатуры, с разъемами для подключения мышей).

Надо обратить внимание, на то, что на пятом уровне комбинированное устройство использоваться не может. Кроме того отдельно стоит упомянуть о хосте, являющемся скорее программно-аппаратным комплексом, нежели просто устройством.

Физическая топология шины - звезда

Это объясняется тем, что каждый концентратор обеспечивает прозрачно для хоста соединение с устройством.

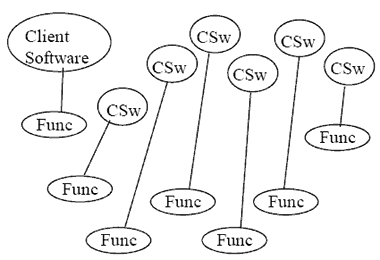

Отношения клиентского программного обеспечения и USB устройств: в отличие от привычных старых интерфейсов, где взаимодействие можно было (и нужно) осуществлять обращаясь к устройству по конкретным физическим адресам памяти и портам ввода вывода, USB предоставляет для взаимодействия программный интерфейс и только его, позволяя клиентскому ПО существовать в отрыве от конкретного подключенного к шине устройства и его конфигурации. Для клиентской программы USB - это лишь набор функций.

Хост, как уже было сказано ранее, программно-аппаратный комплекс.

В обязанности хоста входит:

· Слежение за подключением и отключением устройств

· Организация управляющих потоков между USB-устройством и хостом.

· Организация потоков данных между USB-устройством и хостом

· Контроль состояния устроств и ведение статистики активности

· Снабжение подключенных устройств электропитанием

Аппаратной частью является хост-контроллер - посредник между хостом и устройствами на шине.

Программные функции (перечисление устройств и их конфигурирование, управление энергопотреблением, процессами передачи, устройствами на шине и самой шиной) возложены на операционную систему. Первой популярной операционной системой, в которой поддержка USB реализована была в полном объеме стала Windows 98 Second Edition. Некоторые устройства могут быть работоспособными и под более ранними версиями (98 без SE, и изредка 95), но далеко не все и не всегда.

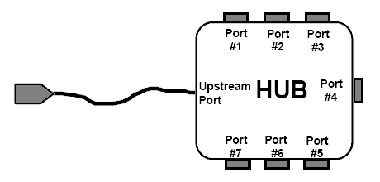

Концентратор (хаб). Позволяет множественные подключения к одному порту, создавая дополнительные порты. Каждый хаб имеет один восходящий порт, предназначенный для подключения к имеющемуся в наличии свободному порту, и несколько нисходящих, к которым могут быть подключены или снова концентраторы, или конечные устройства, либо совмещенные устройства.

Хаб должен следить за подключением и отключением устройств, уведомляя хост об изменениях, управлять питанием портов. В концентраторе стандарта USB 2.0 можно выделить 3 функциональных блока: контроллер, повторитель, транслятор транзакций. Контроллер отвечает за соединения с хостом. Понятие повторитель в USB несколько отличается от принятого в сетях передачи данных. Его обязанность - соединять входной и какой-то нужный из выходных портов. Транслятор транзакций появился лишь в USB 2.0 и нужен, как всегда, из соображений совместимости с предыдущими версиями. Вкратце его суть в том, что бы обеспечивать максимальную скорость соединения с хостом. Подключенное к высокоскоростному (USB 2.0) порту старое медленное (USB 1.1) устройство съедало бы значительную часть времени, а следовательно и полезной пропускной способности шины, ведя обмен с хостом на низкой скорости (почему так происходит мы выясним позже при рассмотрении механизма обмена данными хост-устройство). Как метод борьбы транслятор транзакций буферизирует поступающий с медленного порта кадр, а затем на максимальной скорости передает его хосту, или же буферизирует получаемый на максимальной скорости кадр от хоста, передавая его затем устройству на меньшей, приемлемой для него скорости. Помимо разветвления и трансляции транзакций хаб должен осуществлять конфигурирование портов и слежение за корректным функционированием подключенных к ним устройств. Нужно сказать также, что при использовании старых и новых концентраторов вместе возможно создание неоптимальных с точки зрения производительности конфигураций. Для того что бы избежать создания узких мест в своей цепи, подключайте низкоскоростные устройства к низкоскоростным хабам, которые в свою очередь делайте последними уровнями ветвления и не подключайте их в середину высокоскоростной цепочки.

Описание протоколов используемых при передаче данных

Структура USB пакета

В отличие от аналогичных последовательных интерфейсов, где формат посылаемых данных не имеет четко организованной структуры, для USB шины разграничены различные слои протоколов.

Каждая USB транзакция состоит из следующих частей:

· Признак пакета (Заголовок определяющий что далее будет следовать)

· Пакет данных (Опционально)

· Пакет статуса транзакции (Используется для подтверждения нормального завершения транзакции и обеспечения коррекции ошибок при передаче)

Мастером на USB шине является хост. Он и является инициатором всех транзакций. Первым передаваемым пакетом является Признак (Token Packet). Он генерируется хостом для определения что будет следовать далее, какая это будет транзакция: чтение или запись, к какому устройству и конечной точке будет обращение. Следующим пакетом, как обычно, следует пакет данных (Data Packet). И в завершении транзакции следует пакет статуса (Status Packet), который либо подтверждает успешное принятие данных, либо указывает что конечная точка приостановлена (STALL) или не готова принимать данные.

Поля USB пакета

Данные по USB шине всегда передаются младшими битами вперед. USB пакет состоит из следующих полей:

· Поле синхронизации (Sync Field)

Все пакеты должны начинаться с поля синхронизации. Поле синхронизации имеет размер 8 бит для низкоскоростных и полноскоростных устройств или 32 бита для высокоскоростных устройств и используется для подсинхронизации тактового генератора, встроенного в USB контроллер. Последние два бита поля синхронизации являются маркером, который используется для идентификации конца области синхронизации и начала PID поля.

· Поле идентификатора пакета (PID Field)

Идентификатор пакета следует непосредственно после поля синхронизации в каждом передаваемом USB пакете. PID состоит из четырехбитного типа пакета, следующего за четырехбитным проверочным полем как показано на рисунке 4.

Рисунок 2. Формат поля PID.

Контрольная область PID генерируется как инверсия четырехбитного типа пакета и необходима для устранения ложного декодирования следующих за этим полем данных. Ошибка PID детектируется в том случае, когда инвертированная контрольная область не совпадает с соответствующими битами идентификатора пакета. Любой PID полученный с ошибкой или неуказанный в нижеследующей таблице, должен быть проигнорирован получателем пакета.

Рисунок 3. Типы PID.

PID биты приведены в таблице в MSB порядке. Когда они передаются по шине, правый бит (бит 0) выдается первым.

· Поле адреса устройства (Addr Field)

Поле адреса используется для идентификации к какому устройству направлен текущий пакет. Размерность поля - 7 бит, что позволяет адресовать 127 уникальных USB устройств. После сброса или включения питания, адрес устройства устанавливается по умолчанию в 0 и должен быть запрограммирован хостом в ходе процесса энумерации. Адрес 0 (заданный по умолчанию) зарезервирован для вновь подключаемых устройств и не может быть назначен для нормальной работы.

· Поле адреса конечной точки (Endpoint Field)

Поле адреса конечной точки имеет размерность 4 бита и позволяет размещать в устройстве до 16 конечных точек. Все функции должны поддерживать одну управляющую '0' конечную точку. Низкоскоростные устройства поддерживают только три канала передачи: управляющий канал, связанный с нулевой конечной точкой и два дополнительных канала (две Interrupt конечные точки). Полноскоростные устройства поддерживают максимум до 16 конечных точек.

· Поле номера кадра (Frame Number Field)

Поле номера кадра представляет собой 11-битное поле, которое инкрементируется хостом при инициировании нового кадра. Поле номера кадра начинается заново с нуля при достижения максимального значения 0х7FF, и используется только для SOF маркеров в каждом начале кадра.

· Поле циклического контроля по избыточности (CRC)

Циклический контроль по избыточности (CRC) используются для защиты всех полей кроме PID в маркерах и пакетах данных. Защита Маркера и пакета данных обеспечивает 100% нахождение всех одиночных и двойных битовых ошибок. Для маркеров предусмотрено пяти-битное поле CRC, которое используется для защиты полей ADDR и ENDP пакетов IN, SETUP,OUT или поле отметки времени маркера SOF. Для пакета данных используется 16-битный полином, кодирующий всё поле данных пакета.

· Поле конца пакета (EOP)

Поле конца пакета представляет собой сигнал окончания пакета и устанавливается на шине путем выставления сигнала "Single Ended Zero " SE0 в течении двух битовых интервалов следующего за J состоянием, установленным на время одного битового интервала.

Типы USB пакетов

Для USB шины позиционируется четыре типа пакетов. Пакеты-маркеры обозначает какого типа транзакция начинается на шине, пакет данных включает в себя передаваемую структуру данных, пакеты статуса используются для информирования об успешно выполненной транзакции или ошибках произошедших при передаче, и пакеты начала кадра инициируются при генерации нового кадра на шине.

· Маркерные пакеты (Token Packets)

Существуют три типа маркерных пакетов:

1. In - информируют USB устройство, что хост хочет читать данные из устройства

2. Out - информирует USB устройство, что хост хочет передавать данные в устройство

3. Setup - используются для обозначения начала управляющего (Control Transfer) типа передачи данных

Все маркерные пакеты имеют следующий формат:

Рисунок 4. Маркерный пакет.

· Пакеты данных (Token Packets)

Существуют два типа пакетов данных, каждый из которых способен содержать до 1024 байтов данных.

1. DATA0
2. DATA1

У высокоскоростных устройств для пакетов данных определены два других PID-a: DATA2 и MDATA. Пакет данных имеет нижеследующий формат:

Рисунок 5. Пакет данных.

- Максимальная полезная загрузка для низкоскоростных устройств составляет 8 байт.

- Максимальная полезная загрузка для полноскоростных устройств составляет 1023 байта.

- Максимальная полезная загрузка для высокоскоростных устройств составляет 1024 байт.

- Данные всегда посылаются целым числом байт. Данные CRC16 вычисляются только для поля данных в пакете и не включают PID, который имеет собственное поле проверки.

· Пакеты подтверждения (Handshake Packets)

Существуют три типа пакетов подтверждения, структура которых имеет только PID поле:

- ACK - подтверждение того, что пакет был успешно принят

- NAK - информирует, что устройство в данный момент не может принимать либо отправлять данные. Также используется в Interrupt транзакциях для информирования хоста, что устройство не имеет новых данных для передачи. Хост никогда не может выдавать ответ NAK. NAK используется в целях управления потоком данных.

- STALL - указывает, что устройство неспособно передавать или получать данные, и требуется вмешательство хоста для снятий состояния останова. Как только конечная точка устройства остановлена, устройство должно продолжить возвращать STALL, пока условие, вызвавшее останов не будет удалено с помощью вмешательства хоста. Хосту запрещено возвращать STALL.

Пакет подтверждения имеет нижеследующий формат:

Рисунок 6. Пакет подтверждения.

· Пакеты начала кадра (Start of Frame Packets)

SOF пакет состоит из 11-ти битного номера кадра и генерируется хостом каждую 1ms ± 500ns для полноскоростной шины и каждые 125 µs ± 0.0625 µs для высокоскоростной шины.

Пакет начала кадра имеет нижеследующий формат:

Рисунок 7. Пакет начала кадра.

USB функция

Когда мы думаем о USB устройстве то мы представляем периферийное оборудование, но USB устройство само по себе не означает наличие только приемо-передатчика. USB устройство на самом деле представляет собой совокупность функций или законченных устройств, объединенных в одном изделии. Итак теперь мы знаем из каких составных частей состоит USB пакет.

К счастью, большинство USB контроллеров, весь физический протокол нижнего уровня поддерживают самостоятельно без вмешательства пользовательской программы. Вмешательство пользователя необходимо лишь тогда, когда на шине произошло одно из событий: прием или выдача пакета данных в/из FIFO, событие NAK или STALL, процесс энумерации или переход в режим пониженного энергопотребления.

Большинство функций имеет буфера для приема/передачи данных. Обычно их размер составляет 8 байт. Каждый буфер закреплён за определеннной конечной точкой, например за EP0 Out и EP0 In. Например хост инициирует запрос дескриптора устройства. USB контроллер функции считывает Setup пакет и определяет по адресному полю был ли он направлен именно к ней. Если пакет был направлен именно по этому адресу, то USB контроллер считывает данные в соответствующий буфер (FIFO) указанный в поле конечной точки (Endpoint Field). После этого функция генерирует пакет подтверждения, в котором указывает статус принятия пакета и устанавливает сигнал прерывания для внешнего управляющего контроллера, указывающий, что произошло событие по приему данных в RXFIFO. Все эти действия происходят без внешнего вмешательства ПО пользователя, что разгружает микроконтроллер реализующий функцию управления. ПО микроконтроллера обрабатывает прерывание - считывает из RXFIFO запрос дескриптора и отвечает на него выдачей структуры соответствующей запрошенному дескриптору. [2]

Конечные точки

Конечные точки функции могут принимать или передавать данные. Конечные точки USB функции являются самым последним звеном в коммуникационном канале. Например, в программном слое, ваш драйвер устройства посылает пакет данных в конечную точку EP1 функции. Данные будут последовательно поступать в функцию и складываться USB контроллером в буфер RXFIFO1. Как только у управляющего микроконтроллера появиться свободное время он может считать из RXFIFO1 полученные данные. Если он хочет ответить пакетом данных, USB контроллер не может просто выставить их шину, т.к. мастером и инициатором запросов на шине является хост. Следовательно, управляющий микроконтроллер записывает пакет данных в IN конечную точку, например в EP1. Данные будут находится в буфере первой конечной точки TXFIFO1 до тех пор, пока хост не выставит на шину IN транзакцию к этой конечной точке. Конечные точки - это интерфейс связи между аппаратными средствами и микропрограммой работающей на функциональном устройстве. Все USB устройства должны поддерживать нулевую конечную точку (EP0). Она получает все управляющие и статус запросы во время процесса энумерации и всего цикла работы, пока устройство присоединено к USB шине. [2]

Вообще конечная точка - это конец логического канала данных между хостом и устройством. В свою очередь канал - это логическое соединение между хостом и устройством. Так как конечных точек у устройства предусматривается несколько, то это означает, что обмен данными между хост-контроллером и устройством на шине может происходить по нескольким каналам, так называемый многоканальный режим. Полоса пропускания шины делиться между всеми установленными каналами. В распоряжение шина USB может предоставить каналы следующих типов:

· Каналы сообщений. Являются двунаправленными каналами и служат, не трудно сообразить, для передачи сообщений, имеющих строго определенный в спецификации формат, необходимый для обеспечения надежной идентификации и передачи команд. Возникает канал при отсылке хостом запроса в устройства, и управляет передачей только хост. Каналы сообщений используется для передач только управляющего типа (что такое смотрим ниже).

· Потоковые каналы. Являются однонаправленными. В отличие от четко определенных сообщений не имеют определенного закрепленного в стандарте формата, что означает возможность передачи данных любого вида. Эти передачи могут контролироваться не только хостом, но и устройством. Используется для передач данных типа прерывание, групповая пересылка, изохронная (смотрим ниже). В спецификации в зависимости от типа передаваемых данных, предъявляемых требований к скорости обработки, задержки доставки и т.п. определены следующие типы передач.

· Управляющие передачи. Используются для конфигурирования устройств во время подключения и выполнения других специфических функций над устройством, включая организацию новых каналов.

· Прерывания. Используются для спонтанных, но гарантированных передач с гарантированными скоростями и задержками. Используются обычно для передачи введенных данных от клавиатуры или сведений об изменении положения указателя мыши, в устройствах обратной связи, и.т.д

· Групповая пересылка. Используется для гарантированной передачи данных больших объемов без предъявленных требований к скоростям и задержкам. Занимает под себя всю свободную пропускную способность шины. В любой момент доступная полоса может быть урезана при необходимости осуществления передач других видов с более высоким приоритетом, или добавлена, при освобождении другими устройствами. Обычно такие передачи используется между принтерами, сканерами, накопителями и др.

· Изохронная передачи. Используются для потоковых передач данных в реальном времени. Резервируют определенную полосу пропускания шины, гарантируют определенные величины задержек доставки, но не гарантируют доставку (в случае обнаружения ошибки повторной передачи не происходит. Передачи этого вида используются для передачи аудио и видео трафика.

Обмен данными может осуществляться в трех скоростных режимах:

· Low Speed. Низкоскоростной режим. Скорость передачи составляет 1.5 Мбит/с.

· Full Speed. Полноскоростной режим. Скорость передачи 12 Мбит/с.

· High Speed. Высокоскоростной режим. Появился лишь в спецификации 2.0. Скорость передачи 480 Мбит/с.

Устройства на шине USB делятся на ведущие и ведомые. Фактически, ведущих устройств на шине может быть только одно, и таковым является хост. Все передачи данных инициируются хостом в соответствии определенной временной программой. Функциональные устройства сами не могут инициировать передачу, а лишь отвечают на запросы хоста. Обмен данными возможен только между хостом и устройством, и не возможен на прямую между устройствами подключенными к шине (это означает, что в принципе в первую очередь USB - это шина вывода. Транзакции на USB шине состоят из двух-трех актов: посылки пакета маркера, определяющего, что будет следовать дальше (тип транзакции, адрес устройства и его конечную точку), пакета данных (опционально), и пакета статуса транзакции (для подтверждения нормального выполнения операции или сообщения об ошибке). [3]

Приоритеты передач по USB-шине

Все операции по передаче данных инициируются хост-системой независимо от того, принимает ли она данные или пересылает в периферийное устройство. Все не выполненные операции хранятся в виде четырех списков по типам передач:

- изохронные передачи;

- передачи прерываний;

- передачи управляющих команд;

- передачи данных больших объемов.

Списки постоянно обновляются новыми запросами. Планирование операций по передаче информации в соответствии с упорядоченными в виде списков запросами выполняется  хостом с 1-миллисекундным интервалом. В начале каждого такого интервала хост посылает по шине пакет SOF (Start Of Frame -  начало кадра), после чего начинается обслуживание запросов из списка изохронных передач (т.к. они имеют наивысший приоритет).

После того, как все запросы из этого списка будут обслужены, хост-система переходит к списку операций по передачи прерываний, затем к списку запросов на передачу данных большого объема.

По истечении 90% указанного 1-миллисекундного интервала хост автоматически переходит к обслуживанию запросов на передачу управляющих команд независимо от того, успел ли он полностью обслужить другие три списка или нет.

Тем самым гарантируется, что управляющим передачам всегда будет выделено не менее 10%  пропускной способности шины. Если передача всех управляющих пакетов будет завершена до истечения выделенной для них доли интервала планирования, то оставшееся время будет использовано хостом для передачи данных большого объема ( до конца указанного 1-миллисекундного интервала).

Таким образом:

- изохронные передачи гарантированно получают 90% пропускной способности шины;

- передачи прерываний занимают оставшуюся часть изохронных операций часть этой 90-процентной доли;

- под передачу данных большого объема выделяется все время, оставшееся после изохронных передач и передач прерываний (по-прежнему в рамках 90%-ой доли пропускной способности);

- управляющим передачам гарантируется 10% пропускной способности;

Обратите внимание на лекцию "Лекция 3".

- если передача всех управляющих пакетов будет завершена до истечения выделенного для них 10%-го интервала, то оставшееся время будет использовано для передачи данных большого объема. [4]
