Структурные диаграммы

Диаграмма классов.

Диаграммой классов (Class diagram) называют диаграмму, на которой показано множество классов, интерфейсов, коопераций и отношений между ними. Ее изображают в виде множества вершин и дуг.

Название элемента


Описание

Класс

Классом (Class) называется описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Графически класс изображается в виде прямоугольника. У каждого класса должно быть имя, отличающее его от других классов. Атрибут - это именованное свойство класса, включающее описание множества значений, которые могут принимать экземпляры этого свойства. Класс может иметь любое число атрибутов или не иметь их вовсе. Операцией называется реализация услуги, которую можно запросить у любого объекта класса для воздействия на поведение. Иными словами, операция - это абстракция того, что позволено делать с объектом. У всех объектов класса имеется общий набор операций. Класс может содержать любое число операций или не содержать их вовсе.

Рекомендуемые материалы

Интерфейс

Интерфейс – вид класса, который представляет собой объявление множества общедоступных характеристик и обязанностей. Интерфейс в языке UML является специальным случаем класса, у которого, как правило, имеются операции и отсутствуют атрибуты. Интерфейсы предназначены для спецификации таких операций класса, объявления которых видимы извне, однако особенности их реализации скрыты от клиентов.

Шаблон

Шаблон (template) предназначен для обозначения такого класса, который имеет один (или более) нефиксированный формальный параметр. Он определяет целое семейство или множество классов, каждый из которых может быть получен связыванием этих параметров с действительными значениями. Обычно параметрами шаблонов служат типы атрибутов классов, такие как целые числа, перечисление, массив строк и др. В более сложном случае формальные параметры могут представлять и операции класса.

Отношение ассоциации

Ассоциации отображаются в виде линии, соединяющей взаимодействующие классы, и могут показывать роль и количество объектов с каждой стороны.

Отношение агрегации

Агрегации являются специальным типом ассоциаций, в котором два участвующих класса не равнозначны по статусу, но создают взаимодействие типа «часть-целое». Объединение описывает, как класс, играющий роль целого, создаётся из других классов, играющих роль частей. Для объединений класс, выступающий в роли целого, всегда имеет множественность, равную единице.

Отношение композиции

Композиция является ассоциацией, которая представляет очень тесное объединение. Это означает, что Композиция формирует взаимодействия типа «часть-целое», но эти взаимодействия настолько сильные, что части не могут существовать сами по себе. Они существуют только внутри целого, и при уничтожении целого уничтожаются и части.

Отношение обобщения

Наследование является основной концепцией объектно-ориентированного программирования, в которой класс «получает» все атрибуты и методы наследуемого класса и может переопределять/модифицировать некоторые из них, имея возможность добавлять собственные атрибуты и методы. В UML ассоциация обобщения между двумя классами помещает их в иерархию, представляющую концепцию наследования производного класса от базового.

Отношение зависимости

Отношение зависимости в общем случае указывает некоторое семантическое отношение между двумя элементами модели или двумя множествами таких элементов, которое не является отношением ассоциации, обобщения или реализации. Оно используется в такой ситуации, когда некоторое изменение одного элемента модели может потребовать изменения другого зависимого от него элемента модели. Стрелка может помечаться необязательным, но стандартным ключевым словом в кавычках и необязательным индивидуальным именем. Для отношения зависимости предопределены ключевые слова, которые обозначают некоторые специальные виды зависимостей. Эти ключевые слова (стереотипы) записываются в кавычках рядом со стрелкой, которая соответствует данной зависимости. Примеры стереотипов для отношения зависимости представлены ниже:

• "access" - служит для обозначения доступности открытых атрибутов и операций класса-источника для классов-клиентов;
• "bind" - класс-клиент может использовать некоторый шаблон для своей последующей параметризации;
• "derive" - атрибуты класса-клиента могут быть вычислены по атрибутам класса-источника;
• "import" - открытые атрибуты и операции класса-источника становятся частью класса-клиента, как если бы они были объявлены непосредственно в нем;
• "refine" - указывает, что класс-клиент служит уточнением класса-источника в силу причин исторического характера, когда появляется дополнительная информация в ходе работы над проектом.

Ассоциация-класс

Ассоциация-класс – элемент модели, который имеет свойства, как ассоциации, так и класса, и предназначенный для спецификации дополнительных свойств ассоциации в форме атрибутов, и, возможно, операций класса.

Ассоциация-класс может рассматриваться как ассоциация, которая также имеет свойства класса, или как класс, который также имеет свойства ассоциации. Она не только соединяет множество классов, но и определяет множество характеристик, которые принадлежат самому отношению и не принадлежат ни одному из классов.

Отношение реализации

Реализация – специализированное отношение зависимости между двумя элементами модели, один из которых представляет некоторую спецификацию (поставщик), а другой представляет его реализацию (клиент).

Отношение реализации означает, что множество элементов клиента является реализацией множества элементов поставщика, которое служит в качестве спецификации.

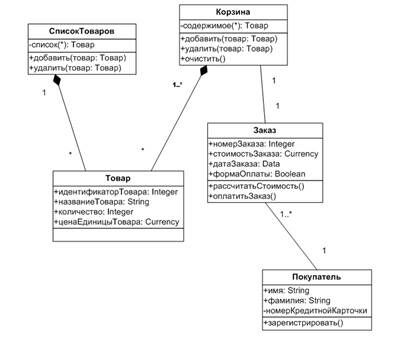

Пример: диаграмма классов системы продажи товаров в интернет-магазине.

Диаграмма объектов

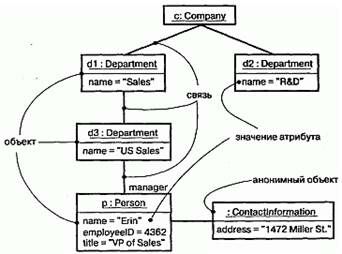

Диаграммой объектов (Object diagram) называется диаграмма, на которой показаны объекты и их отношения в некоторый момент времени. Графически диаграмму объектов представляют в виде графа, состоящего из вершин и ребер.

Диаграмма объектов - это, по существу, экземпляр диаграммы классов или статическая часть диаграммы взаимодействия. В любом случае она содержит прежде всего объекты и связи и акцентирует внимание на конкретных экземплярах или экземплярах-прототипах. Диаграммы компонентов и развертывания также могут содержать экземпляры, причем если они не содержат ничего другого (в частности, сообщений), то могут рассматриваться как частные случаи диаграммы объектов.

Название элемента


"Требования к расположению оборудования ГРП" - тут тоже много полезного для Вас.

Описание

Объект

Объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он имеет свое собственное имя и конкретные значения атрибутов. В силу самых различных причин может возникнуть необходимость показать взаимосвязи не только между классами модели, но и между отдельными объектами, реализующими эти классы. В данном случае может быть разработана диаграмма объектов, которая, хотя и не является канонической в метамодели языка UML, но имеет самостоятельное назначение.

Пример: диаграмма объектов системы учёта сотрудников – отображает информацию о конкретном сотруднике
