Введение

1. Введение. Состояние и перспективы развития современной элементной базы микропроцессоров (МП)

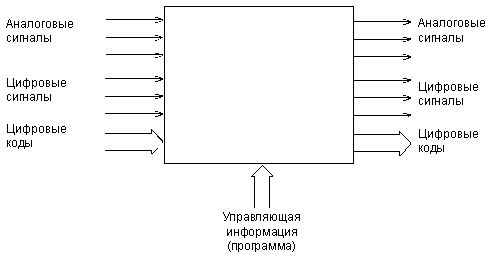

Микропроцессорная система может рассматриваться как частный случай электронной системы, предназначенной для обработки входных сигналов и выдачи выходных сигналов (рис. 1.1).

Главным свойством микропроцессорных систем является их высокая гибкость, возможность быстрой перенастройки при необходимости даже значительных изменений алгоритмов управления. Перенастройка осуществляется программным путем без существенных производственных затрат.

Создание МПС позволяет уменьшить стоимость и размеры технических средств обработки информации, увеличить их быстродействие, снизить энергопотребление.

Представление информации в микропроцессорных системах.

Любой процесс функционирования технического объекта или системы связан с передачей, приемом и переработкой информации.

Информация - совокупность фактов, явлений, событий, представляющих интерес, подлежащих регистрации и обработке. В термине «информация» всегда существуют два партнера: источник и потребитель информации.

Информация, представленная в виде, удобном для обработки, называется данными. Определенная структура информационного объекта, подвергаемого обработке, именуется форматом.

Рекомендуемые материалы

Информация может быть представлена в виде:

- непрерывном (аналоговом);

- дискретном (цифровом).

Непрерывные сигналы могут принимать любые значения и изменяться в произвольные моменты времени. Аналоговый сигнал обеспечивает передачу данных путем непрерывного изменения во времени амплитуды, частоты либо фазы, имеет бесконечное число значений. Примеры: сообщения передающие речь, музыку и изображения, шумовые сигналы.

Дискретные сигналы, параметры которых могут принимать лишь некоторое конечное число значений в определенном диапазоне.

Основным примером дискретного сообщения является логический (цифровой) сигнал (1/0). Процесс изменения напряжения от низкого уровня (-) к высокому (+), называется фронтом сигнала (положительным перепадом, положительным фронтом), а обратный процесс - спадом (отрицательным перепадом, отрицательным фронтом).

Последовательный и параллельный способ представления информации

Цифровая информация может быть представлена последовательным и параллельными кодами.

При последовательном коде каждый временной промежуток «такт» предназначен для отображения одного разряда кода слова.

При параллельном коде все разряды кода слова представляются в одном временном такте, проходят через отдельные линии, каждая из которых служит для представления и передачи только одного разряда.

В качестве входных и выходных сигналов могут использоваться аналоговые сигналы, одиночные цифровые сигналы, цифровые коды, последовательности цифровых кодов. Внутри системы может производиться хранение, накопление, обработка сигналов (или информации). Обработка и хранение информации производятся в цифровом виде, информация на входе или выходе преобразуется к нужному виду с помощью ЦАП и АЦП.

2.4. Типы микропроцессорных систем

Диапазон применения микропроцессорной техники очень широк, требования к микропроцессорным системам предъявляются самые разные. Поэтому сформировалось несколько типов микропроцессорных систем, различающихся мощностью, универсальностью, быстродействием и структурными отличиями. Основные типы следующие:

• микроконтроллеры — наиболее простой тип микропроцессорных систем, в которых все или большинство узлов системы выполнены в виде одной микросхемы;
• контроллеры — управляющие микропроцессорные системы, выполненные в виде отдельных модулей;
• микрокомпьютеры — более мощные микропроцессорные системы с развитыми средствами сопряжения с внешними устройствами.
• компьютеры (в том числе персональные) — самые мощные и наиболее универсальные микропроцессорные системы.

Четкую границу между этими типами провести довольно сложно. Быстродействие всех типов микропроцессоров постоянно растет, и нередки ситуации, когда новый микроконтроллер оказывается быстрее, например, устаревшего персонального компьютера. Но принципиальные отличия все-таки имеются.

Вам также может быть полезна лекция "18. Синтез комплексного закона управления".

Микроконтроллеры представляют собой универсальные устройства, которые практически всегда используются не сами по себе, а в составе более сложных устройств, в том числе и контроллеров. Системная шина микроконтроллера скрыта от пользователя внутри микросхемы. Возможности подключения внешних устройств к микроконтроллеру ограничены. Устройства на микроконтроллерах обычно предназначены для решения одной задачи.

Контроллеры, как правило, создаются для решения какой-то отдельной задачи или группы близких задач. Они обычно не имеют возможностей подключения дополнительных узлов и устройств, например, большой памяти, средств ввода/вывода. Их системная шина чаще всего недоступна пользователю. Структура контроллера проста и оптимизирована под максимальное быстродействие. В большинстве случаев выполняемые программы хранятся в постоянной памяти и не меняются. Конструктивно контроллеры выпускаются в одноплатном варианте.

Микрокомпьютеры отличаются от контроллеров более открытой структурой, они допускают подключение к системной шине нескольких дополнительных устройств. Производятся микрокомпьютеры в каркасе, корпусе с разъемами системной магистрали, доступными пользователю. Микрокомпьютеры могут иметь средства хранения информации на магнитных носителях (например, магнитные диски) и довольно развитые средства связи с пользователем (видеомонитор, клавиатура). Микрокомпьютеры рассчитаны на широкий круг задач, но в отличие от контроллеров, к каждой новой задаче его надо приспосабливать заново. Выполняемые микрокомпьютером программы можно легко менять.

Наконец, компьютеры и самые распространенные из них — персональные компьютеры — это самые универсальные из микропроцессорных систем. Они обязательно предусматривают возможность модернизации, а также широкие возможности подключения новых устройств. Их системная шина доступна пользователю. Кроме того, внешние устройства могут подключаться к компьютеру через несколько встроенных портов связи (количество портов доходит иногда до 10). Компьютер всегда имеет сильно развитые средства связи с пользователем, средства длительного хранения информации большого объема, средства связи с другими компьютерами по информационным сетям. Области применения компьютеров могут быть самыми разными: математические расчеты, обслуживание доступа к базам данных, управление работой сложных электронных систем, компьютерные игры, подготовка документов и т.д.

Любую задачу в принципе можно выполнить с помощью каждого из перечисленных типов микропроцессорных систем. Но при выборе типа надо по возможности избегать избыточности и предусматривать необходимую для данной задачи гибкость системы.

В настоящее время при разработке новых микропроцессорных систем чаще всего выбирают путь использования микроконтроллеров (примерно в 80% случаев). При этом микроконтроллеры применяются или самостоятельно, так и в составе более сложных контроллеров с развитыми средствами ввода/вывода. Классические микропроцессорные системы на базе микросхем процессоров и микропроцессорных комплектов выпускаются сейчас довольно редко, в первую очередь, из-за сложности процесса разработки и отладки этих систем. Заметное место занимают сейчас микропроцессорные системы на основе персонального компьютера. Персональный компьютер имеет развитые средства программирования, что существенно упрощает задачу разработчика. К тому же он может обеспечить самые сложные алгоритмы обработки информации. Основные недостатки персонального компьютера — большие размеры корпуса, аппаратурная избыточность для простых задач и неприспособленность большинства персональных компьютеров к работе в сложных условиях (запыленность, высокая влажность, вибрации, высокие температуры и т.д.). Однако выпускаются и специальные персональные компьютеры, приспособленные к различным условиям эксплуатации.
