Физико-химические основы процессов каталитического риформинга и изомеризации легких углеводородов
30. Физико-химические основы процессов каталитического риформинга и изомеризации легких углеводородов.
Процесс каталитического риформинга предназначен для повышения детонационной стойкости бензинов и получения индивидуальных ароматических углеводородов, главным образом бензола, толуола ксилолов - сырья нефтехимии и растворителей. Важное значение имеет получение в процессе дешевого водородсодержащего газа для использования в других гидрокаталитических процессах. Значение процессов каталитического риформинга в нефтепереработке существенно возросло в 1990-е гг. в связи с необходимостью производства неэтилированного высокооктанового автобензина.
Бензиновые фракции большинства нефтей содержат 60 - 70 % парафиновых, 10 % ароматических и 20 —30 % пяти- и шестичленных нафтеновых углеводородов. Среди парафиновых преобладают углеводороды нормального строения и монометилзамещенные их изомеры. Нафтены представлены преимущественно алкил гомологами циклогексана и циклопентана, а ароматические – алкилбензолами. Такой состав обуславливает низкое октановое число прямогонного бензина, обычно не превышающего 50 пунктов (по ММ).
Помимо прямогонных бензинов, как сырье каталитического риформинга используют бензины вторичных процессов – коксования и термического крекинга после их глубокого гидрооблагораживания, а также гидрокрекинга.
Выход прямогонных бензинов относительно невелик (около 15 – 20 % от нефти). Кроме того, часть бензинов используется и для других целей (сырье пиролиза, производство водорода, получение растворителей и т.д.). Поэтому общий объем сырья, перерабатываемого на установках каталитического риформинга, не превышает обычно потенциального содержания бензиновых фракций в нефтях.
Целевыми в процессах каталитического риформинга являются реакции образования ароматических углеводородов за счет:
1) дегидрирования шестичленных цикланов
2) дегидроизомеризации циклопентанов
Рекомендуемые материалы
3) дегидроциклизации (С5 или Сб) парафиновых углеводородов
В процессе параллельно протекают и нежелательные реакции гидрокрекинга с образованием как низко- так и высокомолекулярных углеводородов, а также продуктов уплотнения - кокса, откладывающегося на поверхности катализаторов.
Наиболее важные реакции риформинга, ведущие к образованию ароматических углеводородов из нафтенов и парафинов, идут с поглощением тепла, реакции изомеризации нафтенов и парафинов имеют тепловой эффект, близкий к нулю, а реакции гидрокрекинга экзотермичны.
В условиях каталитического риформинга наиболее легко и быстро протекают реакции дегидрирования гомологов циклогексана. Относительно этой реакции скорость ароматизации из пятичленных нафтенов примерно на порядок ниже. Наиболее медленной из реакций ароматизации является дегидроциклизация парафинов, скорость которой (на два порядка ниже) лимитируется наиболее медленной стадией циклизации.
Превращения нафтеновых и парафиновых углеводородов в ароматические обратимые реакции, протекающие с увеличением объема и поглощением тепла. Следовательно, по правилу Ле-Шателье, равновесная глубина ароматизации увеличивается с ростом температуры и понижением парциального давления водорода. Однако промышленные процессы риформинга вынужденно осуществляют либо при повышенных давлениях с целью подавления реакций коксообразования, при этом снижение равновесной глубины ароматизации компенсируют повышением температуры, или с непрерывной регенерацией катализатора при пониженных давлениях.
Процесс каталитического риформинга осуществляют на бифункциональных катализаторах, сочетающих кислотную и гидрирующе-дегидрирующую функции. Гомолитические реакции гидрирования и дегидрирования протекают на металлических центрах платины или платины, промотированной добавками рения, иридия, олова, галлия, германия и др., тонко диспергированных на носителе.
Кислотную функцию в промышленных катализаторах риформинга выполняет носитель, в качестве которого используют оксид алюминия. Для усиления и регулирования кислотной функции носителя в состав катализатора вводят галоген; фтор или хлор. В настоящее время применяют только хлорсодержащие катализаторы. Содержание хлора составляет от 0,4 0,5 до 2,0 % масс.
Бифункциональный механизм доказан на примере использования катализаторов, содержащих только кислотные центры или только металлические центры, которые оказались исключительно малоактивными, в то время как даже механическая их смесь была достаточно активна. Благодаря бифункциональному катализу удается коренным образом преобразовать углеводородный состав исходного бензина и повысить его октановую характеристику на 40 - 50 пунктов.

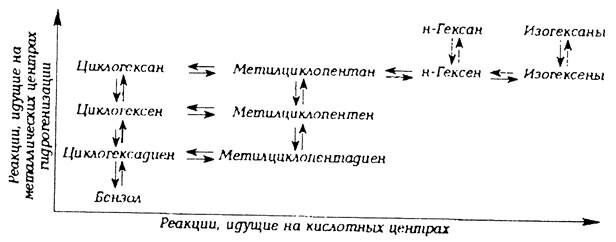

На рис. 43 на примере н-гексана схематически представлены реакции, которые протекают на бифункциональном катализаторе риформинга.
Реакции (изомеризации, циклизации) представленные параллельно оси абсцисс, протекают на кислотных центрах, а изображенные параллельно оси ординат - на металлических центрах гидрирования-дегидрирования. Согласно этой схеме н-гексан сначала дегидрируется на металлических центрах с образованием н-гексена, который мигрирует к соседнему кислотному центру, где образуется вторичный карбениевый ион, затем изомеризуется в изогексен или циклизуется в метилциклопентан с последующей изомеризацией в циклогексан (возможна циклизация изогексена сразу в циклогексан). Последний на металлических центрах дегидрируется с образованием конечного продукта - бензола. Возможны и другие маршруты образования ароматических углеводородов.
Рис. 43. Реакции, протекающие при каталитическом риформинге.
Схему реакций дегидроциклизации н-гептана можно представить и в следующем виде:
1) через образование алкена
2)через образование диалкена
3) или через образование триена
Платина на катализаторе риформинга не только ускоряет реакции гидрирования-дегидрирования, но и замедляет образование кокса на его поверхности. Обусловливается это тем, что адсорбированный на платине водород сначала диссоциируется, затем активный (атомарный) водород диффундирует на поверхности катализатора к кислотным центрам, ответственным за образование коксовых отложений. Коксогены гидрируются и десорбируются с поверхности. В этой связи скорость образования кокса при прочих равных условиях симбатно зависит от давления водорода. Поэтому минимальная концентрация платины в катализаторах риформинга определяется необходимостью, прежде всего, поддерживать их поверхность в «чистом» виде, а не только с целью образования достаточного числа активных металлических центров на поверхности носителя.
В монометаллических алюмоплатиновых катализаторах риформинга содержание платины составляет 0,3 - 0,8 % масс. Очень важно, чтобы платина была достаточно хорошо диспергирована на поверхности носителя. С увеличением дисперсности платины повышается активность катализатора.
Прогресс каталитического риформинга в последние годы был связан с разработкой и применением сначала биметаллических и затем полиметаллических катализаторов, обладающих повышенной активностью, селективностью и стабильностью.
Используемые для промотирования металлы можно разделить, на две группы. К первой из них принадлежат металлы VIII ряда: рений и иридий, известные как катализаторы гидро-дегидрогенизации и гидрогенолиза. К другой группе модификаторов относятся металлы, практически неактивные в реакциях риформинга, такие, как германий, олово и свинец (IV группа), галлий, индий и редкоземельные элементы (III группа) и кадмий (из II группы). К биметаллическим катализаторам относятся платино-рениевые и платино-иридиевые, содержащие 0,3 - 0,4 % масс, платины и примерно столько же Re и Ir. Рений или иридий образуют с платиной биметаллический сплав, точнее кластер, типа Pt-Re-Re-Pt-, который препятствует рекристаллизации - укрупнению кристаллов платины при длительной эксплуатации процесса. Биметаллические кластерные катализаторы (получаемые обычно нанесением металлов, обладающих каталитической активностью, особенно благородных, на носитель с высокоразвитой поверхностью) характеризуются, кроме высокой термостойкости, еще одним важным достоинством повышенной активностью по отношению к диссоциации молекулярного водорода и миграции атомарного водорода (спилловеру). В результате отложение кокса происходит на более удаленных от биметаллических центров катализатора, что способствует сохранению активности при большом (до 20 % масс.) содержании кокса на катализаторе. Из биметаллических катализаторов платино-иридиевый превосходит по стабильности и активности в реакциях дегидроциклизации парафинов не только монометаллический, но и платино-рениевый катализатор. Применение биметаллических катализаторов позволило снизить давление риформинга (от 3,5 до 2 1,5 МПа) и увеличить выход бензина с октановым числом по исследовательскому методу до 95 пунктов примерно на 6 %.
Полиметаллические кластерные катализаторы обладают стабильностью биметаллических, но характеризуются повышенной активностью, лучшей селективностью и обеспечивают более высокий выход риформата. Срок их службы составляет 6 - 7 лет. Эти достоинства их обусловливаются, по-видимому, тем, что модификаторы образуют с платиной (и промоторами) поверхностные тонкодиспергированные кластеры с кристаллическими структурами, геометрически более соответствующими и энергетически более выгодными для протекания реакции ароматнзацин через мультиплетную хемосорбцию. Среди других преимуществ полиметаллических катализаторов следует отметить возможность работы при пониженном содержании платины и хорошую регенерируемость.
Успешная эксплуатация полиметаллических катализаторов осуществляется при выполнении следующих условий:
- содержание серы в сырье не должно превышать 1*10-4 % масс.;
Качество как экономическая категория - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
- содержание влаги в циркулирующем газе не должно превышать 2*10-3 – 3*10-3 % мольных;
- пуск установки на свежем и регенерированном катализаторе требует использования в качестве инертного газа чистого азота;
- для восстановления катализатора предпочтительно использование электролитического водорода.
В последние годы стремятся снизить давление водорода в процессе риформинга: создать безводородный процесс.
Целевым назначением процессов каталитической изомеризации является получение высокооктановых изокомпонентов автобензинов или сырья нефтехимии, прежде всего изопентана для синтеза изопренового каучука.
Процесс изомеризации по технологической схеме близок к процессу каталитического рифйорминга на стационарном слое катализатора и протекает по карбений-ионному механизму.
