Введение и объекты исследования сопротивления материалов

Введение

Сопротивление материалов - наука, изучающая  инженерные методы расчета на прочность жесткость и устойчивость.

При эксплуатации конструкции подвергаются действию различных нагрузок. Для нормального функционирования они должны соответствовать необходимым критериям прочности, жесткости и устойчивости.

Прочность – свойство конструкции или ее элементов противостоять внешней нагрузке, не разрушаясь.

Жесткость – свойство конструкции при нагружении противостоять внешним деформациям.

Деформации конструкции при ее нагружении не должны превышать некоторых предварительно заданных весьма малых величин, которые определены из условий нормальной работы конструкции.

Устойчивость – свойство конструкции сохранять первоначальную форму, равновесие при нагружении внешними силами. Расчету на устойчивость подвергаются сжатые стержни.

Сопротивление материалов – экспериментально-теоретическая наука, теоретическая часть которой основывается на теоретической механике и математике, а экспериментальная - на физике и материаловедении.

ОБЪЕКТЫ ИССЛЕДОВАНИЯ СОПРОТИВЛЕНИЯ МАТЕРИАЛОВ.

Рекомендуемые материалы

Стержень – это тело, у которого размеры поперечного сечения b или n значительно меньше его длины l (рис. В1).

Рис. В1 Стержень

Оболочка – тело, у которого толщина значительно меньше других размеров (рис. В2).

Серединная поверхность – это геометрическое место точек, равноудаленных от внешней и внутренней поверхностей оболочки.

Рис. В2 Оболочка

Пластина – оболочка, у которой серединная поверхность – плоскость (рис. В3).

Рис. В3 Пластина

Массивное тело – это тело, у которого все три размера сопоставимы (рис. В4).

Рис. В4 Массивное тело

Расчетная схема – схематичное (условное) изображение реального объекта, освобожденного от несущественных с точки зрения данного расчета особенностей.

Стержень на расчетной схеме изображается своей осью (рис. В5):

Рис. В5 Расчетная схема двутавровой балки

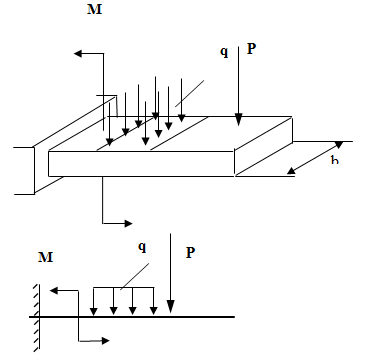

Внешние нагрузки приводятся к оси стержня (см. рис. В6):

Рис. В6 Приведение внешних нагрузок

Лекция "Материальная часть 30мм АГС - 17 Пламя" также может быть Вам полезна.

Ось стержня – это геометрическое место центров тяжести поперечных сечений стержня.

Силы разделяют на внешние и внутренние. Внешние силы приложены к конструкции, а внутренние возникают в элементах конструкции.

Внешние силы подразделяются на поверхностные, приложенные к участкам поверхности, и объемные, распределенные по всему объему конструкции (например, сила тяжести, магнитного притяжения, силы инерции при ускоренном движении конструкции – это объемные внешние силы). Поверхностные силы могут быть сосредоточенными, если они приложены к малым участкам поверхности, или распределенными, если они приложены к конечным участкам.

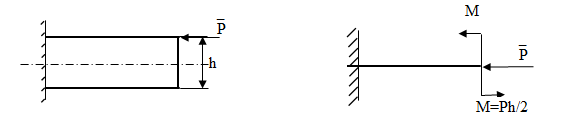

На расчетной схеме внешние силы приводятся к центру тяжести поперечного сечения стержня (см. рис. В7).

Рис. В7 Приведение внешних нагрузок
