3.3 Диаграмма низколегированной стали

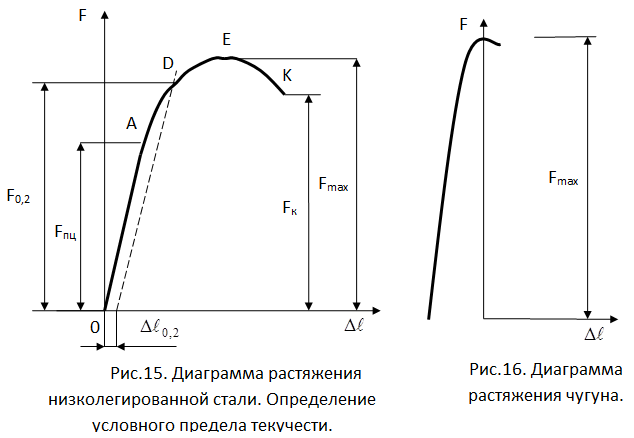

Диаграмма растяжения низколегированной стали изображена на рисунке. Аналогичную диаграмму имеют и другие пластичные материалы, например красная медь, сплавы алюминия.
В начале диаграммы между нагрузкой и деформацией тоже соблюдается прямо пропорциональная зависимость (закон Гука). Точка, где эта зависимость нарушается, соответствует пределу пропорциональности. После точки А прямолинейный участок диаграммы плавно переходит в криволинейный - зону пластических деформаций.
На диаграмме растяжения нет площадки текучести. Поэтому вместо физического предела текучести определяют условный предел текучести (точка D на рис. 3.3) - напряжение, при котором остаточное удлинение достигает 0,2% от рабочей длины образца:
. (3.7)
Для определения нагрузки F0,2 вычисляется значение заданного остаточного удлинения 0,2% исходя из рабочей длины образца. Отрезок, соответствующий остаточной деформации АД, откладываем вправо от точки О (на рис. — отрезок ON). Из точки Nпроводится прямая, параллельная прямой О А, до пересечения с диаграммой растяжения. Ордината точки пересечения D равна нагрузке F0,2.
