Рациональные формы сечений балок

Рациональные формы сечений балок

     Рациональным можно считать сечение балки, которое при равной с другими сечениями площади имеет наименьшие напряжения.

Максимальные напряжения, возникающие в балке при действии заданной нагрузки, тем меньше чем больше осевой момент сопротивления сечения изгибу.    Поэтому, сечения с большим W_x ,будут более рациональными. Так например, прямоугольное сечение, показанное на рис.6.7а предпочтительнее использовать при изгибе под действием вертикальной нагрузки так как осевой момент сопротивления сечения изгибу для него будет больше чем для этого же сечения, но повернутого на 90^о (рис.6.7б).

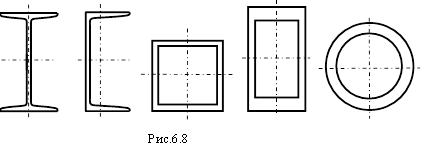

Анализируя эпюры напряжений, можно отметить, что на продольной линии нормальные напряжения равны нулю, касательные напряжения достигают максимума, в крайних волокнах, наиболее удаленных от продольной линии, наоборот нормальные напряжения достигают наибольших по модулю значений, а касательные напряжения равны нулю. Расчетная практика показала, что нормальные напряжения, как правило, в несколько раз больше касательных. Поэтому имеет смысл проектировать сечения так, что в зоне действия больших напряжений находилось бы большая часть материала. Этому требованию отвечают сечения в виде двутавровых и швеллеровых прокатных профилей, а также различные коробчатые и кольцевые сечения.
