6.4. Задачи расчета магнитных цепей.

Существует два типа задач, а именно:

1. прямая задача – по заданному значению потока Ф определяют МДС w×I обмотки;

2. обратная задача - задается значение МДС w×I и требуется определить поток Ф.

В обоих случаях должны быть известны геометрические размеры магнитопровода (длины l и площади поперечных сечений S всех участков магнитопровода), материалы участков и кривые намагничивания.

 Для упрощения расчета пренебрегают магнитными потоками рассеяния Ф_р (рис. 1.8) и не учитывают выпучивание магнитного поля в воздушных зазорах, считая площадь сечения воздушного зазора S₀ (рис. 1.8) равной площади поперечного сечения ферромагнитного магнитопровода.

1.Решение прямой задачи.

1.1Неразветвленная магнитная цепь.

Пример подобной цепи представлен на рис. 1.8.

Рекомендуемые материалы

Эту цепь можно разбить на четыре участка,  три из которых выполнены из ферромагнитного материала ( например: электротехническая сталь Э2 ),  кривая  намагничивания  которого  известна рис 1.9. Четвёртый участок – воздушный зазор.

Характерный признак неразветвлённой магнитной цепи – магнитный поток Ф на всех участках один и тот же (рис. 1.8). Его значение задано в условии задачи. Магнитный поток Ф называется основным. Этот поток замыкается по магнитопроводу в отличие от потока рассеяния Ф_р, силовые линии которого замыкаются вокруг витков катушки по воздуху. Обычно Ф значительно больше Ф_р.

Магнитная проницаемость воздуха m₀=4p×10^-7 Гн/м ничтожно мала по сравнению с проницаемостью ферромагнитного магнитопровода и магнитное сопротивление потоку Ф_р несравненно выше, чем для потока Ф (Ф_р<<Ф).

Чтобы использовать при расчете закон полного тока, выберем контур интегрирования, проходящий внутри катушки с числом витков w и совпадающий со средней линией магнитной индукции. Разобьем магнитную цепь на отдельные участки: участок da – длина средней линии магнитной индукции l₁, площадь поперечного сечения S₁, на участке ab длина l₂, площадь поперечного сечения S₂ , на участке cd длина l₃ , площадь поперечного сечения S₃ , на участке воздушного зазора длина l₀ , площадь S₀=S₂.

Пусть S₁> S₀=S₂> S₃ , тогда магнитная индукция по участкам:

,   ,    ,  .

 Учитывая соотношения между площадями сечений, получим B₁<B₂=B₀<B₃. Далее по кривой намагничивания рис. 1.9, определим напряжённость магнитного поля на ферромагнитных участках Н₁ ,H₂, Н3.

Напряженность поля в зазоре рассчитывается по формуле:  , где m₀=4p×10^-7 Гн/м – магнитная постоянная.

Так как напряженность поля на каждом из четырех участков постоянна, интегральная формула закона полного тока принимает следующий вид:

                              1.8

Из этого уравнения определяется МДС w×I. Отметим, что в уравнении 1.8 слева – сумма падений магнитных напряжений на участках магнитной цепи. Уравнение 1.8 можно представить иначе, если заменить магнитные напряжения в левой части уравнения произведениями потока Ф на магнитные сопротивления участков магнитной цепи (формула 1.6) и общий для всех участков поток Ф вынести за скобки, тогда , откуда

                                       1.9

где ,     ,   ,      .

Абсолютная магнитная проницаемость m₁ , m₂ и m₃ определяются с помощью кривой намагничивания рис. 1.9

,     ,     .

Выражение 1.9 как и формулу 1.6 называют законом Ома для магнитной цепи.

1.2.Прямая задача при расчете разветвленных цепей

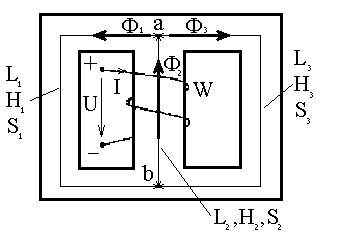

1.2.1.Симметричная магнитная цепь (рис. 1.10)

В этой цепи l₁=l₃ и S₁=S₃. Трехстержневой магнитопровод изготовлен из однородного ферромагнитного материала (кривая намагничивания известна). Магнитные сопротивления стержней 1 и 3 одинаковы. Поток Ф₂, возникающий в среднем стержне, разделяется в т. а на две равные части Ф₁=Ф₃=Ф₂ /2.

Пусть задано значение магнитного потока Ф₃, требуется определить МДС w×I намагничивающей обмотки.

Структуру решения можно представить так: ,      и Н₂ определяют по кривой намагничивания. МДС можно определить из уравнения:  wI = H₃l₃ + H₂l_2.

1.2.2.Несимметричная магнитная цепь (рис. 1.11).

Здесь S₁=S₃ и l₃=2l₁. Задан поток Ф₃, определить МДС w×I.

Схема решения:

 по кривой намагничивания, тогда магнитное напряжение  – по кривой намагничивания, затем Ф₁=B₁S₁ ®  Ф₂=Ф₁+Ф₃  ®  ®  H₂ – по кривой намагничивания. МДС w×I определим из уравнения w×I = H₃l₃ + H₂l₂=Н₁l₁ + H₂l₂ .

1.2.3.Несимметричная магнитная цепь с двумя намагничивающими обмотками (рис. 1.12).

Расчет подобных магнитных цепей производят, используя законы Кирхгофа для магнитных цепей. Перед записью уравнений произвольно намечают направления потоков в стержнях (Ф₁ , Ф₂ и Ф₃)  и выбирают направления обхода контуров. На рис. 1.12 направления потоков Ф₁ и Ф₂ приняты совпадающими с МДС  w₁I₁ и w₂I₂.

Условимся со знаком «+» записывать потоки, направленные к узлу а, иначе – со знаком «-».

Со знаком «+» записывать магнитные напряжения, если направление потока на участке цепи совпадет с направлением обхода контура, иначе – со знаком «-».

Со знаком «+» записывать МДС, положительное направление которых совпадает с направлением обхода, иначе – со знаком «-».

Для цепи (рис.1.12) можно записать следующие уравнения по законам Кирхгофа:



примечание: вместо одного из двух последних уравнений можно записать уравнение для левого контура:

Пусть требуется определить МДС w₂I₂, чтобы магнитная индукция в воздушном зазоре третьего стержня имела заданное значение В₀.

Решение:

1. S0=S3, имеем В3=В0, тогда поток Ф3=В3S3=В0 S0

2. По кривой намагничивания определим напряженность Н3

3. В4=Ф3 / S4 и по кривой намагничивания определим Н4

4. Напряженность поля в зазоре Н0=В0/m0

5. Из уравнения 1.12 определим напряженность Н2 и по кривой намагничивания находим В₂ и поток Ф₂=В₂S₂

6. Из уравнения 1.10 определяется поток Ф₁=Ф₃ – Ф₂

7. Находим индукцию В₁=Ф₁/ S₁ и далее Н₁ – по кривой намагничивания

8. Искомое значение w₁I₁ получаем из уравнения 1.11: .

2.Решение обратной задачи.

2.1 Неразветвленная магнитная цепь (рис. 1.8)

Задано значение МДС w×I, требуется определить магнитный поток Ф. Если известно, что магнитная цепь устройства в рабочих режимах не насыщена и можно считать магнитную проницаемость ферромагнитных участков , то, подсчитав магнитные сопротивления участков цепи можно определить поток Ф из закона Ома для магнитной цепи: . В общем же случае принимается следующий порядок решения:

2.1.1. Задаются рядом значений потока Ф (Ф’, Ф’’ и т.д.), по которым каждый раз определяется МДС wI (wI’, wI’’ и т.д. ), т.е. несколько раз решается прямая задача.

2.1.2. Строится вспомогательная магнитная характеристика Ф(wI)  рис. 1.13.

2.1.3. Используя построенную характеристику, по заданному значению МДС wI_задан. определяем искомое значение потока Ф_иск.

 Примечание: учитывая, что для расчета нужна только часть характеристики в окрестности Ф_иск, рекомендуется вначале найти приближенное значение Ф_иск с помощью уравнения  (т. к. Н₀ >> H₁ , Н₂ и Н₃),

из которого определяется напряженность поля в зазоре Н₀ и далее  –   В₀ = m₀S₀ и приближенное значение потока Ф_иск=В₀S₀ , и далее выполняются 2.1.1 – 2.1.3  пункты расчета.

2.2. Разветвленная несимметричная магнитная цепь (рис. 1.14).

По заданному значению МДС w×I определить магнитные потоки Ф₁ , Ф₃ , Ф₂ .

Магнитные сопротивления отдельных участков магнитопровода в общем случае нелинейные из–за нелинейной зависимости между магнитными потоками и током намагничивающей обмотки Ф(I).

При решении задачи удобнее использовать схему замещения (рис. 1.15) магнитной цепи (рис. 1.14), подобную схеме нелинейной электрической цепи постоянного тока с той разницей, что ЭДС заменена на МДС w×I, токи в ветвях электрической цепи – потоками Ф₁, Ф₂ , Ф₃ в ветвях магнитной цепи, нелинейные сопротивления R(I) – магнитными сопротивлениями  R_M(Ф).

Выделим ветвь с МДС w×I в активный двухполюсник. Второй двухполюсник, в составе которого две параллельные ветви с нелинейными магнитными сопротивлениями R_M1 и R_M3 – пассивный (рис 1.16).

Задача решается графоаналитическим методом.

Вебер-амперная характеристика активного двухполюсника  строится в соответствии с уравнением второго закона Кирхгофа для магнитной цепи:

           1.13

Ещё посмотрите лекцию "11 Профессиональная гигиена полости рта" по этой теме.

Для ее построения задаемся рядом значений  потока Ф₂ , определяем ряд значений индукции , и по кривой намагничивания каждый раз находим напряженность магнитного поля Н_2; далее по уравнению 1.13 подсчитываем соответствующие значения магнитных напряжений U_abM  и строим вебер-амперную характеристику активного двухполюсника Ф₂(U_abM)  рис. 1.17.

Чтобы получить вебер-амперную характеристику пассивного двухполюсника, нужно сначала построить характеристики Ф₁(U_abM) и  Ф₃(U_abM) по описанной выше методике с использованием зависимостей:



Так как ветви с потоками Ф₁ , Ф₃ соединены между собой параллельно и , то для построения характеристики пассивного двухполюсника Ф₁(U_abM)+ Ф₃(U_abM) складываем ординаты характеристик ветвей при одних и тех же значениях U_abM.

Поскольку двухполюсники соединены последовательно (рис. 1.16), то точка пересечения их вебер – амперных характеристик определит общий для обоих магнитный поток Ф₂ и магнитное напряжение U_abM.

Располагая значением U_abM   и  вебер – амперными характеристиками Ф₁(U_abM) и Ф₃(U_abM) определяем по рис. 1.17 значения потоков Ф₁ и Ф₃.
