Соединение звездой

3.5. Соединение звездой.

При соединении фаз потребителя звездой, один из проводов каждой фазы подключается к точкам А, В, С соответственно, а остальные три провода объединяются и присоединяются к точке N. Схема соединения приведена на рис.3.5.1а. При таком соединении к каждой из фаз потребителя приложено фазное напряжение сети.

Соотношения для расчёта токов соединения звездой:

, ,       (3.5.1)

где для каждой из фаз:

,

Ток в нейтральном проводе определяется по первому закону Кирхгофа в векторной форме, рис.3.5.1б:

Рекомендуемые материалы

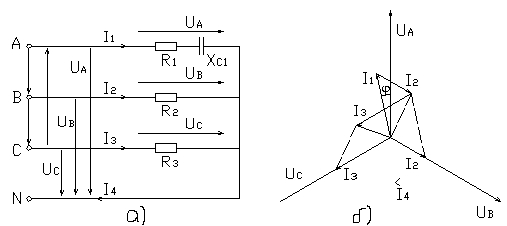

Рис № 3.5. 1

Вам также может быть полезна лекция "23 Искусство США XIX-XX вв".

                                                       (3.5.2)

Расчет привёден в примере 3.5.1.

При симметрической нагрузке Z и φ каждой из фаз потребителя одинаковы. В этом случае фазные токи равны и имеют взаимный фазовый угол 120º. Их векторная сумма определяет нулевое значение тока в нейтральном проводе. Поэтому трёхфазные потребители при соединении фаз звездой к нейтральной точке не подключаются. Равенство фазных напряжений потребителя и их взаимные фазовые углы 120º обеспечиваются симметричностью нагрузки.

Более сложные варианты подключения несимметричных потребителей к трёхфазной сети сводятся к схемам соединения треугольником или звездой. Они могут быть и с неполным количеством фаз.

Расчёты токов и напряжений на основе графических построений векторов в векторных диаграммах возможен. Общим же случаем расчета является применение символического метода.

Расчет приведён в примере 3.5.2.
